Instrukcja obsługi subwoofera FBT VHA 118SND

Najważniejsze informacje

Niniejsza instrukcja dotyczy serii subwooferów FBT HORIZON, w tym modeli VHA 118SND, 118SN, 118.2SA oraz 118S. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji DSP, połączeń sieciowych oraz obsługi oprogramowania INFINITO System Management Suite. Użytkownik powinien zapoznać się z ostrzeżeniami dotyczącymi zasilania i wentylacji przed uruchomieniem urządzenia.

Opis urządzenia

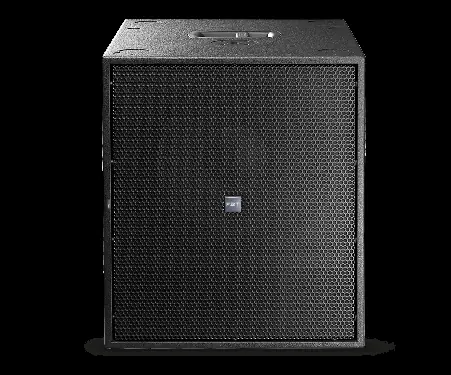

VHA 118SND to aktywny subwoofer typu bass-reflex wyposażony w 18-calowy woofer o wysokim skoku. Moduł wzmacniacza klasy D o mocy 2500W zapewnia wysoką wydajność. Urządzenie posiada interfejs sieciowy TCP/IP (kompatybilny z AES70 i Dante w modelu SND), wyświetlacz OLED z enkoderem do sterowania parametrami oraz solidną obudowę z brzozowej sklejki.

Podłączenia i zasilanie

Subwoofer wyposażony jest w złącza Neutrik PowerCON (wejście i wyjście link) dla zasilania oraz złącza XLR dla sygnału audio. Modele z obsługą sieci posiadają porty EtherCon RJ45 do sterowania zdalnego i przesyłu audio Dante. Należy upewnić się, że przekrój kabli głośnikowych (dla modeli pasywnych/link) jest odpowiedni do długości połączenia (2.5mm² do 20m, 4mm² powyżej 20m).

Obsługa i DSP

Sterowanie odbywa się za pomocą enkodera i wyświetlacza OLED. Dostępne funkcje obejmują:

• Preset: Wybór konfiguracji (Original, Deep, Punch, Infra, Cardioid).
• Delay: Regulacja opóźnienia sygnału (0-3.5m).
• In Routing: Wybór źródła sygnału (Analog/Dante).
• Memory: Zapisywanie i przywoływanie ustawień (Snapshots).
• Lock Screen: Zabezpieczenie menu przed nieautoryzowanym dostępem.

Instalacja i konfiguracja

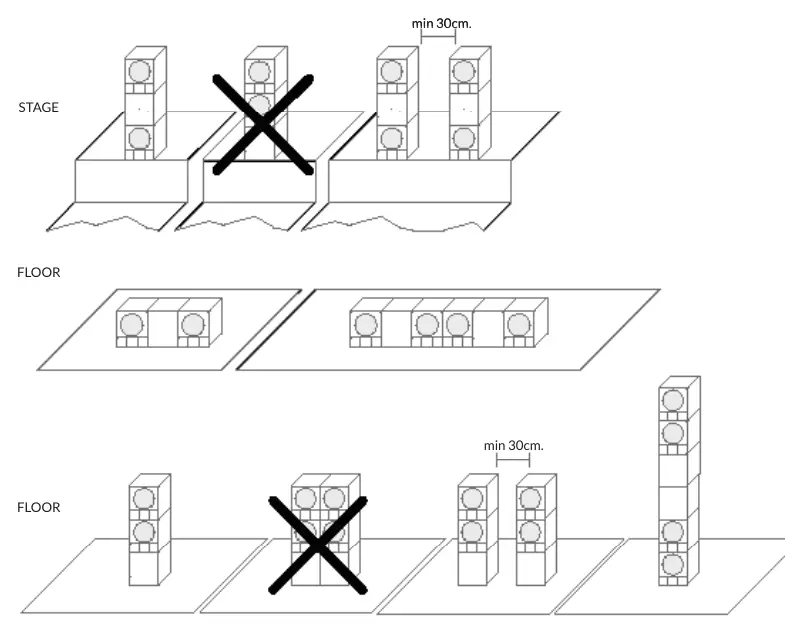

Urządzenie wspiera konfiguracje typu ground stack (maksymalnie 3 moduły na subwooferze) przy użyciu dedykowanych akcesoriów (np. VHA-B 406). Konfiguracje kardioidalne wymagają odpowiedniego ustawienia subwooferów (jeden skierowany do tyłu na każde dwa skierowane do przodu) w celu redukcji niskich częstotliwości na scenie.

Rozwiązywanie problemów

Wyświetlacz informuje o statusie systemu. W przypadku błędów:

• FAN ERROR: Sprawdź, czy wentylator nie jest zablokowany; może wymagać wymiany.
• TEMP PROTECTION: System przegrzany, wzmacniacz ogranicza moc.
• PROTECTION: Ogólna awaria wzmacniacza, skontaktuj się z serwisem.
