Instrukcja obsługi wzmacniacza Biamp Voltera D 1200.2M

Szybki przewodnik po wzmacniaczu Biamp Voltera D 1200.2M. Poznaj specyfikację techniczną, funkcje DSP, opcje sieciowe Dante/AVB oraz wymiary montażowe urządzenia.

Spis treści

Najważniejsze informacje

Voltera D 1200.2M to 4-kanałowy wzmacniacz mocy wyposażony w zaawansowany procesor DSP. Urządzenie zostało zaprojektowane do obsługi złożonych systemów audio, oferując wysoką elastyczność, niezawodność oraz doskonałą jakość dźwięku. Wzmacniacz wspiera nowoczesne standardy sieciowe i jest przystosowany do montażu w szafach rack.

Specyfikacja techniczna

Liczba kanałów: 4
Łączna moc wyjściowa: 1200 W
Obsługa sieci: 2 x LAN 1000 Base-T (Dante / AES67 / AVB)
Częstotliwość próbkowania: 96 kHz / 48 kHz
Zasilanie: 100 - 240 VAC, 50/60 Hz
Chłodzenie: Wentylator o zmiennej prędkości (przepływ powietrza od przodu do tyłu)

Funkcje audio i DSP

Wzmacniacz oferuje rozbudowane możliwości przetwarzania sygnału:

Filtry: 2048-tap FIR oraz 24-pasmowy IIR.
Korekcja: Dynamiczny EQ.
Ochrona: Limiter temperatury i szczytowy z side-chainem.
Redundancja: Funkcja analogowego redundantu w przypadku utraty sygnału cyfrowego.

Interfejsy i łączność

Wejścia analogowe: 3-pinowe terminale blokowe (skok 3.81 mm).
Wyjścia: 2-pinowe terminale blokowe obsługujące kable do 8 mm² (8.2 AWG).
GPIO: 4 programowalne piny logiczne/napięciowe konfigurowane przez oprogramowanie Tesira.
Zdalne sterowanie: Kompatybilność z oprogramowaniem Tesira i VenueTune.

Wymiary i montaż

Urządzenie jest przystosowane do montażu w standardowych szafach rack 19 cali (zajmuje 1 RU).

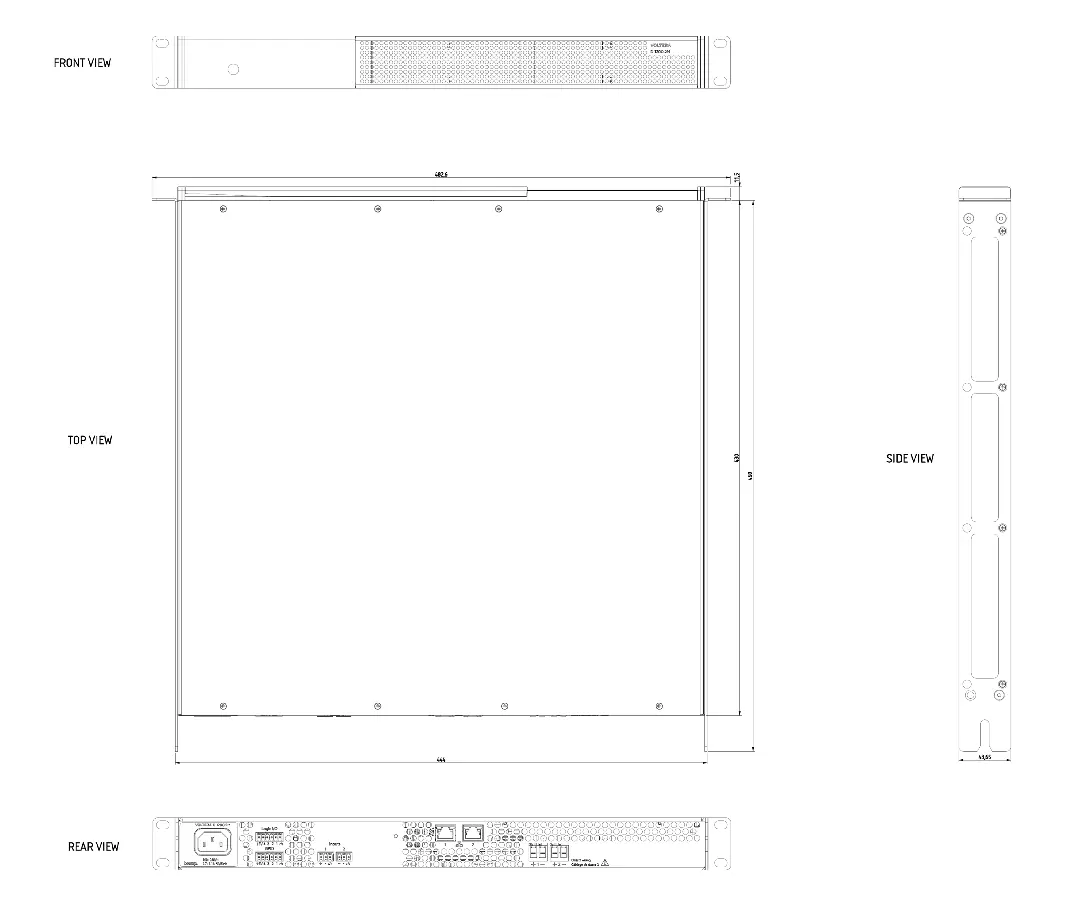

Rysunek techniczny z wymiarami wzmacniacza Biamp Voltera D 1200.2M

Wymiary (Wys. x Szer. x Gł.): 44 x 444 x 430 mm
Waga: 7.6 kg
Akcesoria w zestawie: Zestaw wsporników tylnych do montażu w szafie rack 19 cali.

Praktyczna pomoc

Typowe problemy

Brak dźwięku lub błędy w transmisji sieciowej

Sprawdź wskaźniki na panelu przednim (mute, signal, limit, temp) oraz poprawność konfiguracji sieci Dante/AES67/AVB w oprogramowaniu Tesira.

Urządzenie nie uruchamia się

Upewnij się, że napięcie zasilania mieści się w zakresie 100-240 VAC i kabel zasilający jest poprawnie wpięty do gniazda IEC C14.

Przed użyciem

Sprawdź, czy zasilanie sieciowe jest zgodne z zakresem 100-240 VAC.
Upewnij się, że zapewniono odpowiednią wentylację (przepływ powietrza od przodu do tyłu).
Przygotuj kable sieciowe 1000 Base-T dla połączeń Dante/AES67/AVB.
Sprawdź, czy miejsce montażu spełnia wymogi temperatury (0-40°C).
Upewnij się, że używasz odpowiednich końcówek kablowych dla terminali blokowych.

Parametry w praktyce

Hi-Z (70/100 V): Tryb pracy wzmacniacza dla systemów głośnikowych wysokoomowych.

Ilustracje i schematy

Schemat wymiarów przedstawia widok z przodu, z góry, z boku oraz z tyłu urządzenia, co ułatwia planowanie montażu w szafie rack.

Zgodność modelu

Wspiera sieci Dante, AES67 oraz AVB.
Zdalne sterowanie przez oprogramowanie Tesira i VenueTune.
Obsługuje interfejsy stron trzecich (TTP).
