Instrukcja obsługi wzmacniacza miksującego Audibax Dayton 120T BT
Szybki przewodnik po wzmacniaczu miksującym Audibax Dayton 120T BT. Dowiedz się, jak poprawnie podłączyć głośniki, skonfigurować wejścia mikrofonowe, korzystać z trybów Bluetooth, USB i AUX oraz jak bezpiecznie obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz miksujący Audibax Dayton 120T BT to urządzenie przeznaczone do systemów nagłośnieniowych. Przed przystąpieniem do użytkowania należy zapoznać się z poniższymi zasadami bezpieczeństwa:
- Nie należy otwierać obudowy urządzenia ze względu na ryzyko porażenia prądem.
- Urządzenie wymaga odpowiedniej wentylacji; nie należy blokować otworów wentylacyjnych ani umieszczać urządzenia w miejscach o wysokiej temperaturze.
- Przed podłączeniem głośników lub zmianą konfiguracji wejść należy odłączyć urządzenie od zasilania.
- W przypadku dłuższego nieużywania urządzenia, należy odłączyć je od gniazdka sieciowego.
- Urządzenie nie jest całkowicie odłączone od sieci po przełączeniu w tryb "OFF", dlatego zaleca się wyciągnięcie wtyczki z gniazdka.
Opis panelu przedniego
Panel przedni umożliwia pełną kontrolę nad dźwiękiem i trybami pracy:
- Regulacja głośności: Osobne pokrętła dla MIC1, MIC2/AUX1, AUX2 oraz Master.
- Korekcja dźwięku: Pokrętła BASS i TREBLE do regulacji tonów niskich i wysokich.
- Wskaźniki: Diody SIG (sygnał), CLIP (przesterowanie) oraz PRO (ochrona).
- Sterowanie: Przycisk zmiany trybu (MODE), port USB oraz przyciski sterowania odtwarzaniem (Play/Pause, Previous, Next).
- Włącznik: Przełącznik ON/OFF.
Opis panelu tylnego i podłączenia
Panel tylny służy do podłączenia źródeł dźwięku oraz głośników:
- Wyjście głośnikowe: Złącze dla głośników stałonapięciowych (100V).
- Wejścia liniowe/mikrofonowe: Złącza LINE1/MIC2 oraz AUX2.
- Przełącznik LINE1/PP/MIC2: Pozwala wybrać źródło sygnału. W pozycji PP (Phantom Power) możliwe jest podłączenie mikrofonów pojemnościowych wymagających zasilania.
- Priorytety: Urządzenie posiada wejścia o najwyższym priorytecie, które automatycznie wyciszają inne źródła dźwięku.
Obsługa i tryby pracy
Urządzenie oferuje trzy główne tryby pracy:
- Tryb Bluetooth: Naciśnij przycisk MODE, aż na wyświetlaczu pojawi się "BL.". Wyszukaj urządzenie "Dayton 120T BT" w telefonie i sparuj.
- Tryb USB: Włożenie pamięci USB automatycznie przełącza urządzenie w tryb odtwarzania plików MP3.
- Tryb AUX: Domyślny tryb pracy, gdy nie jest podłączony nośnik USB ani Bluetooth.
Dane techniczne
- Moc wyjściowa: 120W.
- Napięcie wyjściowe: 100V.
- Pasmo przenoszenia: 80Hz-15kHz.
- Zasilanie: AC180-250V/50-60Hz.
- Wymiary: 200x190x44mm.
- Waga netto: 1.5kg.
Informacje o producencie
Audibax
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy urządzenie jest włączone, czy wybrano właściwy tryb (AUX/USB/BT) i czy głośność (Master/Input) nie jest ustawiona na minimum.
Urządzenie się przegrzewa
Upewnij się, że otwory wentylacyjne nie są zablokowane i zapewniona jest odpowiednia cyrkulacja powietrza.
Bluetooth nie łączy
Upewnij się, że urządzenie jest w trybie Bluetooth (wyświetlacz pokazuje BL.) i nie jest sparowane z innym telefonem.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (AC180-250V).
- Upewnij się, że wszystkie połączenia głośnikowe są wykonane przed podłączeniem do zasilania.
- Sprawdź ustawienia przełącznika LINE1/PP/MIC2 na tylnym panelu przed podłączeniem mikrofonu.
- Upewnij się, że głośniki są typu stałonapięciowego (100V).
Parametry w praktyce
- Phantom Power (PP)
- Zasilanie dla mikrofonów pojemnościowych; dostępne na wejściu MIC2.
- Priority Input
- Wejście o najwyższym priorytecie, które automatycznie wycisza inne źródła dźwięku.
Ilustracje i schematy
- Panel przedni: Zawiera pokrętła głośności dla poszczególnych wejść, regulację tonów (Bass/Treble) oraz główny regulator głośności (Master).

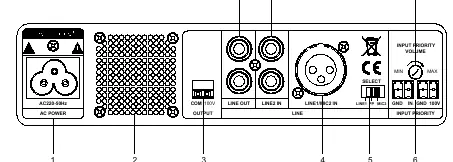

- Panel tylny: Zawiera złącza wyjściowe głośników (100V/COM), wejścia liniowe (RCA/XLR) oraz przełącznik wyboru źródła (LINE1/PP/MIC2).
Zgodność modelu
- Współpracuje z głośnikami stałonapięciowymi (100V).
- Wejście MIC2 obsługuje zasilanie Phantom (PP) dla mikrofonów pojemnościowych.
