Instrukcja obsługi dzwonka bezprzewodowego Solight 1L67

Szybki przewodnik po obsłudze dzwonka bezprzewodowego Solight serii 1L67. Dowiedz się, jak sparować nadajnik z odbiornikiem, wymienić baterię CR2032, zamontować urządzenie oraz rozwiązać problemy z zasięgiem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Dzwonek Solight 1L67 obsługuje parowanie typu 'Learning code'. Aby sparować nowy nadajnik, podłącz odbiornik do prądu, przytrzymaj przycisk melodii przez 3-4 sekundy (dioda zacznie migać), a następnie naciśnij przycisk na nadajniku. str. 1

Najważniejsze czynności

  • Parowanie nadajnika str. 1
  • Resetowanie połączenia str. 1

Pierwsze uruchomienie

  • Włóż baterię CR2032 do nadajnika, podłącz odbiornik do gniazdka i przetestuj zasięg przed montażem. str. 1

Problemy i rozwiązania

Odbiornik nie dzwoni

Sprawdź odległość i źródła zakłóceń (metal, ściany, inne sieci).

str. 2

Konserwacja i reset

  • Resetowanie pamięci połączeń str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Częstotliwość 433-433,92 MHz Częstotliwość pracy dzwonka str. 1
Zasięg 200m Maksymalny zasięg w otwartej przestrzeni str. 1

Gdzie szukać w PDF

  • Instrukcja obsługi (CZ) str. 1
  • Rozwiązywanie problemów i schematy (CZ) str. 2
  • Instrukcja obsługi (SK) str. 3
  • User Manual (EN) str. 4
  • Troubleshooting (EN) str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wymiana baterii w nadajniku Strona 2 Montaż nadajnika Strona 3 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Dodatkowe zdjęcie montażowe ze strony 5 Strona 5

Najważniejsze informacje

Niniejsza instrukcja dotyczy dzwonków bezprzewodowych z serii Solight 1L67. Urządzenie pracuje na częstotliwości 433-433,92 MHz i oferuje zasięg do 200 metrów w otwartej przestrzeni. Dzwonek umożliwia parowanie wielu nadajników z jednym odbiornikiem oraz odwrotnie, wykorzystując funkcję "Learning code".

Opis urządzenia

Zestaw składa się z odbiornika (dzwonka) wpinanego do gniazdka 230V oraz nadajnika (przycisku) zasilanego baterią CR2032. Nadajnik jest wodoodporny i może być montowany na zewnątrz.

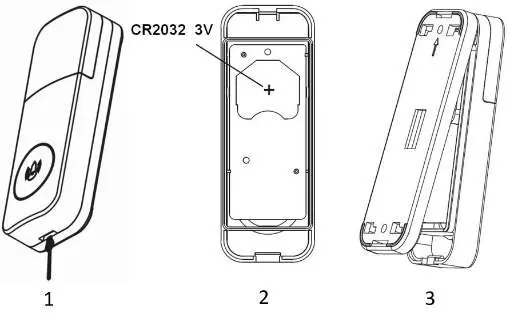

Wymiana baterii

Aby wymienić baterię w nadajniku:

Wymiana baterii w nadajniku
Wymiana baterii w nadajniku
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
  • Użyj płaskiego śrubokręta, aby nacisnąć zatrzask i otworzyć obudowę.
  • Włóż baterię 3V typu CR2032, zwracając uwagę na prawidłową polaryzację (+).
  • Zamknij obudowę.

Montaż

Przed trwałym montażem sprawdź działanie dzwonka w wybranym miejscu:

Montaż nadajnika
Montaż nadajnika
  • Podłącz odbiornik do gniazdka 230V.
  • Naciśnij przycisk na nadajniku w miejscu, gdzie planujesz go zamontować.
  • Nadajnik można przymocować za pomocą dołączonej taśmy dwustronnej lub wkrętów z kołkami rozporowymi.

Obsługa i parowanie

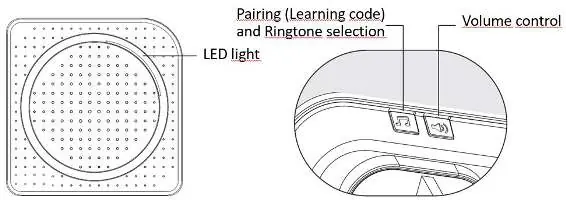

Wybór melodii i głośności: Użyj odpowiednich przycisków na odbiorniku. Wybór melodii jest automatycznie zapisywany.

Parowanie nowego nadajnika:

  1. Podłącz odbiornik do gniazdka.
  2. Naciśnij i przytrzymaj przycisk zmiany melodii przez 3-4 sekundy, aż dioda LED zacznie szybko migać.
  3. Zwolnij przycisk i naciśnij przycisk na nadajniku. Melodia zostanie odtworzona, co potwierdza sparowanie.

Resetowanie połączenia (odparowanie):

  1. Wyjmij odbiornik z gniazdka.
  2. Naciśnij i przytrzymaj przycisk zmiany melodii, jednocześnie wkładając odbiornik do gniazdka.
  3. Trzymaj przycisk, aż dioda LED zacznie szybko migać, a następnie zwolnij go. Pamięć zostanie wyczyszczona.

Rozwiązywanie problemów

Jeśli dzwonek nie dzwoni po naciśnięciu przycisku, sprawdź:

  • Czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża.
  • Czy między urządzeniami nie znajdują się silne źródła zakłóceń (sieci bezprzewodowe, duże metalowe przedmioty, ściany żelbetowe).

Praktyczna pomoc

Typowe problemy

Dzwonek nie dzwoni po naciśnięciu przycisku

Sprawdź odległość między nadajnikiem a odbiornikiem oraz czy nie ma przeszkód (metal, ściany, inne sieci bezprzewodowe). Upewnij się, że bateria w nadajniku jest sprawna.

Konieczność zmiany sparowanych urządzeń

Wykonaj procedurę resetowania (odparowania) poprzez wyjęcie odbiornika z gniazdka, przytrzymanie przycisku melodii i ponowne włożenie do gniazdka, aż dioda zacznie migać.

Przed użyciem

  • Sprawdź, czy odbiornik jest podłączony do gniazdka 230V.
  • Upewnij się, że bateria CR2032 w nadajniku jest włożona zgodnie z polaryzacją.
  • Przetestuj działanie dzwonka przed trwałym montażem.
  • Upewnij się, że miejsce montażu nie jest narażone na nadmierne ciepło.

Parametry w praktyce

Zasilanie nadajnika
Bateria 3V CR2032

Ilustracje i schematy

  • Schemat parowania: 1 odbiornik może być sparowany z maksymalnie 15 nadajnikami.
  • Schemat parowania: 1 nadajnik może być sparowany z maksymalnie 8 odbiornikami.

Zgodność modelu

  • Urządzenie przeznaczone do użytku domowego.
  • Nadajnik jest wodoodporny, ale zaleca się unikanie miejsc narażonych na bezpośrednie działanie wody i wysokich temperatur.
