Instrukcja obsługi dzwonka bezprzewodowego Solight 1L73
Szybki przewodnik po dzwonku bezprzewodowym Solight 1L73. Dowiedz się, jak sparować nadajnik z odbiornikiem, wymienić baterię, zmienić melodię i rozwiązać problemy z zasięgiem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dzwonek Solight 1L73 to bezprzewodowy zestaw zasilany bateryjnie lub przez USB-C. Parowanie odbywa się poprzez przytrzymanie przycisku parowania na odbiorniku przez 5 sekund, a następnie naciśnięcie przycisku na nadajniku. str. 2
Najważniejsze czynności
- Parowanie nadajnika str. 2
- Wymiana baterii w nadajniku str. 2
Pierwsze uruchomienie
- Włóż baterie do odbiornika lub podłącz zasilanie USB, następnie sparuj nadajnik przytrzymując przycisk parowania przez 5 sekund. str. 2
Problemy i rozwiązania
Brak sygnału dzwonka
Sprawdź odległość i przeszkody (metalowe obiekty, ściany zbrojone).
str. 2Konserwacja i reset
- Aby usunąć sparowane nadajniki, przytrzymaj przycisk parowania, wyjmij baterie, odczekaj 10 sekund i włóż je ponownie. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 200m | W otwartej przestrzeni | str. 1 |
| Zasilanie odbiornika | 230V/50Hz lub 3xAAA | Opcje zasilania | str. 1 |
Gdzie szukać w PDF
- Opis i specyfikacja str. 1
- Parowanie i konserwacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dzwonek bezprzewodowy Solight 1L73 składa się z nadajnika (przycisku) oraz odbiornika. Urządzenie pracuje na częstotliwości 433.92 MHz i oferuje zasięg do 200 m w otwartej przestrzeni. Odbiornik może być zasilany sieciowo (230V) lub bateryjnie (3x AAA). Nadajnik jest odporny na warunki atmosferyczne (IP56).
Opis urządzenia
Odbiornik posiada wskaźnik LED, przycisk zmiany głośności/parowania, przycisk zmiany melodii, wejście USB-C oraz głośnik. Nadajnik wyposażony jest w wskaźnik LED, przycisk dzwonka oraz otwory montażowe.
Pierwsze uruchomienie i parowanie
- Włóż baterie do odbiornika lub podłącz go do zasilania USB.
- Przytrzymaj przycisk parowania na odbiorniku przez około 5 sekund, aż zaświeci się wskaźnik.
- W ciągu 25 sekund naciśnij przycisk na nadajniku.
- Gdy usłyszysz melodię, parowanie zostało zakończone.
Można sparować maksymalnie 8 nadajników z jednym odbiornikiem oraz jeden nadajnik z maksymalnie 20 odbiornikami.
Ustawienia dzwonka
Aby zmienić melodię, użyj przycisków wyboru na odbiorniku. Aby zmienić głośność, naciskaj przycisk głośności, aby wybrać jeden z czterech poziomów (25-100 dB) lub tryb cichy (tylko miganie diody).
Montaż nadajnika
Przed montażem sprawdź, czy połączenie bezprzewodowe działa w wybranym miejscu. Unikaj montażu bezpośrednio na metalowych powierzchniach lub materiałach zawierających metal (np. stalowe słupki, metalowe ramy drzwi), ponieważ może to zakłócać działanie. Użyj taśmy dwustronnej lub śrub z kołkami do przymocowania podstawy montażowej.

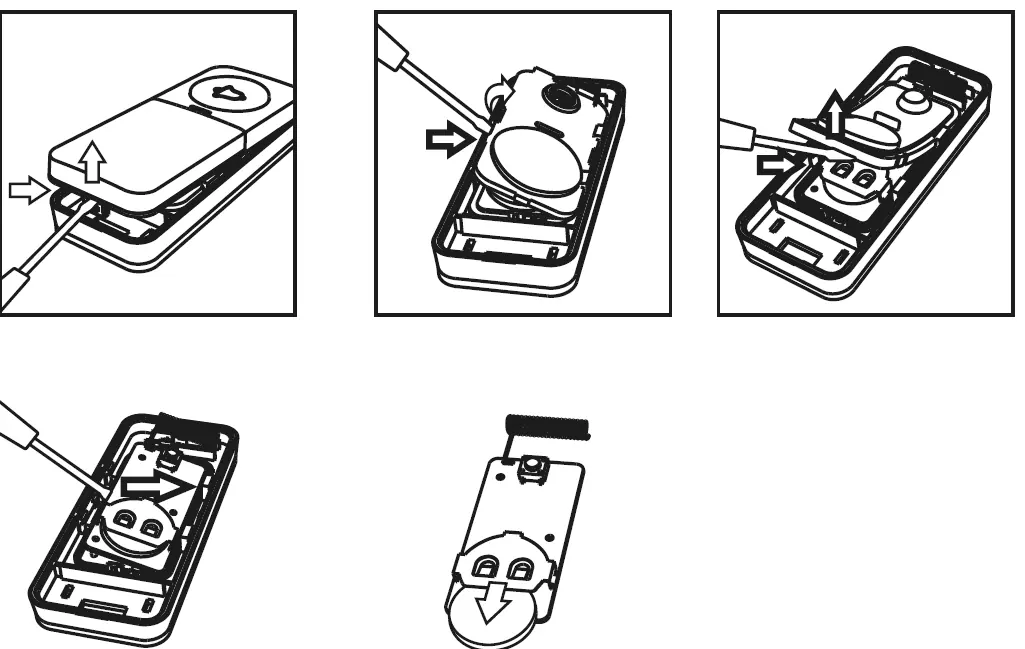

Wymiana baterii w nadajniku
- Otwórz obudowę nadajnika za pomocą płaskiego śrubokręta.
- Delikatnie podważ obudowę, aby ją zdjąć.
- Wyjmij uszczelkę.
- Przechyl płytkę baterii i wysuń ją.
- Włóż nową baterię CR2032, zwracając uwagę na polaryzację.
- Zamknij obudowę w odwrotnej kolejności.
Rozwiązywanie problemów
Jeśli odbiornik nie dzwoni po naciśnięciu przycisku, sprawdź:
- Czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża.
- Czy nie występują silne źródła zakłóceń (sieci bezprzewodowe, duże metalowe obiekty, zbrojone ściany).
Dane techniczne
- Częstotliwość: 433.92 MHz
- Zasięg: do 200 m
- Zasilanie odbiornika: 230V/50Hz lub 3x AAA 1.5V
- Zasilanie nadajnika: 1x 3V (CR2032)
- Klasa ochrony odbiornika: IP56
- Temperatura pracy: Odbiornik -10°C do +40°C, Nadajnik -20°C do +50°C
Praktyczna pomoc
Typowe problemy
Dzwonek nie dzwoni po naciśnięciu przycisku
Sprawdź odległość między nadajnikiem a odbiornikiem oraz czy nie ma przeszkód (metalowe obiekty, ściany zbrojone, zakłócenia radiowe).
Konieczność usunięcia sparowanych nadajników
Przytrzymaj przycisk parowania na odbiorniku, wyjmij baterie, odczekaj 10 sekund i włóż je ponownie.
Przed użyciem
- Sprawdź, czy odbiornik jest zasilany (baterie lub USB).
- Upewnij się, że nadajnik nie jest umieszczony na metalowej powierzchni.
- Przetestuj zasięg przed montażem na stałe.
- W przypadku zasilania USB, wyjmij baterie z odbiornika.
Parametry w praktyce
- Klasa ochrony
- IP56 - nadajnik jest odporny na warunki atmosferyczne.
Ilustracje i schematy
- Schemat pokazuje proces wymiany baterii w nadajniku przy użyciu śrubokręta płaskiego.
- Schemat przedstawia elementy nadajnika: wskaźnik LED, przycisk dzwonka oraz otwory montażowe.
Zgodność modelu
- Maksymalnie 8 nadajników na jeden odbiornik.
- Maksymalnie 20 odbiorników na jeden nadajnik.
