Instrukcja obsługi opryskiwacza plecakowego SOLO 425

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy obsługi opryskiwaczy plecakowych SOLO serii 425, 475, 435, 485, 315-A oraz ich wariantów. Dokument zawiera wytyczne dotyczące bezpieczeństwa, montażu, regulacji ciśnienia, czyszczenia oraz konserwacji. W przypadku brakujących części prosimy o kontakt z działem obsługi klienta pod numerem 1-800-765-6462.

Bezpieczeństwo

• Zawsze używaj odzieży ochronnej: gumowych rękawic, gogli i odpowiedniej odzieży ochronnej.
• Nie używaj cieczy o temperaturze powyżej 43°C (110°F).
• Nie stosuj materiałów łatwopalnych, kwasów ani środków żrących.
• Przed przystąpieniem do napraw lub regulacji zawsze zdejmij ciśnienie z układu, blokując zawór odcinający w pozycji otwartej.
• Pracuj w dobrze wentylowanym pomieszczeniu.

Montaż i przygotowanie do pracy

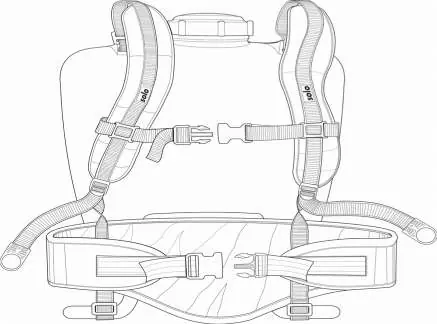

Montaż dyszy: Odkręć nakrętkę zabezpieczającą, włóż dyszę do korpusu i dokręć. Montaż dźwigni pompy: Umieść uchwyt dźwigni na wale pompy, wyrównaj otwory na śruby i dokręć. Szelki: Górne końce szelek są fabrycznie zamocowane; dolne końce należy przymocować do metalowej ramy za pomocą haczyków.

Regulacja ciśnienia

Modele typu Deluxe wyposażone są w regulator ciśnienia. Aby go wyregulować, zdejmij nakrętkę zbiornika i kosz filtra. Wewnątrz zbiornika znajduje się pokrętło z 4 pozycjami:

• Pozycja 1: 15 psi
• Pozycja 2: 30 psi
• Pozycja 3: 45 psi
• Pozycja 4: 60 psi

Aby zmienić ustawienie, dociśnij pokrętło i obróć je, aby wyrównać wybrany numer z kołkiem ustalającym.

Obsługa i napełnianie

Mieszankę należy przygotować w osobnym pojemniku i wlewać do zbiornika przez kosz filtra, aby uniknąć zanieczyszczeń. Po napełnieniu należy pompować uchwytem, aby wytworzyć ciśnienie w komorze. Podczas pracy należy pompować używając końca uchwytu, co jest mniej męczące.

Czyszczenie i konserwacja

Po każdym użyciu należy dokładnie wypłukać zbiornik i układ. W tym celu należy pompować, aż cała ciecz zostanie usunięta, a następnie przepłukać zbiornik czystą wodą z mydłem. W przypadku stosowania proszków zwilżalnych, po użyciu należy wyjąć tłok, wyczyścić go i nasmarować kołnierz Viton® smarem Solo Superior Grease lub wazeliną. Przechowuj urządzenie z dala od bezpośredniego światła słonecznego.

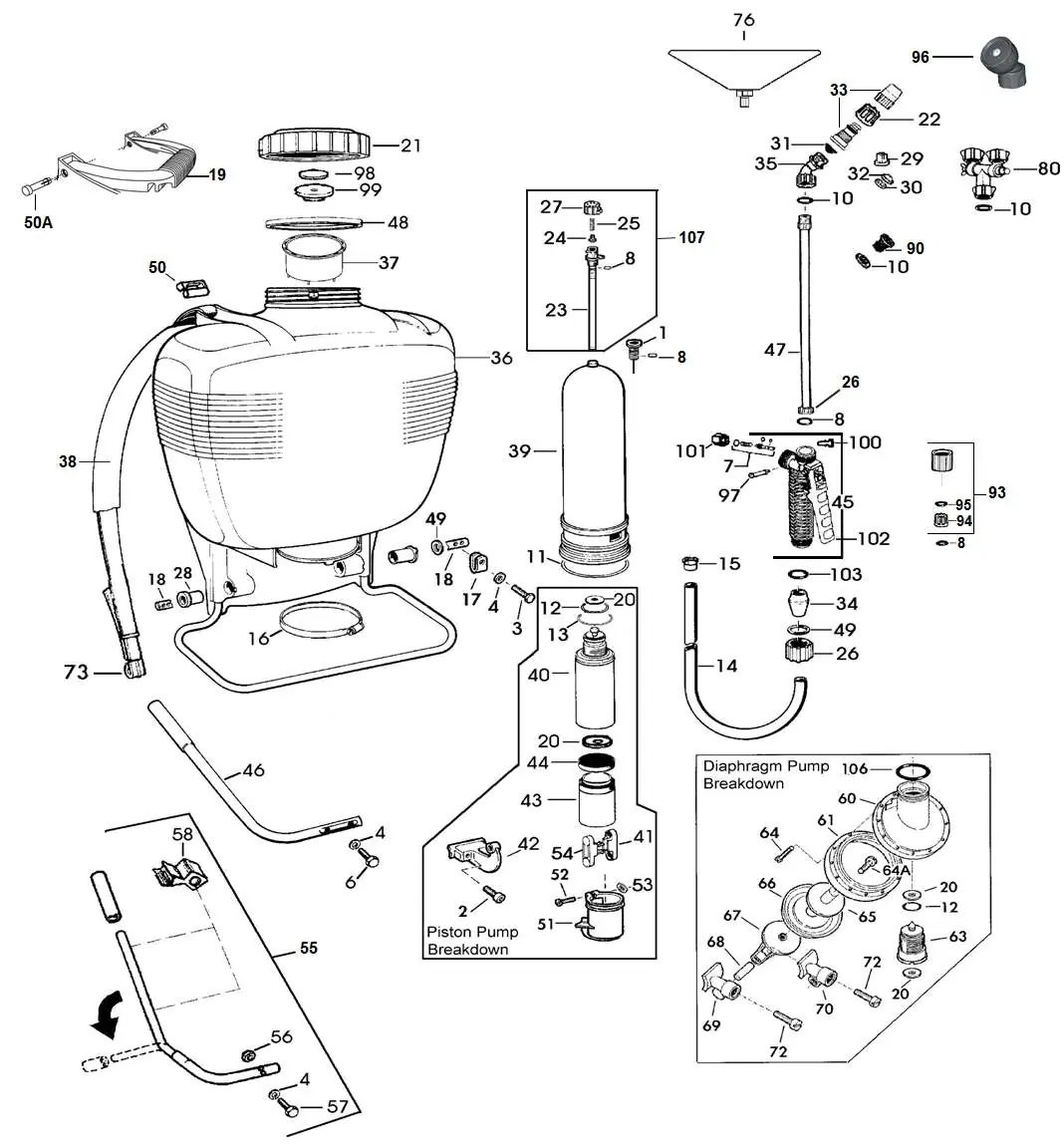

Lista części zamiennych

Instrukcja zawiera szczegółowy schemat budowy opryskiwacza z numeracją części, co ułatwia identyfikację elementów wymagających wymiany, takich jak uszczelki, dysze, węże czy elementy pompy.
