Instrukcja obsługi opryskiwacza plecakowego Chapin 63950 15L
Szybki przewodnik po instrukcji obsługi opryskiwacza plecakowego Chapin 63950 15L. Dowiedz się, jak montować, kalibrować system Mixes on Exit, czyścić urządzenie i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy opryskiwacza plecakowego Chapin 63950 (4G/15L) z systemem Mixes on Exit. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi stosowania chemikaliów. Opryskiwacz nie może być używany z substancjami łatwopalnymi, żrącymi, kwasami ani wybielaczami. Maksymalna temperatura roztworu wynosi 49°C (120°F).
Montaż urządzenia
Uchwyt pompy: Można go zamontować po lewej lub prawej stronie wału pompy. Wyrównaj otwory w uchwycie i wale, przełóż śruby i dokręć nakrętki.
Szelki: Zestaw zawiera szelki, pas piersiowy, pas biodrowy i wsparcie lędźwiowe. Górna część szelek mocowana jest do górnej części zbiornika, a hak wsparcia lędźwiowego do rury podstawy.
Lanca: Upewnij się, że o-ring jest zainstalowany na końcu lancy, włóż lancę do zaworu odcinającego i dokręć nakrętkę zgodnie z ruchem wskazówek zegara.
System Mixes on Exit
System ten pozwala na dozowanie koncentratu bezpośrednio do wody podczas oprysku. Aby skalibrować ustawienia:
- Napełnij zbiornik koncentratu i zbiornik główny wodą.
- Zważ zbiornik koncentratu i zanotuj wagę.
- Ustaw pokrętło na żądaną pozycję.
- Zważ puste wiadro, a następnie rozpyl 1 galon wody, utrzymując stałe tempo pompowania (ok. 60 uderzeń na minutę).
- Zważ ponownie zbiornik koncentratu i oblicz różnicę wagi, aby wyznaczyć stosunek mieszania.
Konserwacja i czyszczenie
Opryskiwacz wyposażony jest w 3-stopniowy system filtracji: kosz wlewu, filtr wewnątrz zbiornika oraz filtr w zaworze odcinającym. Regularne czyszczenie filtrów zapewnia płynny przepływ cieczy. Po każdym użyciu należy opróżnić zbiornik i przepompować czystą wodę przez układ (minimum 30 ruchów pompy).
Rozwiązywanie problemów
W przypadku problemów z ciśnieniem lub działaniem pompy, sprawdź szczelność połączeń, stan o-ringów oraz czystość filtrów. Jeśli dźwignia pompy stawia opór lub wraca samoczynnie, sprawdź płytkę zaworu i drożność przewodów.
Informacje o producencie
Chapin International
Praktyczna pomoc
Typowe problemy
Trudności z obsługą dźwigni pompy lub dźwignia wraca samoczynnie
Wyczyść lub wymień płytkę zaworu, sprawdź czy przewód wylotowy cylindra tłoka nie jest zatkany.
Brak ciśnienia lub brak oporu podczas pompowania

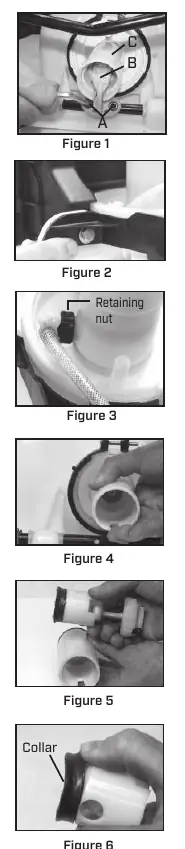

Wyczyść lub wymień płytkę zaworu, wymień uszkodzony o-ring tłoka lub zużyty cylinder tłoka.
Wycieki przy cylindrze tłoka
Wyczyść lub wymień kołnierz tłoka, wymień uszkodzony cylinder lub tłok.

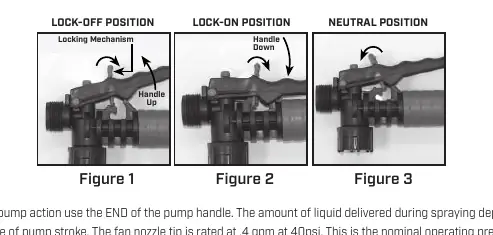

Wycieki przy zaworze odcinającym
Dokręć połączenia lub wymień zużyty zawór odcinający.
Przed użyciem
- Sprawdź dokręcenie nakrętki węża przy zespole odcinającym.
- Upewnij się, że wąż jest dobrze zamocowany do zbiornika (dokręć zacisk węża).
- Sprawdź szczelność wszystkich połączeń dyszy i lancy.
- Upewnij się, że duży zacisk pompy jest dokręcony.
- Sprawdź dokręcenie śrub mocujących dźwignię pompy do wału.
Parametry w praktyce
- Pojemność zbiornika
- 15 litrów (4 galony).
- Maksymalna temperatura cieczy
- 49°C (120°F).
- Wydajność dyszy
- 0.4 galona na minutę (GPM) przy ciśnieniu 40 PSI.
Ilustracje i schematy

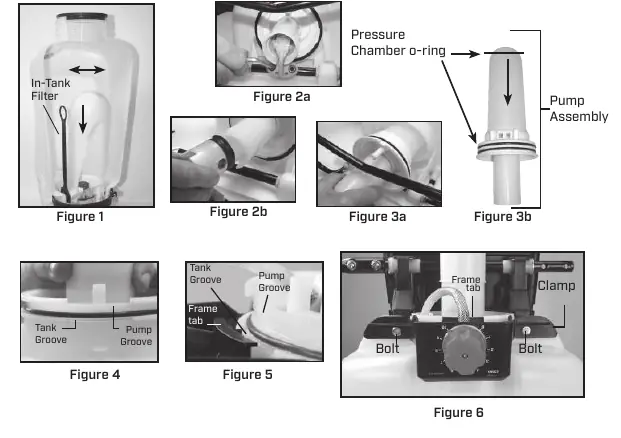

- Montaż uchwytu pompy: Pokazuje sposób montażu dźwigni po lewej lub prawej stronie.
- System filtracji: Ilustruje 3-stopniowy system filtrów (kosz wlewu, filtr wewnątrz zbiornika, filtr w zaworze).
- Kalibracja Mixes on Exit: Przedstawia proces ważenia koncentratu w celu ustalenia proporcji mieszania.
Zgodność modelu
- Nie używać z substancjami łatwopalnymi, żrącymi, kwasami ani wybielaczami.
- Nie używać opryskiwacza do celów domowych, jeśli był wcześniej używany do herbicydów lub pestycydów.
