Instrukcja obsługi pompy membranowej Chapin 6-9216 5.0 GPM 12V

Najważniejsze informacje z instrukcji

Pompa membranowa Chapin 6-9216 jest przeznaczona wyłącznie do pompowania wody. Nie używaj pompy do benzyny, oleju napędowego, produktów ropopochodnych ani innych łatwopalnych cieczy. Urządzenie jest przeznaczone do pracy przerywanej; nie należy uruchamiać go w sposób ciągły bez przerw. Przed przystąpieniem do jakichkolwiek prac przy pompie należy odłączyć zasilanie.

Montaż i instalacja

Wybierz suche miejsce, z dala od źródeł ciepła. Jeśli konieczne jest zamknięcie pompy w obudowie, należy zapewnić odpowiednią wentylację silnika.

• Pozycja montażowa: Pompę można montować poziomo (z portem wylotowym po prawej stronie patrząc od końca pompy) lub pionowo (z pompą powyżej lub poniżej silnika).
• Plumbing (Hydraulika): Użyj węża ssącego o minimalnej średnicy wewnętrznej 3/8 cala. Zawsze instaluj filtr osadowy (50 mesh) na wlocie, aby zapobiec uszkodzeniom przez zanieczyszczenia.
• Zabezpieczenie: Jeśli wymagany jest zawór zwrotny, użyj zaworu o ciśnieniu otwarcia nieprzekraczającym 2 PSI (0,14 bar).
• Węże: Upewnij się, że przewody nie są załamane. W razie potrzeby użyj kolanek 90 stopni.

Podłączenie elektryczne

Pompa jest zaprojektowana do zasilania z akumulatora 12V (np. z traktora ogrodowego, ATV lub UTV). Specyfikacje silnika bazują na akumulatorze ładowanym alternatorem (13,2 VDC). Upewnij się, że używasz odpowiedniego źródła zasilania, ponieważ zbyt niskie napięcie może wpłynąć na wydajność pompy.

Obsługa i użytkowanie

1. Upewnij się, że dopływ wody jest odłączony przed instalacją.
2. Przytnij przewody elastyczne na odpowiednią długość.
3. Włóż przewody do dostarczonych szybkozłączy (proste lub 90 stopni). Użyj kolanka 90 stopni, jeśli przewód się zagina.
4. Zabezpiecz wąż na złączce (opaski zaciskowe nie są dołączone) i wsuń złączkę na wsporniki pompy, blokując ją zatrzaskami.
5. Po uruchomieniu pozwól pompie pracować przez około 15 minut, aby usunąć powietrze z układu i ustabilizować ciśnienie.

Konserwacja i przechowywanie

Przechowywanie zimowe: Aby chronić pompę przed zamarzaniem, napełnij układ płynem niezamarzającym do kamperów (RV antifreeze). Przed ponownym użyciem spuść płyn i przepłucz układ czystą wodą.

Serwis: W przypadku zwrotu pompy do naprawy lub gwarancji, należy przepłukać ją czystą wodą przez co najmniej 15 minut, aby usunąć pozostałości chemikaliów i wyraźnie oznaczyć pompę informacją o używanych substancjach.

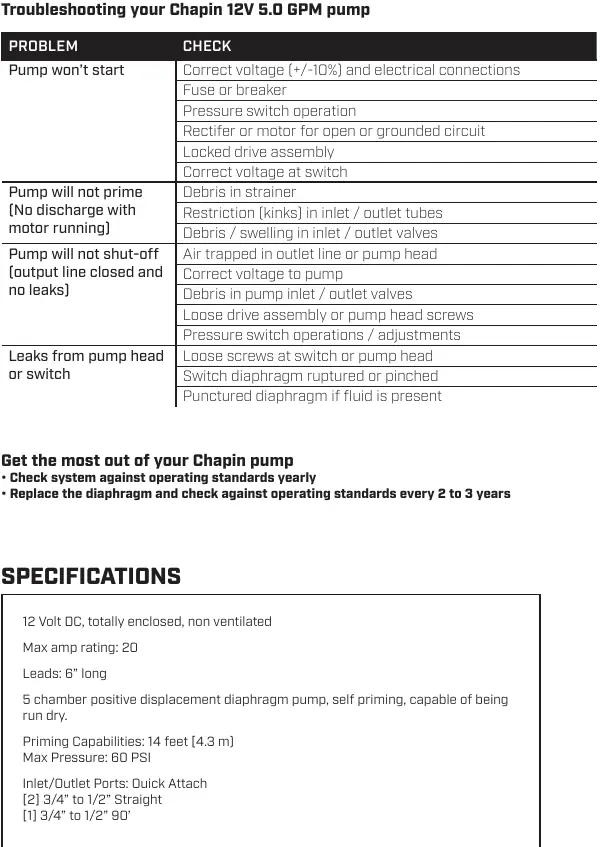

Rozwiązywanie problemów

• Pompa nie uruchamia się: Sprawdź napięcie (powinno wynosić +/- 10%), bezpiecznik, wyłącznik ciśnieniowy oraz połączenia elektryczne.
• Pompa nie zasysa (brak przepływu): Sprawdź, czy w filtrze nie ma zanieczyszczeń, czy przewody nie są zagięte oraz czy w zaworach nie ma ciał obcych.
• Pompa nie wyłącza się: Sprawdź, czy w układzie nie ma powietrza, czy nie ma wycieków oraz czy wyłącznik ciśnieniowy działa poprawnie.
• Wycieki z głowicy: Sprawdź dokręcenie śrub głowicy i stan membrany.

Dane techniczne

• Zasilanie: 12V DC
• Maksymalne natężenie prądu: 20A
• Maksymalne ciśnienie: 60 PSI
• Wydajność zasysania: 14 stóp (4,3 m)
• Porty: Szybkozłącza (3/4 cala do 1/2 cala)
