Instrukcja obsługi bezprzewodowej pompy do wody Batavia BT-RBP001
Szybki przewodnik po instrukcji obsługi bezprzewodowej pompy do wody Batavia BT-RBP001. Dowiedz się, jak bezpiecznie montować, ładować i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa do wody Batavia BT-RBP001 jest przeznaczona wyłącznie do pompowania czystej wody z beczek lub zbiorników na deszczówkę. Urządzenie nie jest przeznaczone do wody słonej, cieczy żrących, łatwopalnych, wybuchowych, olejów, fekaliów ani artykułów spożywczych. Maksymalna temperatura wody nie może przekraczać 35°C. Pompa nie jest przeznaczona do pracy ciągłej.
Opis urządzenia
Zestaw zawiera pompę, akumulator, ładowarkę, zacisk oraz rurę przedłużającą. Główne elementy to:
- Zawór odcinający
- Włącznik/wyłącznik
- Wskaźnik naładowania akumulatora (LED)
- Obudowa pompy z filtrem
- Zacisk do mocowania na beczce
Montaż
Przed użyciem należy sprawdzić urządzenie pod kątem uszkodzeń. Montaż obejmuje:
- Umieszczenie podkładki uszczelniającej (10) na obudowie pompy (7) i przykręcenie nakrętki (6).
- Podłączenie węża (brak w zestawie) do szybkozłącza zaworu odcinającego (1).
- Opcjonalne dodanie rury przedłużającej (14) dla zwiększenia zasięgu.
Obsługa
Umieść pompę na płaskim podłożu w zbiorniku z wodą. Upewnij się, że pompa jest stabilna i w pełni zanurzona. Otwórz zawór odcinający (1). Włóż naładowany akumulator (11) do komory (4) i włącz urządzenie przełącznikiem (2) w pozycję I. Po zakończeniu pracy wyłącz pompę i wyjmij akumulator.
Ważne: Nigdy nie pozwól pompie pracować na sucho. Nigdy nie przenoś ani nie wieszaj pompy za przewód.
Ładowanie akumulatora
Przed pierwszym użyciem naładuj akumulator do pełna. Podłącz ładowarkę (9) do gniazdka (dioda świeci na zielono). Podłącz akumulator (11) do ładowarki (dioda świeci na czerwono). Pełne ładowanie trwa około 6 godzin. Po naładowaniu dioda zmieni kolor na zielony.
Konserwacja i czyszczenie
Pompa nie zawiera części serwisowalnych przez użytkownika. Regularnie czyść filtr, odkręcając pokrywę (8) w kierunku przeciwnym do ruchu wskazówek zegara i płucząc go czystą wodą. Obudowę czyść lekko wilgotną szmatką, unikając agresywnych środków chemicznych.
Dane techniczne
- Napięcie: 12 V DC
- Moc: 50 W
- Maks. wydajność: 1500 l/h
- Maks. wysokość podnoszenia: 11 m
- Maks. głębokość zanurzenia: 1 m
- Maks. wielkość cząstek: 1 mm
Praktyczna pomoc
Typowe problemy
Pompa nie działa
Sprawdź naładowanie akumulatora (wskaźnik LED) lub czy pompa nie jest zablokowana.
Pompa nie pompuje wody
Sprawdź, czy wlot ssący nie jest zatkany, czy pompa jest w pełni zanurzona i czy wąż nie jest zagięty.
Pompa przewraca się w beczce
Użyj dołączonego zacisku (12) i śruby mocującej (13), aby przymocować pompę do krawędzi beczki.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych
- Naładuj akumulator do pełna przed pierwszym użyciem
- Upewnij się, że woda jest czysta (brak piasku, żwiru)
- Sprawdź, czy temperatura wody nie przekracza 35°C
Parametry w praktyce
- Maks. wydajność
- 1500 l/h - maksymalna ilość wody, jaką pompa może przepompować w godzinę.
- Maks. wysokość podnoszenia
- 11 m - maksymalna wysokość, na jaką pompa może wypchnąć wodę.
- Maks. głębokość zanurzenia
- 1 m - maksymalna głębokość, na której pompa może pracować.
Ilustracje i schematy
- Rysunek A: Przegląd części urządzenia
- Rysunek C: Montaż uszczelki i nakrętki
- Rysunek F: Montaż zacisku na beczce

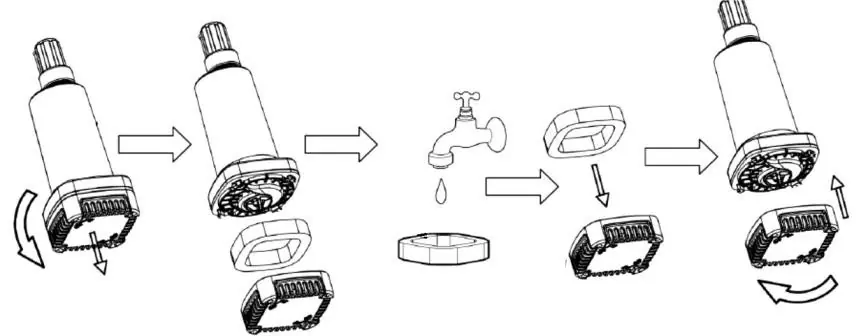

- Rysunek G: Czyszczenie filtra
Zgodność modelu
- Przeznaczona wyłącznie do czystej wody
- Nie używać do wody słonej, żrącej lub łatwopalnej
