Instrukcja obsługi pompy przenośnej Vevor 120V-60Hz
Szybki przewodnik po obsłudze pompy przenośnej Vevor. Dowiedz się, jak prawidłowo podłączyć węże, przygotować pompę do pracy, smarować wirnik oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

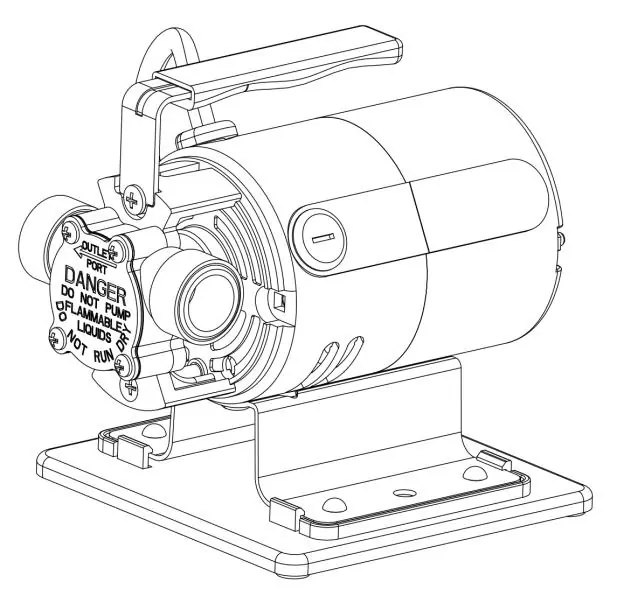

Pompa przenośna Vevor jest przeznaczona wyłącznie do pompowania czystej wody. Urządzenie wymaga zasilania 120V, 60Hz. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub pożaru. Pompa nie jest przeznaczona do pracy w zanurzeniu.
Zawartość zestawu
- Pompa przenośna
- Wirnik
- Szczotka węglowa
- Końcówka ssąca
- Wąż wlotowy (6 stóp)
- Instrukcja obsługi
Przygotowanie i instalacja
Przed pierwszym uruchomieniem konieczne jest naoliwienie pompy:
- Wlej 1/2 łyżki stołowej oleju roślinnego spożywczego do wlotu pompy, aby nasmarować wirnik.
- Podłącz standardowy wąż ogrodowy do wylotu.
- Jeśli używasz innego węża wlotowego niż dołączony, upewnij się, że ma on mniej niż 25 stóp długości i znajduje się mniej niż 10 stóp nad źródłem wody.
- Utrzymuj węże w pozycji jak najbardziej prostej, aby zwiększyć wydajność.
Obsługa pompy
- Upewnij się, że pompa znajduje się w bezpiecznym, suchym miejscu.
- Sprawdź, czy wąż wlotowy jest zanurzony w źródle wody.
- Podłącz pompę do uziemionego gniazdka 120V, 60Hz.
- Pompa jest samozasysająca; woda powinna zacząć płynąć w ciągu 30 sekund.
- Po zakończeniu pracy odłącz urządzenie od zasilania.
Rozwiązywanie problemów
W przypadku problemów z działaniem pompy:
- Pompa nie startuje: Sprawdź zasilanie w gniazdku i podłączenie wtyczki.
- Brak przepływu wody: Naoliw pompę przez wlot, skróć wąż wlotowy lub wyprostuj zagięte węże.
- Pompa zatrzymuje się: Sprawdź dopływ wody, odłącz pompę i pozwól jej ostygnąć (zadziałało zabezpieczenie termiczne), wyprostuj węże.
- Wycieki: Sprawdź obecność uszczelek typu O-ring na wężach i zainstaluj je ponownie.
Dane techniczne
- Napięcie/Częstotliwość: 120V-60Hz
- Natężenie: 2.3A
- Moc: 1/10 HP
- Maksymalny przepływ: 360 GPH
- Maksymalna wysokość podnoszenia: 46 stóp
- Średnica wlotu/wylotu: GHT 3/4
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź zasilanie w gniazdku oraz czy wtyczka jest poprawnie włożona.
Pompa pracuje, ale woda nie płynie
Wlej 1/2 łyżki oleju roślinnego do wlotu, skróć wąż wlotowy lub wyprostuj zagięte węże.
Pompa zatrzymuje się w trakcie pracy
Sprawdź dopływ wody, odłącz urządzenie i pozwól mu ostygnąć (zadziałało zabezpieczenie termiczne).
Wycieki wody
Sprawdź, czy uszczelki O-ring na wężach są na swoim miejscu i zainstaluj je ponownie.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku to 120V 60Hz.
- Upewnij się, że miejsce pracy jest suche i dobrze oświetlone.
- Wlej 1/2 łyżki oleju roślinnego do wlotu pompy.
- Upewnij się, że wąż wlotowy jest zanurzony w wodzie.
- Sprawdź, czy węże nie są zagięte.
Parametry w praktyce
- Przepływ 360 GPH
- Maksymalna wydajność pompowania wody (galony na godzinę).
- Wysokość podnoszenia 46 ft
- Maksymalna wysokość, na jaką pompa może wypompować wodę.
Ilustracje i schematy

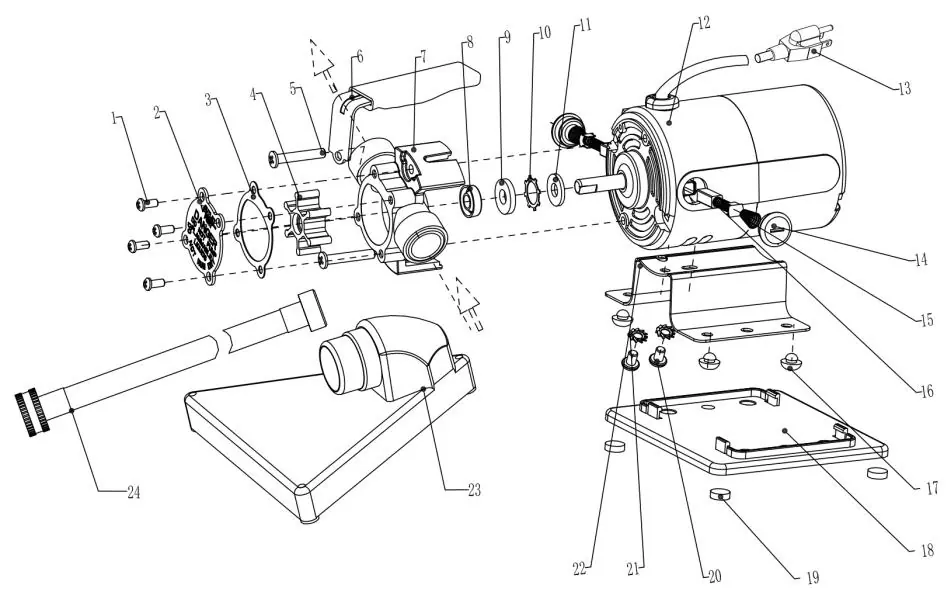

- Schemat rozstrzelony (Exploded View) przedstawia 24 elementy pompy, w tym wirnik, uszczelki i szczotki węglowe.
- Rysunek wtyczki pokazuje standardowe gniazdo z uziemieniem.
Zgodność modelu
- Pompa przeznaczona wyłącznie do czystej wody.
- Nie zanurzać pompy w wodzie.
- Wymaga uziemionego gniazdka 3-stykowego.
