Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Batavia FIXXPACK 12V
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Batavia FIXXPACK 12V (BT-CCD003). Dowiedz się, jak bezpiecznie obsługiwać urządzenie, zmieniać tryby pracy, ustawiać moment obrotowy i dbać o konserwację narzędzia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka akumulatorowa Batavia FIXXPACK 12V (model BT-CCD003) jest przeznaczona do wkręcania i wykręcania wkrętów, wiercenia w drewnie, metalu i tworzywach sztucznych oraz wiercenia udarowego w kamieniu. Przed rozpoczęciem pracy należy zapoznać się z instrukcją bezpieczeństwa, aby uniknąć obrażeń ciała i uszkodzenia narzędzia.
Opis urządzenia
Urządzenie wyposażone jest w:
- Uchwyt zaciskowy (1)
- Wybierak momentu (3)
- Wybierak trybu pracy (4)
- Przełącznik przełożenia (5)
- Przełącznik kierunku obrotów (7)
- Włącznik wyzwalający (12)
- Światło robocze (13)
Obsługa i ustawienia
Kierunek obrotów
Kierunek obrotów ustawia się za pomocą przełącznika (7). Ustawienie przełącznika w pozycji środkowej blokuje włącznik, co zapobiega przypadkowemu uruchomieniu urządzenia.

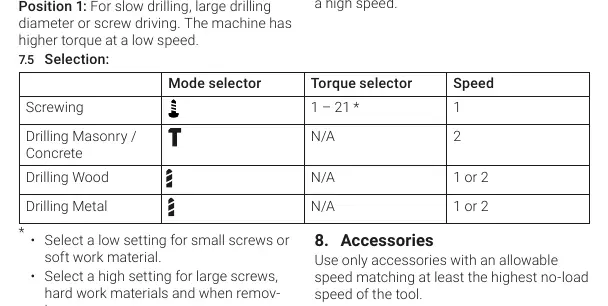

Wybór trybu pracy i momentu obrotowego
Wybierak trybu pracy (4) pozwala na wybór między wkręcaniem a wierceniem. Wybierak momentu (3) umożliwia precyzyjne ustawienie siły dokręcania (1-21). Wybierz niższą wartość dla małych wkrętów lub miękkich materiałów, a wyższą dla dużych wkrętów lub twardych materiałów.
Nastawy prędkości
Urządzenie posiada dwa biegi ustawiane przełącznikiem (5):
- Pozycja 1: Wolne wiercenie, duże średnice, wkręcanie (wyższy moment).
- Pozycja 2: Szybkie wiercenie, małe średnice (niższy moment).
Konserwacja i czyszczenie
Urządzenie nie posiada części wewnętrznych wymagających konserwacji. Należy regularnie czyścić otwory wentylacyjne (6), aby zapobiec przegrzaniu silnika. Do czyszczenia używaj wilgotnej szmatki z delikatnym mydłem. Nie używaj rozpuszczalników, które mogą uszkodzić plastikowe elementy.
Bezpieczeństwo
Podczas pracy należy stosować środki ochrony osobistej, w tym okulary ochronne i ochronę słuchu. W przypadku pracy generującej pył, zaleca się stosowanie maski przeciwpyłowej (minimum FFP2) oraz urządzenia do odsysania pyłu, jeśli jest dostępne.
Praktyczna pomoc
Typowe problemy
Urządzenie przegrzewa się podczas pracy.
Natychmiast przerwij pracę i pozwól urządzeniu ostygnąć. Możesz skrócić czas chłodzenia, uruchamiając wiertarkę bez obciążenia na maksymalnych obrotach.
Silnik ślizga się przed całkowitym wkręceniem wkręta.
Wybierz wyższe ustawienie momentu obrotowego na wybieraku (3).
Wiertło nie jest pewnie zamocowane.
Upewnij się, że wiertło jest prawidłowo i mocno osadzone w uchwycie (1).
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Usuń wkręty, gwoździe i inne elementy z obrabianego materiału.
- Użyj wykrywacza przewodów, aby uniknąć uszkodzenia instalacji elektrycznej, gazowej lub wodnej.
- Zabezpiecz obrabiany element w imadle lub za pomocą zacisków.
- Upewnij się, że przełącznik kierunku obrotów (7) jest w pozycji środkowej (blokada) przed zmianą akcesoriów.
Parametry w praktyce
- Prędkość (0-400 / 1300 min-1)
- Pozycja 1: wolne wiercenie/wkręcanie (wysoki moment). Pozycja 2: szybkie wiercenie (niski moment).
- Moment obrotowy (28 Nm)
- Maksymalna siła dokręcania urządzenia.
- Uchwyt (10 mm)
- Maksymalna średnica chwytu wiertła.

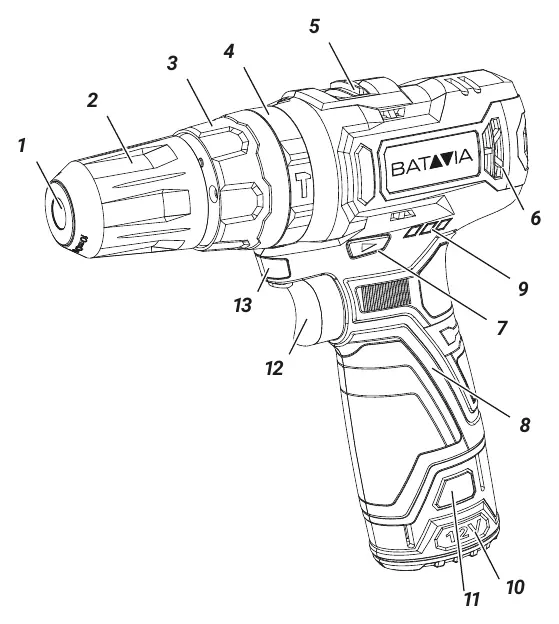

Ilustracje i schematy
- 1. Uchwyt zaciskowy
- 3. Wybierak momentu
- 4. Wybierak trybu pracy
- 5. Przełącznik przełożenia (biegi)
- 7. Przełącznik kierunku obrotów
Zgodność modelu
- Akumulator i ładowarka nie wchodzą w skład zestawu.
- Używaj tylko akcesoriów o dopuszczalnej prędkości obrotowej odpowiadającej co najmniej najwyższej prędkości narzędzia bez obciążenia.
