Instrukcja obsługi kompaktowej piły łańcuchowej Batavia NEXSAW 12V
Szybki przewodnik po instrukcji obsługi piły łańcuchowej Batavia NEXSAW 12V (BT-NXS003). Dowiedz się, jak bezpiecznie montować łańcuch, ładować akumulator, regulować naciąg i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Batavia NEXSAW 12V to kompaktowa piła łańcuchowa przeznaczona wyłącznie do cięcia gałęzi i drewna. Urządzenie nie jest przeznaczone do ciągłej pracy profesjonalnej. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ryzyka odbicia (kickback) oraz obsługi akumulatora.
Opis urządzenia
Główne elementy urządzenia to:
- Łańcuch piły i prowadnica
- Włącznik/wyłącznik z blokadą bezpieczeństwa
- Akumulator (12V)
- Śruba regulacji naciągu łańcucha
- Pokrywa koła zębatego
Montaż i regulacja łańcucha
Przed przystąpieniem do montażu należy zawsze wyjąć akumulator.
- Odkręć śrubę radełkowaną i zdejmij pokrywę koła zębatego.
- Załóż łańcuch na prowadnicę, zwracając uwagę na kierunek ruchu (ikona na pokrywie).
- Załóż łańcuch na koło zębate i umieść prowadnicę na sworzniu.
- Dokręć lekko łańcuch za pomocą śruby regulacyjnej.
- Prawidłowy naciąg: łańcuch powinien mieć luz około 3-4 mm od środka dolnej strony prowadnicy.
- Dokręć pokrywę koła zębatego.
Obsługa
Aby uruchomić piłę, należy najpierw nacisnąć wyłącznik bezpieczeństwa, a następnie włącznik/wyłącznik. Podczas cięcia należy zawsze opierać płytę czołową o obrabiany materiał. Nie należy wywierać nadmiernego nacisku; piła powinna ciąć samodzielnie.
Konserwacja i czyszczenie
- Regularnie sprawdzaj naciąg łańcucha, zwłaszcza w przypadku nowego łańcucha.
- Smaruj łańcuch i koło zębate odpowiednim olejem biodegradowalnym.

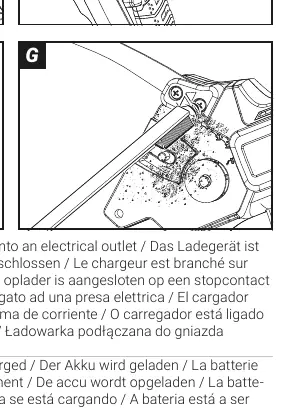

- Po każdym użyciu wyczyść obszar koła zębatego i otwory wentylacyjne z pyłu i wiórów.
- Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
Dane techniczne
- Napięcie akumulatora: 12V Li-Ion
- Prędkość łańcucha: 7,45 m/s
- Maks. głębokość cięcia: 120 mm
- Waga (bez akcesoriów): 1,5 kg
Praktyczna pomoc
Typowe problemy
Piła nie tnie lub wibruje
Łańcuch jest tępy. Należy go naostrzyć lub wymienić.
Łańcuch spada z prowadnicy
Zbyt luźny naciąg. Wyreguluj naciąg za pomocą śruby regulacyjnej (15).
Silnik się przegrzewa
Tępy łańcuch lub brak smarowania. Sprawdź stan łańcucha i nasmaruj go.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Sprawdź naciąg łańcucha (powinien mieć 3-4 mm luzu)
- Upewnij się, że łańcuch jest nasmarowany
- Załóż odzież ochronną (okulary, rękawice, ochrona słuchu)
- Upewnij się, że w obszarze pracy nie ma osób postronnych
Parametry w praktyce
- Napięcie akumulatora
- 12V Li-Ion - zapewnia zasilanie urządzenia
- Prędkość łańcucha
- 7,45 m/s - prędkość robocza łańcucha
- Maks. głębokość cięcia
- 120 mm - maksymalna grubość ciętego materiału
Ilustracje i schematy

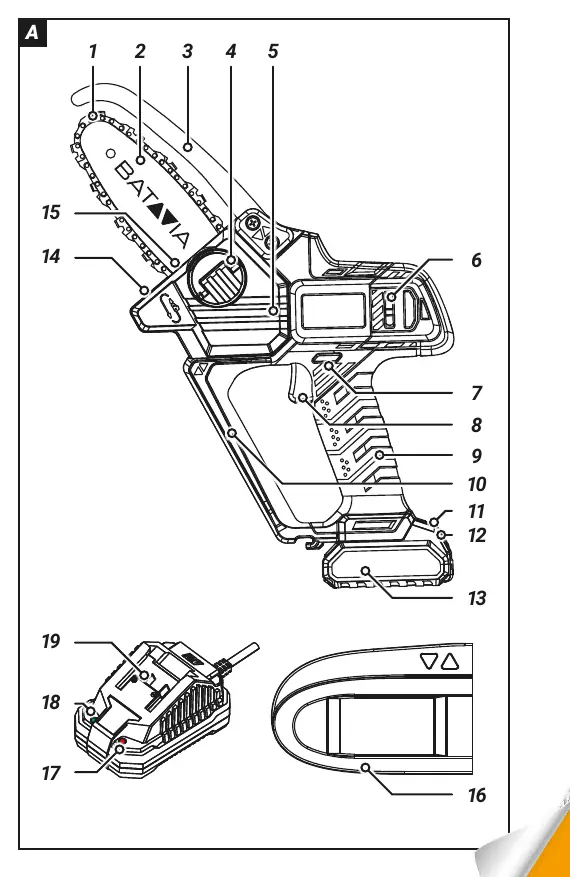

- Rysunek A: Schemat budowy urządzenia z numeracją części

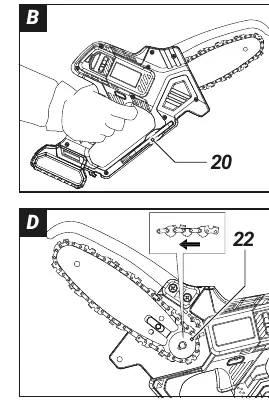

- Rysunek C: Regulacja naciągu łańcucha

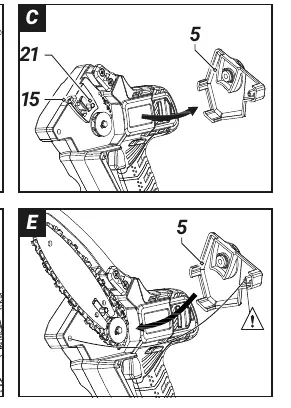

- Rysunek D: Montaż łańcucha na zębatce
Zgodność modelu
- Używać tylko oryginalnych akcesoriów Batavia
- Nie używać do cięcia metalu, plastiku lub muru
