Instrukcja obsługi opryskiwacza 12V Chapin EZ Mount 97080
Szybki przewodnik po obsłudze, montażu i konserwacji opryskiwacza 12V Chapin EZ Mount (model 97080). Dowiedz się, jak bezpiecznie używać, czyścić i przechowywać urządzenie oraz jak rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Opryskiwacz Chapin EZ Mount 12V (model 97080) jest przeznaczony do montażu na stabilnych powierzchniach. Urządzenie wymaga zasilania 12V DC. Ostrzeżenie: Nie używaj opryskiwacza do rozpylania substancji łatwopalnych, żrących, kwasów, chloru, wybielaczy ani produktów ropopochodnych. Nie pozostawiaj urządzenia w pełnym słońcu, ponieważ wzrost ciśnienia może doprowadzić do wybuchu.
Montaż dyszy i lancy
Aby zmontować zestaw natryskowy:
- Przykręć zespół dyszy do męskiego gwintowanego końca lancy przedłużającej.
- Przykręć żeński gwintowany koniec lancy do zaworu odcinającego.
- Dokręć nakrętkę zabezpieczającą, aby zapewnić szczelność połączenia.
Obsługa i działanie
System pompowy pobiera roztwór ze zbiornika przez filtr i tłoczy go pod ciśnieniem do lancy. Pompa wyposażona jest w wyłącznik ciśnieniowy, który automatycznie wyłącza urządzenie po osiągnięciu ciśnienia 60 PSI. Regularnie sprawdzaj filtr wlotowy wewnątrz zbiornika i płucz go wodą, aby usunąć zanieczyszczenia.
Czyszczenie i konserwacja
Po każdym użyciu:
- Napełnij zbiornik częściowo czystą wodą.
- Uruchom opryskiwacz i przepompuj czystą wodę przez cały układ, aż woda wypłynie przez lancę.
- W przypadku użycia chemikaliów, napełnij zbiornik do połowy wodą z neutralizatorem chemicznym i powtórz proces płukania.
- Zawsze postępuj zgodnie z instrukcjami producenta chemikaliów dotyczącymi utylizacji zużytej wody.
Przechowywanie zimowe
Przed okresem zimowym należy całkowicie opróżnić zbiornik, pompę i zawory z wody i chemikaliów. Aby zabezpieczyć układ przed zamarzaniem, przepompuj przez cały system roztwór płynu niezamarzającego do instalacji RV (kamperów).
Rozwiązywanie problemów
Jeśli pompa nie startuje, sprawdź napięcie (12-13V), bezpiecznik, połączenia elektryczne oraz wyłącznik ciśnieniowy. W przypadku braku przepływu lub problemów z zasysaniem, sprawdź, czy filtr nie jest zatkany oraz czy przewody nie są zagięte. Jeśli pompa pracuje, ale nie wytwarza ciśnienia, może wymagać odpowietrzenia (zalania wodą).
Dane techniczne pompy
Pompa membranowa 12V DC, dwukomorowa, samozasysająca. Maksymalne natężenie prądu: 3.0 A. Maksymalne ciśnienie: 60 PSI. Zdolność zasysania: do 1,2 m.
Informacje o producencie
Chapin International
Praktyczna pomoc
Typowe problemy
Pompa nie startuje
Sprawdź napięcie (12-13V), bezpiecznik, połączenia elektryczne oraz czy wyłącznik ciśnieniowy działa poprawnie.
Pompa nie zasysa płynu
Sprawdź, czy filtr wlotowy nie jest zatkany, czy przewody nie są zagięte oraz czy w zaworach nie ma zanieczyszczeń.
Pompa nie wyłącza się
Sprawdź, czy w układzie nie ma powietrza, czy nie ma wycieków oraz czy wyłącznik ciśnieniowy jest poprawnie wyregulowany.
Pompa hałasuje, ale nie podaje płynu
Zalej pompę wodą przez wąż wlotowy, aby usunąć powietrze (może to zająć do 15 minut).
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 12-13V.
- Upewnij się, że bezpiecznik jest sprawny.
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne.
- Sprawdź, czy filtr wlotowy w zbiorniku jest czysty.
- Upewnij się, że przewody nie są zagięte lub uszkodzone.
Ilustracje i schematy
- Schemat montażu lancy pokazuje kolejność: dysza, lanca, nakrętka zabezpieczająca, o-ring, zawór odcinający.

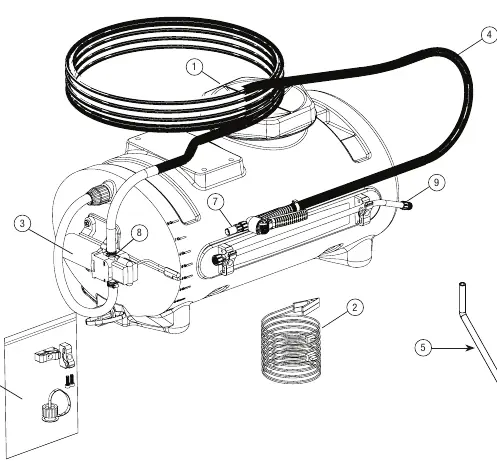

- Schemat części zamiennych identyfikuje kluczowe elementy: zbiornik, pompę, wąż, lancę i zestaw naprawczy.
Zgodność modelu
- Pompa jest kompatybilna z opryskiwaczami ATV Chapin o pojemności 8, 15 i 25 galonów.
