Instrukcja obsługi opryskiwacza ciśnieniowego Chapin 1-2 Gallon SureSpray
Szybki przewodnik po obsłudze opryskiwacza Chapin 1-2 Gallon SureSpray. Dowiedz się, jak bezpiecznie montować, napełniać, używać i konserwować urządzenie, aby uniknąć awarii i zapewnić długą żywotność.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Opryskiwacz Chapin 1-2 Gallon SureSpray jest przeznaczony do użytku w ogrodzie. Uwaga: Nie używaj urządzenia do rozpylania substancji łatwopalnych, żrących, kwasów, chloru, wybielaczy ani innych chemikaliów wytwarzających ciepło lub gaz. Zawsze noś odzież ochronną (gogle, rękawice, długie rękawy i spodnie). Nigdy nie pozostawiaj urządzenia pod ciśnieniem na słońcu.
Montaż węża i akcesoriów
- Montaż węża: Aby ułatwić montaż, zanurz końcówkę węża w gorącej wodzie na 1 minutę. Wsuń wąż na króciec, aż zakryje oba zadziory i dotknie kołnierza. Nasuń nakrętkę i dokręć ją mocno zgodnie z ruchem wskazówek zegara.
- Montaż zaworu odcinającego: Nasuń nakrętkę na wąż, wsuń wąż na króciec do oporu i dokręć nakrętkę, aż usłyszysz kliknięcie blokady bezpieczeństwa.
- Dysza: Zamocuj lancę przedłużającą do uchwytu zaworu odcinającego.
Przygotowanie do pracy
Przed każdym użyciem wykonaj kontrolę:
- Sprawdź szczelność nakrętki węża.
- Sprawdź wąż pod kątem pęknięć, miękkości lub kruchości.
- Sprawdź wnętrze i zewnętrze zbiornika pod kątem oznak zużycia.
- Przeprowadź test z użyciem samej wody (10-20 ruchów pompką), aby sprawdzić szczelność.
- Sprawdź, czy dysza nie jest zatkana.
Napełnianie i obsługa
- Odkręć pompkę, obracając uchwyt w lewo.
- Przygotuj roztwór zgodnie z instrukcją producenta chemikaliów.
- Napełnij zbiornik, nie przekraczając oznaczenia pojemności. Nie przepełniaj zbiornika.
- Włóż pompkę i dokręć ją.
- Pompowanie: Obróć uchwyt w prawo, aby dokręcić. Pompuj, aż poczujesz opór.
- Blokada: Wciśnij uchwyt i obróć o 1/4 obrotu w prawo, aby zablokować.
- Regulacja: Obracaj końcówkę dyszy, aby dostosować wzór rozpylania (nie odkręcaj więcej niż o 2 obroty).
Konserwacja i czyszczenie
- Po każdym użyciu przepłucz urządzenie czystą wodą.
- Otwórz zawór odcinający, aby przepłukać cały układ.
- Przechowuj zbiornik do góry dnem, z wyjętą pompką, w ciepłym i suchym miejscu.
- Okresowo smaruj pompkę, wpuszczając 10-12 kropli lekkiego oleju do otworu w pokrywie.
Rozwiązywanie problemów
Jeśli zbiornik jest pod ciśnieniem, ale nie rozpyla:
- Ostrzeżenie: Przed przystąpieniem do naprawy zawsze uwolnij ciśnienie ze zbiornika.
- Wyczyść zawór odcinający: wyciągnij uchwyt, zdejmij tłok, membranę i sprężynę. Umyj membranę łagodnym detergentem. Złóż ponownie, upewniając się, że sprężyna i membrana są poprawnie osadzone.
- Wyczyść dyszę: zdejmij nakrętkę dyszy, wyczyść i złóż ponownie.
Informacje o producencie
Chapin International
Praktyczna pomoc
Typowe problemy
Zbiornik jest pod ciśnieniem, ale nie rozpyla
Wyczyść zawór odcinający (zdemontuj tłok, membranę i sprężynę, umyj je) oraz wyczyść dyszę.
Wąż przecieka lub zsuwa się
Upewnij się, że wąż zakrywa oba zadziory i dotyka kołnierza przed dokręceniem nakrętki. Użyj gorącej wody do zmiękczenia węża podczas montażu.
Zatykanie się dyszy
Wyczyść filtr znajdujący się na końcu rurki wylotowej wewnątrz zbiornika.
Przed użyciem
- Sprawdź szczelność nakrętki węża.
- Sprawdź wąż pod kątem pęknięć lub kruchości.
- Sprawdź zbiornik pod kątem oznak zużycia lub osłabienia.
- Wykonaj test z samą wodą (10-20 ruchów pompką).
- Sprawdź metalowe części (lanca, dysza) pod kątem rdzy lub korozji.
Parametry w praktyce
- Safety Catch
- Mechanizm blokujący na wężu, który powinien wydać kliknięcie przy poprawnym montażu.
Ilustracje i schematy
- Rysunki 1A-1C pokazują prawidłowy montaż węża do zbiornika.

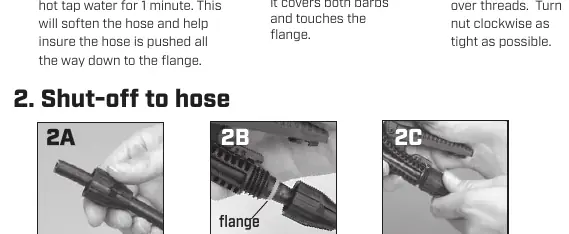

- Rysunki 2A-2C pokazują montaż węża do zaworu odcinającego.

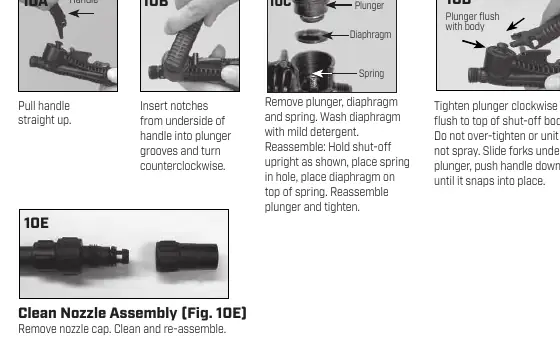

- Rysunki 10A-10E ilustrują proces czyszczenia zaworu odcinającego i dyszy.
Zgodność modelu
- Nie używać z chemikaliami łatwopalnymi, żrącymi, kwasami, chlorem lub wybielaczami.
- Wymieniać części tylko na oryginalne części producenta.
