Instrukcja obsługi domku ogrodowego Aivituvin AIR 105-ZJ
Szybki przewodnik montażu domku ogrodowego Aivituvin AIR 105-ZJ. Sprawdź listę części, wymagane narzędzia oraz instrukcję krok po kroku, aby poprawnie złożyć konstrukcję.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu domku ogrodowego Aivituvin serii 105 (w tym modeli AIR 105-ZJ, AIR 105-G, AIR 105). Montaż wymaga dwóch osób i zajmuje około 45 minut. Przed rozpoczęciem pracy należy sprawdzić kompletność wszystkich części i przygotować wymagane narzędzia.
Narzędzia i elementy zestawu
Do montażu wymagany jest śrubokręt krzyżakowy (Phillips) oraz zalecana wiertarka. Zestaw zawiera liczne elementy montażowe oznaczone kodami P1-P7 (śruby o różnych wymiarach, nakładki, zatrzaski magnetyczne) oraz panele konstrukcyjne oznaczone literami A-L.
Montaż krok po kroku
- Przygotowanie paneli: Wsuń górną listwę łączącą (A) od góry oraz dolną listwę (B) od dołu w panele C i D.
- Łączenie ścian: Przymocuj dwa panele tylne (E) do paneli bocznych (F i G) za pomocą 8 śrub P1. Upewnij się, że listwa wsporcza na panelu E jest skierowana w dół.
- Montaż podłogi: Wsuń panele podłogowe (H).
- Skręcanie konstrukcji: Połącz panele A, B, C, D, F i G za pomocą 4 śrub P4 oraz 10 śrub P7.
- Wykończenie: Włóż 4 nakładki (P5) oraz przymocuj zatrzaski magnetyczne (P6) do paneli podłogowych (H) za pomocą śrub P4.

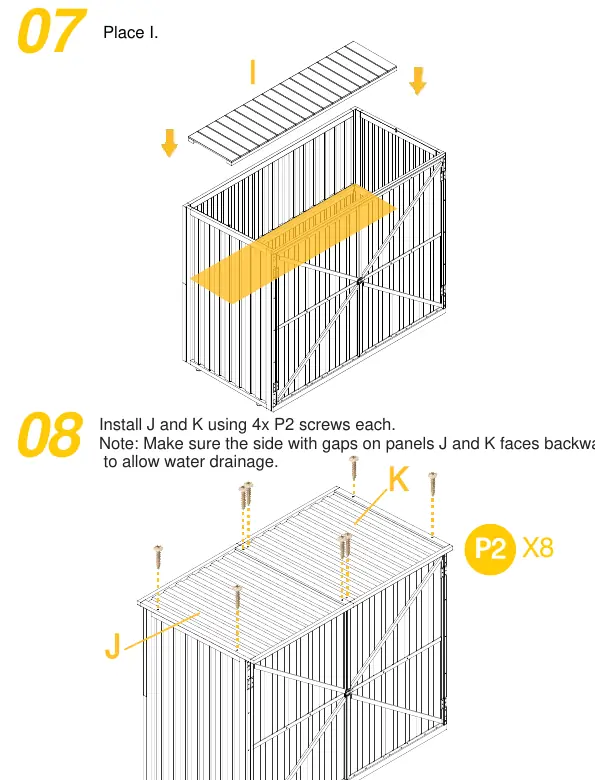

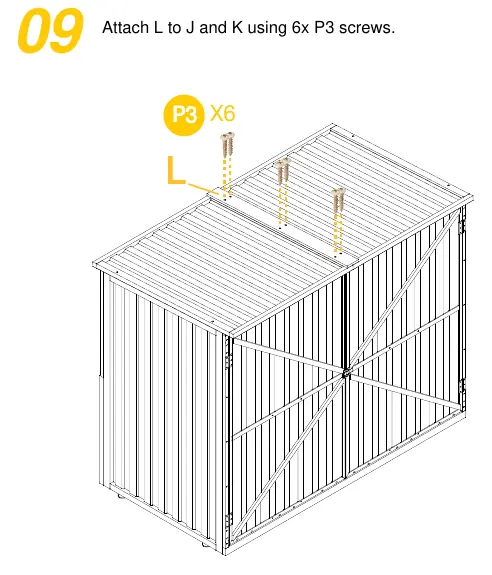

- Dach i półka: Umieść półkę (I) wewnątrz. Zamontuj panele dachowe (J i K) za pomocą 8 śrub P2, pamiętając, aby strona z otworami była skierowana do tyłu w celu odprowadzania wody. Na koniec przymocuj listwę dachową (L) do paneli J i K za pomocą 6 śrub P3.
Bezpieczeństwo i konserwacja
- Dokręć wszystkie śruby i nakrętki przed pierwszym użyciem.
- Sprawdzaj stabilność wszystkich połączeń co 90 dni.
- Podczas montażu dokręcaj śruby tylko wstępnie; w pełni dokręć je dopiero po złożeniu całej konstrukcji.
- Nie używaj ani nie przechowuj produktu w pobliżu otwartego ognia lub materiałów łatwopalnych.
- Zachowaj ostrożność przy obsłudze części, które mogą być ciężkie lub mieć ostre krawędzie.
- W przypadku brakujących lub uszkodzonych części, wstrzymaj montaż do czasu uzyskania zamienników.
Informacje o producencie
Aivituvin
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem paneli
Upewnij się, że śruby są dokręcone tylko wstępnie podczas montażu. Pełne dokręcenie powinno nastąpić dopiero po złożeniu całej konstrukcji.
Brakujące lub uszkodzone części
Wstrzymaj montaż i skontaktuj się z obsługą w celu uzyskania części zamiennych przed kontynuowaniem prac.
Przed użyciem
- Sprawdź kompletność wszystkich części (A-L) oraz elementów montażowych (P1-P7).
- Przygotuj śrubokręt krzyżakowy i wiertarkę.
- Zapewnij pomoc drugiej osoby do montażu.
- Upewnij się, że miejsce montażu jest czyste i równe.
- Dokręć wszystkie śruby przed pierwszym użyciem.
Ilustracje i schematy

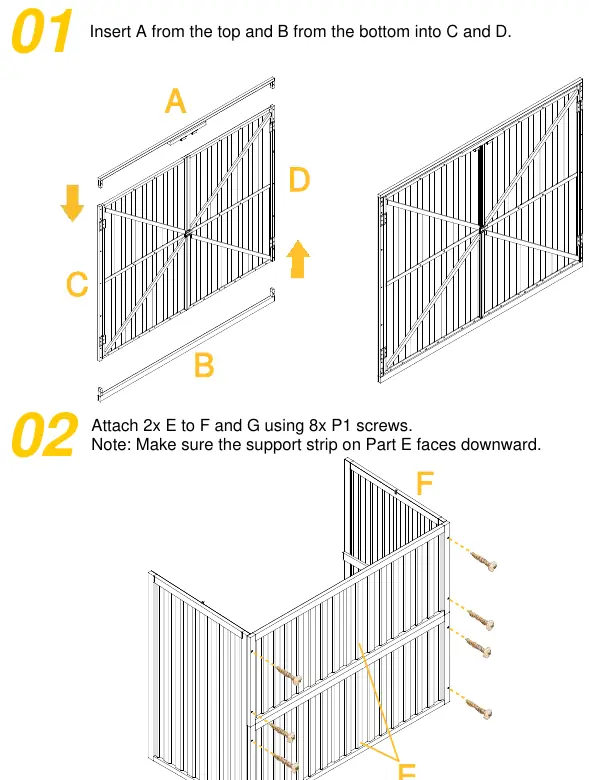

- Krok 1-2: Łączenie listew z panelami bocznymi i montaż ścian tylnych.

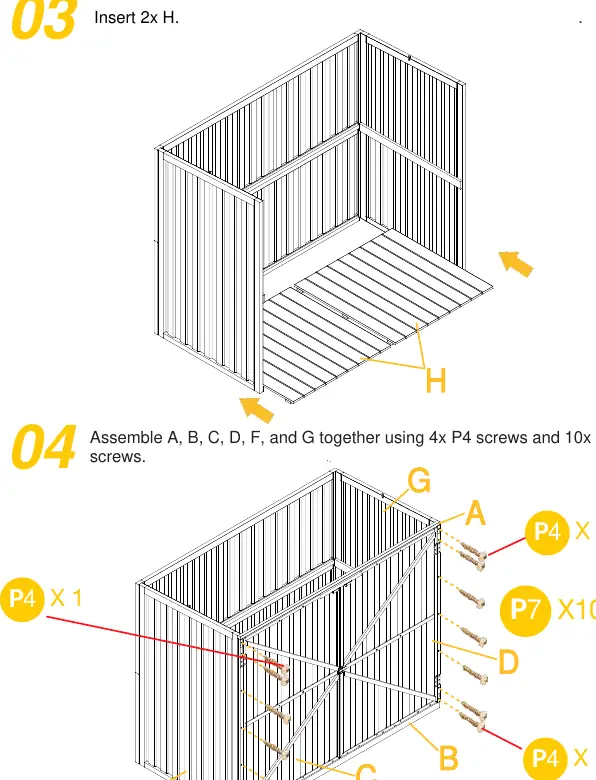

- Krok 3-4: Montaż podłogi i skręcanie głównej ramy.

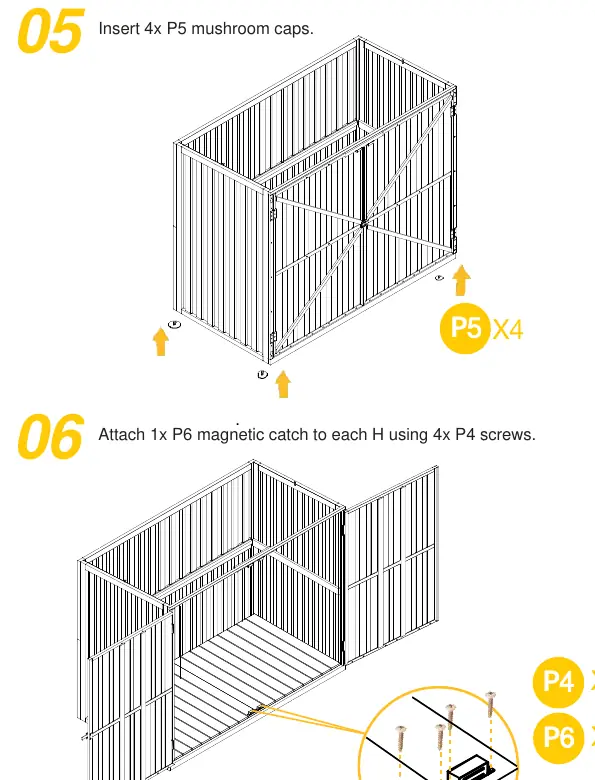

- Krok 5-6: Montaż elementów wykończeniowych i zatrzasków magnetycznych.
- Krok 7-9: Montaż półki oraz paneli dachowych z uwzględnieniem kierunku odpływu wody.
Zgodność modelu
- Instrukcja dotyczy modeli: AIR 105-ZJ, AIR 105-G, AIR 105.
