Instrukcja obsługi opryskiwacza 12V Chapin Deluxe
Szybki przewodnik po instrukcji obsługi opryskiwacza 12V Chapin Deluxe. Dowiedz się, jak zmontować, obsługiwać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy opryskiwaczy 12V Chapin Deluxe (modele 97300E, 97500E). Urządzenie jest przeznaczone do montażu na stabilnych powierzchniach. Przed użyciem należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym zakazem używania substancji łatwopalnych, żrących, kwasów, chloru czy wybielaczy, które mogą uszkodzić pompę lub spowodować wybuch.
Montaż
Proces montażu obejmuje następujące kroki:

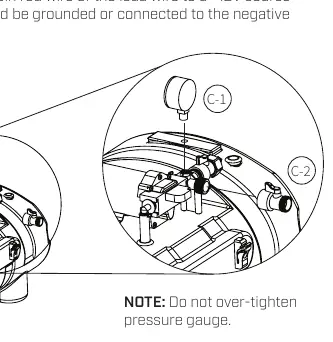

- Manometr i zawór kulowy: Zainstaluj manometr (C-1) i zawór kulowy (C-2) na kolektorze wyjściowym. Nie dokręcaj manometru zbyt mocno.
- Podłączenie elektryczne: Włóż przewód zasilający do gniazda z tyłu pompy. Czerwony przewód podłącz do źródła zasilania +12V (np. w ciągniku ogrodowym), a czarny przewód uziemić lub podłączyć do ujemnego bieguna akumulatora.
- Wąż lancy: Podłącz wąż lancy (C-7) do kolektora za pomocą dostarczonego zacisku wężowego (C-3).
- Korek spustowy: Zamontuj korek spustowy (C-5) na korku spustowym zbiornika.
Obsługa
System pompowy pobiera roztwór ze zbiornika przez filtr do pompy, która tłoczy go pod ciśnieniem do lancy. Pompa posiada wyłącznik ciśnieniowy, który wyłącza ją po osiągnięciu 60 PSI.
- Zawór obejściowy (Bypass Valve): Dźwignia ta reguluje ciśnienie w systemie, kierując nadmiar cieczy z powrotem do zbiornika. Regulacja pozwala zwiększyć lub zmniejszyć ciśnienie na lancę lub belkę opryskową.
Konserwacja i przechowywanie
Regularnie sprawdzaj filtr ssący wewnątrz zbiornika i płucz go wodą, aby usunąć zanieczyszczenia.
- Po zakończeniu pracy: Przepłucz system czystą wodą. Napełnij zbiornik do połowy wodą, użyj neutralizatora chemicznego i ponownie przepłucz cały system. Postępuj zgodnie z instrukcjami producenta chemikaliów dotyczącymi utylizacji wody.
- Przechowywanie zimowe: Opróżnij całkowicie zbiornik, pompę i zawory. Aby zabezpieczyć urządzenie przed mrozem, przepompuj przez system roztwór płynu niezamarzającego do instalacji RV.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem pompy, sprawdź napięcie (12-13V), bezpiecznik, połączenia elektryczne oraz czy wyłącznik jest w pozycji włączonej. Jeśli pompa pracuje, ale nie podaje cieczy, sprawdź, czy wąż ssący nie jest zatkany lub zagięty, oraz czy filtr nie wymaga czyszczenia.
Informacje o producencie
Chapin International
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź napięcie (12-13V), bezpiecznik, wyłącznik ciśnieniowy oraz połączenia elektryczne.
Pompa nie zasysa cieczy (brak przepływu)
Wyczyść filtr ssący, sprawdź czy węże nie są zagięte lub zatkane.
Pompa nie wyłącza się
Sprawdź, czy w układzie nie ma powietrza, wycieków lub czy zawór obejściowy nie jest źle ustawiony.
Przepalanie bezpiecznika
Sprawdź, czy napięcie nie jest zbyt wysokie, czy przewody nie są uszkodzone lub czy wyłącznik ciśnieniowy nie wymaga regulacji.
Przed użyciem
- Sprawdź wszystkie połączenia elektryczne.
- Upewnij się, że wyłącznik jest w pozycji ON.
- Sprawdź, czy w układzie nie ma wycieków.
- Zweryfikuj napięcie zasilania (12-13V).
- Sprawdź czystość filtra ssącego wewnątrz zbiornika.
Parametry w praktyce
- Maksymalne ciśnienie
- 60 PSI (pompa wyłącza się automatycznie po osiągnięciu tego ciśnienia).
- Zasięg lancy
- Maksymalnie 35 stóp (ok. 10,7 m).
Ilustracje i schematy

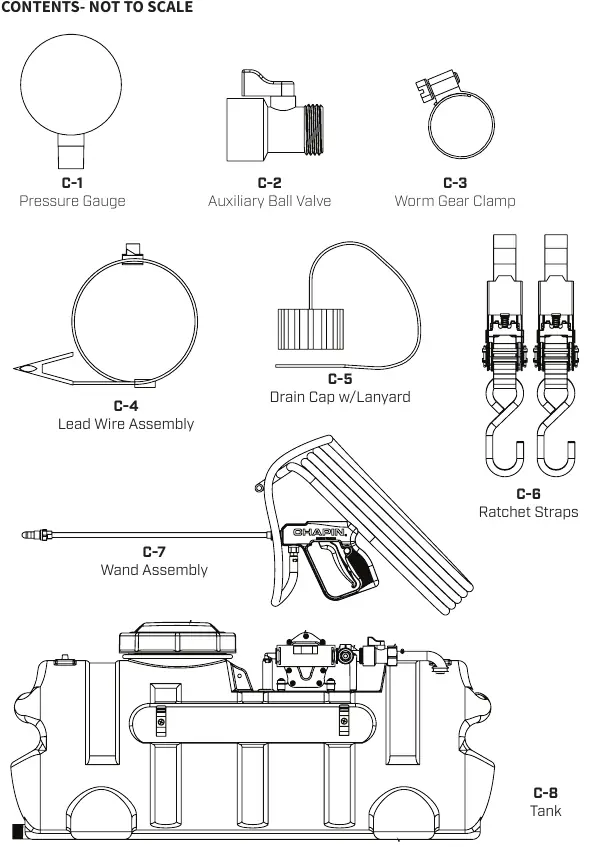

- C-1: Manometr do kontroli ciśnienia.
- C-2: Zawór kulowy pomocniczy.
- C-7: Zespół lancy opryskowej.
- C-8: Zbiornik opryskiwacza.
Zgodność modelu
- Pasuje do opryskiwaczy ATV Chapin 15 i 25 galonów.
- Wymaga źródła zasilania 12V DC.
