Instrukcja obsługi akumulatora litowo-jonowego Solplanet Ai-LB 10K Pro

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu, instalacji, uruchomienia i konserwacji akumulatora Solplanet Ai-LB 10K Pro. Prace instalacyjne muszą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie przeszkolenie w zakresie urządzeń elektrycznych i baterii. Nieprzestrzeganie instrukcji może skutkować utratą gwarancji.

Opis urządzenia

Ai-LB 10K Pro to niskonapięciowy akumulator litowo-jonowy przeznaczony do zastosowań domowych i komercyjnych, współpracujący z hybrydowymi falownikami Solplanet. Urządzenie posiada wskaźniki LED (czerwony: alarm, niebieski: praca), wyłącznik zasilania, porty komunikacyjne (CAN, RS485) oraz wyłącznik DC.

Montaż

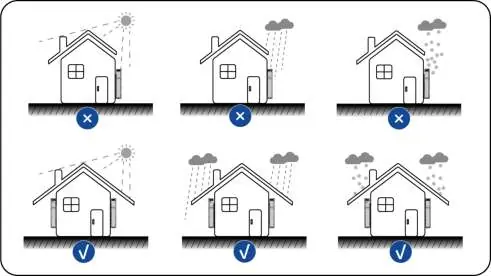

Przed montażem należy upewnić się, że powierzchnia jest solidna (beton lub mur) i odpowiednia do wagi urządzenia. Miejsce instalacji musi być niedostępne dla dzieci, z dala od źródeł ciepła, wody i materiałów łatwopalnych. Temperatura pracy podczas ładowania powinna wynosić od -5°C do +55°C, a podczas rozładowywania od -15°C do +55°C.

1. Wyznacz miejsce montażu za pomocą płyty pozycjonującej.
2. Wywierć otwory wiertłem 12 mm na głębokość 80-85 mm.
3. Osadź śruby rozporowe i zamocuj płytę montażową.
4. Zawieś akumulator na wsporniku.
5. Zabezpiecz urządzenie śrubami bocznymi.

Podłączenie elektryczne

Przed przystąpieniem do prac upewnij się, że wyłącznik akumulatora i wszystkie powiązane przełączniki są w pozycji OFF. System wymaga zainstalowania urządzenia izolującego (wyłącznika nadprądowego) między falownikiem a akumulatorem.

• Kable zasilające: Czerwony dla bieguna dodatniego (+), czarny dla ujemnego (-). Należy użyć odpowiednich końcówek i zacisków.
• Komunikacja: Użyj standardowego kabla sieciowego CAT 5 lub dedykowanego kabla komunikacyjnego do połączenia z falownikiem.
• Uziemienie: Należy podłączyć przewód uziemiający do punktu GND na obudowie.

Uruchomienie

Przed uruchomieniem sprawdź poprawność wszystkich połączeń, polaryzację kabli DC oraz uziemienie. Upewnij się, że falownik jest kompatybilny z akumulatorem.

1. Włącz wyłącznik DC na akumulatorze.
2. Naciśnij wyłącznik zasilania (Power Switch).
3. Po około 5 sekundach niebieska dioda LED powinna zacząć migać, co oznacza normalną pracę.
4. Skonfiguruj falownik za pomocą aplikacji Solplanet.

Konserwacja

Aby zapewnić długotrwałą pracę systemu, zaleca się regularne przeglądy:

• Czyszczenie: Co 6-12 miesięcy sprawdzać stan obudowy i czyścić urządzenie.
• Stan pracy: Co 6 miesięcy sprawdzać, czy nie występują nietypowe dźwięki, czy diody LED działają poprawnie i czy parametry są w normie.
• Połączenia elektryczne: Co 6-12 miesięcy sprawdzać, czy kable nie są poluzowane, odbarwione lub uszkodzone.
• Uziemienie: Co 6-12 miesięcy sprawdzać ciągłość uziemienia.
