Solplanet ASW 05-12kH-T2/T3 Trójfazowy Inwerter Hybrydowy - Instrukcja Obsługi
Kompletna instrukcja obsługi dla trójfazowych inwerterów hybrydowych Solplanet serii ASW 05-12kH-T2 oraz T3. Dowiedz się jak bezpiecznie zamontować, podłączyć i skonfigurować urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Solplanet ASW 05-12kH-T2/T3 to zaawansowany, trójfazowy inwerter hybrydowy beztransformatorowy, zaprojektowany do współpracy z instalacjami fotowoltaicznymi oraz systemami magazynowania energii. Urządzenie umożliwia optymalizację autokonsumpcji, przechowywanie energii w akumulatorach oraz zasilanie odbiorników w trybie awaryjnym (EPS) w przypadku awarii sieci energetycznej.
Bezpieczeństwo
Instalacja i obsługa inwertera muszą być wykonywane wyłącznie przez wykwalifikowany personel. Urządzenie pracuje pod wysokim napięciem, dlatego należy bezwzględnie przestrzegać zasad bezpieczeństwa, używać izolowanych narzędzi i środków ochrony osobistej. Zabrania się otwierania obudowy inwertera oraz dotykania nieizolowanych końcówek kabli. W przypadku wystąpienia zwarcia lub awarii uziemienia, system może pozostać pod napięciem, co stwarza ryzyko porażenia prądem.
Uruchomienie i obsługa
Przed uruchomieniem należy sprawdzić poprawność montażu, połączeń elektrycznych oraz uziemienia. Uruchomienie odbywa się poprzez włączenie przełącznika DC, a następnie skonfigurowanie parametrów za pomocą aplikacji Solplanet. Aplikacja umożliwia wybór trybu pracy, ustawienie kodu sieciowego oraz monitorowanie parametrów systemu w czasie rzeczywistym.
Konserwacja
Aby zapewnić długotrwałą i bezawaryjną pracę, zaleca się coroczne czyszczenie styków przełącznika DC oraz dbanie o drożność wlotów i wylotów powietrza. Przed przystąpieniem do prac konserwacyjnych należy odłączyć inwerter od wszystkich źródeł napięcia i odczekać co najmniej 30 minut, aż temperatura obudowy spadnie do bezpiecznego poziomu.
Usterki i utylizacja
W przypadku wystąpienia błędu, na ekranie lub w aplikacji pojawi się odpowiedni kod. Należy postępować zgodnie z instrukcjami w tabeli rozwiązywania problemów, np. odłączając inwerter od zasilania na 3 minuty. Jeśli problem nie ustąpi, należy skontaktować się z serwisem. Urządzenie nie powinno być utylizowane z odpadami domowymi, lecz zgodnie z lokalnymi przepisami dotyczącymi elektrośmieci.
Informacje o producencie
Solplanet
Praktyczna pomoc
Typowe problemy
Błąd 35 (Grid loss)
Sprawdź bezpieczniki, wyłączniki w rozdzielnicy, napięcie sieci oraz połączenia kabli AC.
Błąd 38 (Isolation fault)
Sprawdź rezystancję izolacji doziemnej instalacji PV, sprawdź kable i uziemienie inwertera.
Błąd 40 (Over temperature)
Sprawdź, czy wloty/wyloty powietrza nie są zablokowane i czy temperatura otoczenia nie jest zbyt wysoka.
Błąd 65 (PE wire connection fault)
Sprawdź, czy przewód uziemiający jest poprawnie podłączony do inwertera.
W192 (Meter or CT loss)
Sprawdź połączenia komunikacyjne licznika lub przekładników prądowych (CT) oraz ich kolejność faz.
Przed użyciem
- Sprawdź, czy inwerter jest poprawnie zamontowany na wsporniku ściennym.
- Upewnij się, że przełącznik DC i wyłączniki zewnętrzne są wyłączone.
- Sprawdź poprawność okablowania komunikacyjnego i złączy AC.
- Upewnij się, że metalowa obudowa inwertera jest uziemiona.
- Sprawdź, czy napięcie DC stringów nie przekracza limitów inwertera.
- Zweryfikuj poprawność polaryzacji napięcia DC.
- Upewnij się, że kolejność faz w systemach równoległych jest zgodna.
Parametry w praktyce
- MPP voltage range
- Zakres napięcia pracy trackerów MPPT, w którym inwerter osiąga optymalną wydajność.
- Rated grid voltage
- Napięcie znamionowe sieci, do której inwerter jest podłączony (np. 230V/400V).
- Max. charging/discharging power
- Maksymalna moc ładowania i rozładowania akumulatora.
- Switching time to battery-backup
- Czas przełączenia na zasilanie awaryjne w przypadku zaniku sieci (poniżej 10ms).
- Protection class (IP66)
- Stopień ochrony obudowy przed pyłem i wodą, umożliwiający montaż zewnętrzny.

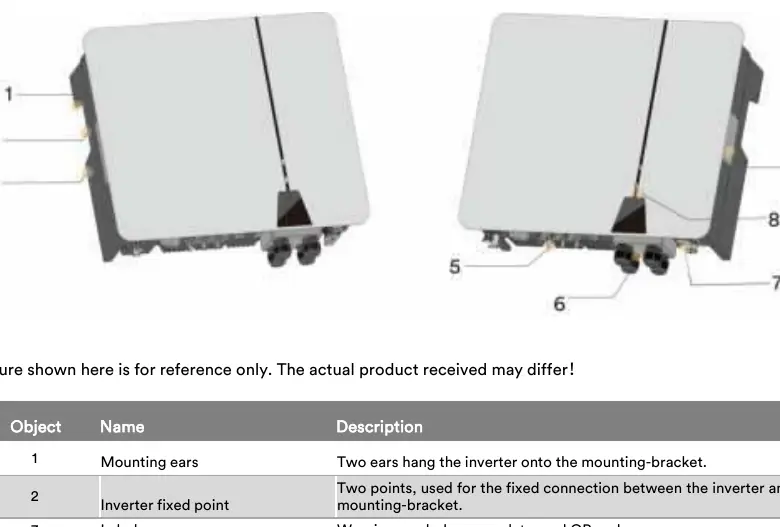

Ilustracje i schematy

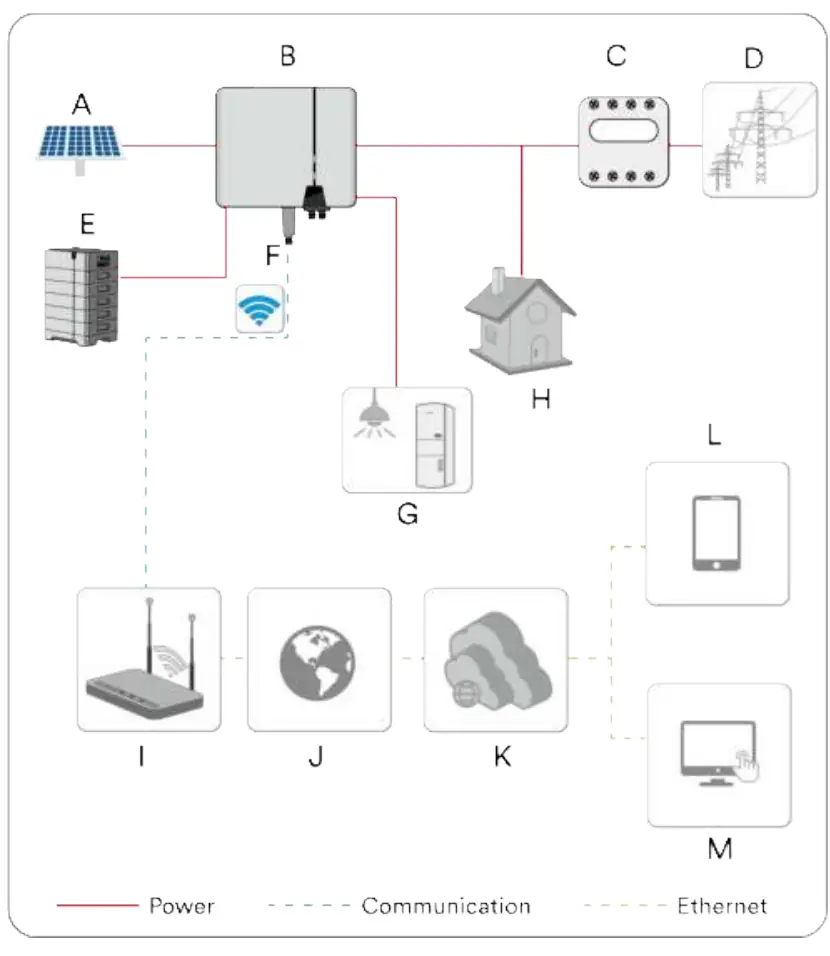

- Schemat podstawowy pokazuje połączenie inwertera z panelami PV, akumulatorem, siecią publiczną, licznikiem energii oraz odbiornikami (normalnymi i EPS).
- W systemach równoległych inwertery łączone są poprzez porty Grid i EPS, przy czym wymagana jest spójność faz.
- Wymagane jest użycie licznika energii (Smart Meter) lub przekładników prądowych (CT) do zarządzania energią.
- Dla rynków Australii i Nowej Zelandii przewód neutralny strony sieciowej i EPS musi być połączony zgodnie z normą AS/NZS 3000.
Zgodność modelu
- Inwerter musi współpracować z akumulatorami litowo-jonowymi zatwierdzonymi przez AISWEI.
- Wspierane są liczniki energii marek EASTRON i CHINT (tylko modele wskazane w instrukcji).
- W systemach równoległych wszystkie inwertery muszą być tego samego modelu.
- W trybie równoległym EPS, inwerter główny (Master) musi być podłączony do akumulatora.
