Solplanet ASW 05-15kH-T2-T3-DG Series Hybrid Inverter - Instrukcja instalacji

Opis produktu

Falowniki hybrydowe Solplanet serii ASW 05-15kH-T2-T3-DG to beztransformatorowe urządzenia trójfazowe przeznaczone do systemów fotowoltaicznych. Wyposażone są w 2 lub 3 trackery MPP oraz dedykowane złącze akumulatora. Urządzenia umożliwiają konwersję energii z paneli PV do sieci lub magazynu energii, a także obsługują zasilanie z generatora diesla. Posiadają funkcję zasilania awaryjnego (backup), która pozwala na podtrzymanie wybranych obwodów w przypadku awarii sieci.

Bezpieczeństwo

Instalacja i obsługa falownika muszą być wykonywane wyłącznie przez wykwalifikowany personel. Ze względu na wysokie napięcia występujące w systemach PV i akumulatorach, należy bezwzględnie przestrzegać zasad bezpieczeństwa: nie dotykać nieizolowanych końcówek kabli, nie otwierać obudowy urządzenia oraz stosować odpowiednie środki ochrony indywidualnej. Należy pamiętać, że nawet po odłączeniu zasilania, części systemu mogą pozostawać pod napięciem przez co najmniej 10 minut ze względu na rozładowanie kondensatorów.

Montaż i uruchomienie

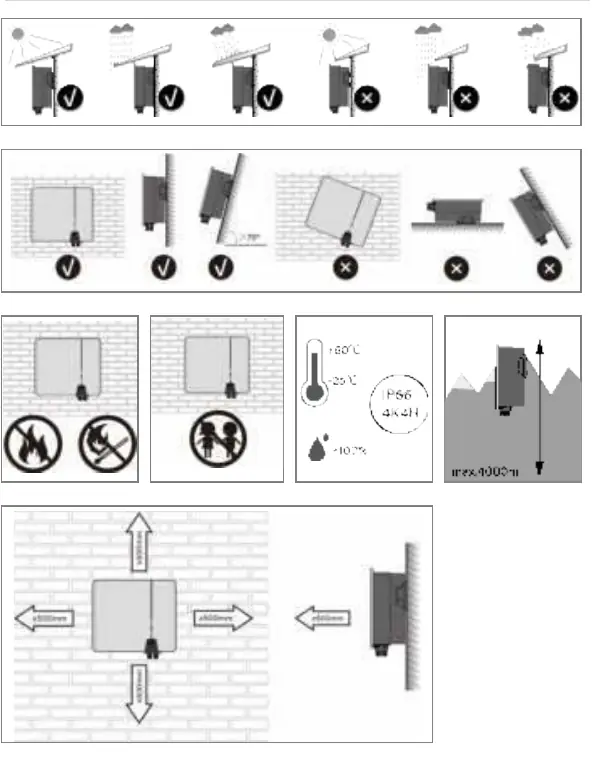

Urządzenie jest przeznaczone do montażu wewnątrz i na zewnątrz budynków. Podczas wyboru miejsca montażu należy uwzględnić odpowiednią wentylację oraz zachowanie bezpiecznych odstępów od ścian i innych urządzeń. Montaż odbywa się za pomocą dołączonego wspornika ściennego. Po zamontowaniu należy wykonać uziemienie ochronne, a następnie podłączyć złącza AC, EPS, generatora, PV oraz akumulatora zgodnie z kolorystyką i oznaczeniami na obudowie.

Komunikacja i konfiguracja

Falownik oferuje szerokie możliwości komunikacyjne, w tym porty RJ-45 dla BMS, monitoringu oraz TCP/IP. Do konfiguracji początkowej i konserwacji służy aplikacja Solplanet, dostępna na systemy Android i iOS. W trybie autokonsumpcji wymagane jest podłączenie inteligentnego licznika (Smart Meter) lub przekładników prądowych (CT), co zapewnia optymalne zarządzanie przepływami energii w systemie.

Konserwacja i utylizacja

Urządzenie nie wymaga skomplikowanej konserwacji, jednak należy regularnie sprawdzać stan połączeń i czystość obudowy. W przypadku konieczności utylizacji, falownik nie może być wyrzucany razem z odpadami domowymi. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji zużytego sprzętu elektronicznego.
