Somfy Digital Network (SDN) 0-10V Interface V2

Name: Somfy Digital Network (SDN) 0-10V Interface V2
Brand: Somfy

Instrukcja programowania interfejsu Somfy SDN 0-10V V2, umożliwiającego konwersję sygnałów analogowych 0-10V na polecenia sterujące dla systemów automatyki Somfy.

Spis treści

Opis produktu

Somfy Digital Network (SDN) 0-10V Interface V2 to zaawansowane urządzenie służące do integracji zewnętrznych systemów sterowania oświetleniem z automatyką Somfy. Interfejs odbiera standardowy analogowy sygnał ściemniania 0-10V i przekształca go na polecenia cyfrowe SDN lub animeo IP, umożliwiając precyzyjne sterowanie silnikami w krokach co 10% (0-100%).

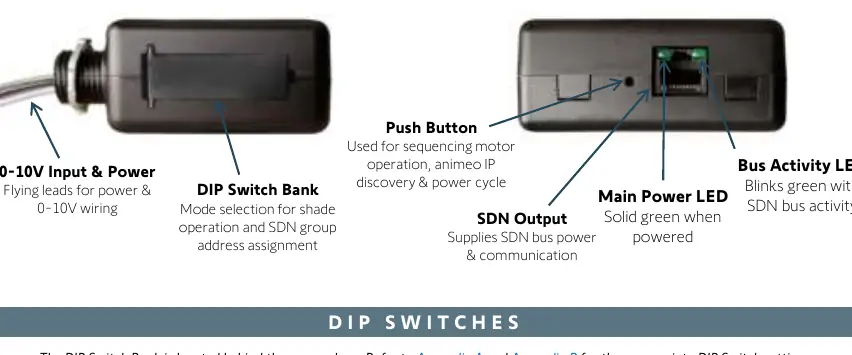

Schemat połączeń i wskaźników interfejsu

Bezpieczeństwo i instalacja

Urządzenie jest przeznaczone do montażu w puszce instalacyjnej i wymaga zasilania napięciem sieciowym. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka. Interfejs posiada obudowę przystosowaną do przestrzeni wentylacyjnych (plenum-rated). Połączenie z magistralą SDN odbywa się za pomocą standardowego kabla CAT-5e lub wyższej kategorii poprzez port RJ45.

Uruchomienie i konfiguracja

Urządzenie pracuje w dwóch głównych trybach: SDN (standalone) oraz animeo IP. Wybór trybu oraz adresacja grupy odbywają się za pomocą banków przełączników DIP znajdujących się pod pokrywą serwisową:

Bank A: Służy do wyboru funkcji sterowania (np. pozycja procentowa lub pośrednia, tryb pracy).
Bank B: Pozwala na przypisanie konkretnego adresu grupy SDN.
Przełącznik zasilania magistrali: Umożliwia włączenie lub wyłączenie zasilania +24V na segmencie SDN.

Po ustawieniu przełączników należy użyć przycisku funkcyjnego (Push Button) do przetestowania działania lub przeprowadzenia procedury wykrywania w systemie animeo IP. Dioda LED sygnalizuje stan zasilania, aktywność magistrali oraz potwierdza wykonanie operacji.

Obsługa i diagnostyka

Interfejs został zoptymalizowany pod kątem stabilności pracy z dyskretnymi sygnałami napięciowymi. W przypadku problemów z działaniem, przycisk funkcyjny pozwala na wykonanie resetu oprogramowania (przytrzymanie przez ponad 30 sekund). Szczegółowe mapowanie poziomów napięcia wejściowego na pozycje silnika znajduje się w dokumentacji technicznej, co pozwala na łatwą kalibrację z różnymi sterownikami zewnętrznymi.

Konserwacja i utylizacja

Urządzenie nie wymaga specjalistycznej konserwacji. W przypadku konieczności utylizacji należy postępować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych, przekazując sprzęt do odpowiedniego punktu zbiórki.
