Dowiedz się, jak zainstalować i skonfigurować interfejs Somfy SDN 0-10V V2, który konwertuje sygnały analogowe 0-10V na polecenia sieciowe SDN lub animeo IP.

Spis treści

Opis produktu

Interfejs Somfy SDN 0-10V V2 to zaawansowane urządzenie umożliwiające integrację systemów sterowania oświetleniem z automatyką Somfy. Urządzenie odbiera standardowy analogowy sygnał ściemniania 0-10V i konwertuje go na polecenia Somfy Digital Network (SDN) lub animeo IP, sterując silnikami w krokach co 10% (0-100%).

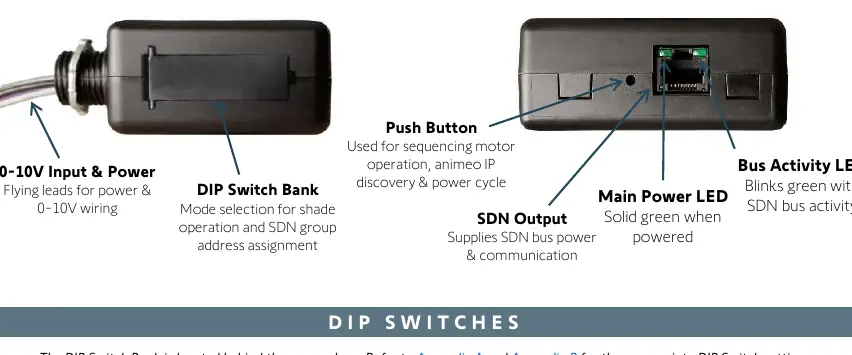

Schemat połączeń i wskaźników interfejsu

Bezpieczeństwo i instalacja

Urządzenie jest przeznaczone do montażu w puszce przyłączeniowej i musi być instalowane przez wykwalifikowanego elektryka, ponieważ jest zasilane napięciem sieciowym AC. Obudowa posiada klasę plenum-rated. Połączenie z magistralą SDN odbywa się za pomocą standardowego kabla CAT-5e lub wyższej kategorii poprzez port RJ45.

Uruchomienie i konfiguracja

Konfiguracja odbywa się za pomocą przełączników DIP ukrytych pod klapką serwisową:

Bank A: Służy do wyboru funkcji sterowania (np. pozycja procentowa, pozycja pośrednia, tryb animeo IP).
Bank B: Pozwala na przypisanie konkretnego adresu grupowego SDN.
Przełącznik Bus Power: Umożliwia włączenie lub wyłączenie zasilania magistrali +24V.

Urządzenie obsługuje dwa główne tryby pracy: SDN (standalone) oraz animeo IP. W trybie SDN możliwe jest sterowanie wszystkimi silnikami (broadcast) lub konkretną grupą. W trybie animeo IP urządzenie jest wykrywane jako 6-przyciskowa klawiatura, co pozwala na precyzyjne sterowanie roletami.

Obsługa i diagnostyka

Interfejs wyposażony jest w przycisk funkcyjny służący do sekwencyjnego sterowania silnikami, wykrywania urządzeń w systemie animeo IP oraz resetowania ustawień. Diody LED informują o stanie zasilania oraz aktywności na magistrali SDN. W przypadku problemów z działaniem, należy sprawdzić ustawienia przełączników DIP oraz poprawność okablowania zgodnie z tabelą kolorów przewodów (Violet: 0-10V+, Pink: 0-10V-, White: Neutral, Black: Line).

Dane techniczne

Urządzenie jest zoptymalizowane do pracy z szerokim zakresem napięć 0-10V (od 0.75V do 9.1V), co zapewnia kompatybilność z różnymi producentami systemów oświetleniowych. Szczegółowe tabele zależności napięcia wejściowego od pozycji silnika znajdują się w dokumentacji technicznej urządzenia.
