Instrukcja obsługi jump-startera z kompresorem Stanley 1000A J5C09
Szybki przewodnik po instrukcji obsługi jump-startera Stanley 1000A J5C09. Dowiedz się, jak bezpiecznie uruchomić pojazd, naładować urządzenie, korzystać z kompresora i portów USB.
Spis treści
Najważniejsze informacje z instrukcji
Urządzenie Stanley 1000A Jump-Starter z kompresorem (model J5C09) służy do awaryjnego uruchamiania pojazdów z instalacją 12V DC, pompowania opon oraz zasilania urządzeń USB i 12V. Ważne: Urządzenie jest dostarczane w stanie częściowo naładowanym. Przed pierwszym użyciem należy je ładować przez pełne 40 godzin lub do momentu, aż zielona dioda LED stanu baterii zaświeci się na stałe. Urządzenie wymaga regularnego ładowania (co najmniej co 30 dni), aby zachować żywotność baterii.
Opis urządzenia
Urządzenie wyposażone jest w:
- Zaciski rozruchowe (czerwony + i czarny -)
- Wbudowaną ładowarkę AC 120V
- Port USB (5V/2.1A)
- Gniazdo akcesoriów 12V DC
- Kompresor z wężem i dyszą Sure Fit
- Lampę awaryjną LED
Ładowanie urządzenia
Ładowanie odbywa się za pomocą wbudowanej ładowarki AC:
- Podnieś pokrywę adaptera AC z tyłu urządzenia.
- Podłącz przedłużacz do urządzenia, a następnie do standardowego gniazdka ściennego 120V AC.
- Ładuj, aż zaświeci się zielona dioda LED stanu baterii.
- Po naładowaniu odłącz przedłużacz.
Uruchamianie pojazdu (Jump-Start)
- Wyłącz zapłon pojazdu i wszystkie akcesoria. Zaciągnij hamulec ręczny.
- Upewnij się, że przełącznik Jump-Startera jest w pozycji OFF.
- Podłącz czerwony zacisk (+) do dodatniego bieguna akumulatora pojazdu.
- Podłącz czarny zacisk (-) do masy pojazdu (solidny, nieruchomy element metalowy, nie bezpośrednio do bieguna akumulatora).
- Ustaw przełącznik Jump-Startera w pozycji ON.
- Uruchom silnik (próby 5-6 sekundowe).
- Po uruchomieniu wyłącz przełącznik Jump-Startera, odłącz czarny zacisk, a następnie czerwony.
Obsługa kompresora
- Wyjmij wąż kompresora z kanału przechowywania.
- Przykręć dyszę Sure Fit do zaworu opony (nie dokręcaj zbyt mocno).
- Włącz przełącznik kompresora.
- Obserwuj manometr i wyłącz kompresor po osiągnięciu żądanego ciśnienia.
- Odkręć dyszę i pozwól urządzeniu ostygnąć przed schowaniem.
Rozwiązywanie problemów
- Urządzenie nie ładuje się: Sprawdź, czy wszystkie funkcje są wyłączone i czy używasz sprawnego gniazdka AC.
- Silnik nie uruchamia się: Upewnij się, że urządzenie jest w pełni naładowane, przełącznik jest w pozycji ON, a zaciski są prawidłowo podłączone.
- Kompresor nie pompuje: Sprawdź, czy dysza jest szczelnie przykręcona. Jeśli urządzenie się przegrzało, odczekaj 30 minut na ostygnięcie.
Praktyczna pomoc
Typowe problemy
Urządzenie nie ładuje się
Upewnij się, że wszystkie funkcje urządzenia są wyłączone i używasz sprawnego przedłużacza podłączonego do gniazdka 120V AC.
Silnik nie uruchamia się
Sprawdź, czy urządzenie jest w pełni naładowane, przełącznik zasilania jest w pozycji ON, a zaciski są prawidłowo podłączone do akumulatora i masy pojazdu.
Kompresor nie pompuje
Upewnij się, że dysza jest dobrze dokręcona do zaworu. Jeśli kompresor się przegrzał, wyłącz go i odczekaj około 30 minut na ostygnięcie.
Przed użyciem
- Naładuj urządzenie przez 40 godzin przed pierwszym użyciem.
- Sprawdź, czy wszystkie przełączniki są w pozycji OFF przed podłączeniem.
- Upewnij się, że pojazd posiada system 12V DC.
- Sprawdź stan kabli i zacisków pod kątem uszkodzeń.
- Upewnij się, że pracujesz w bezpiecznym, suchym i dobrze wentylowanym miejscu.
Parametry w praktyce
- Ampery rozruchowe
- 1000A szczytowe, 500A chwilowe (300A przez 5 sekund).
- Ciśnienie kompresora
- Maksymalnie 120 PSI.
Ilustracje i schematy

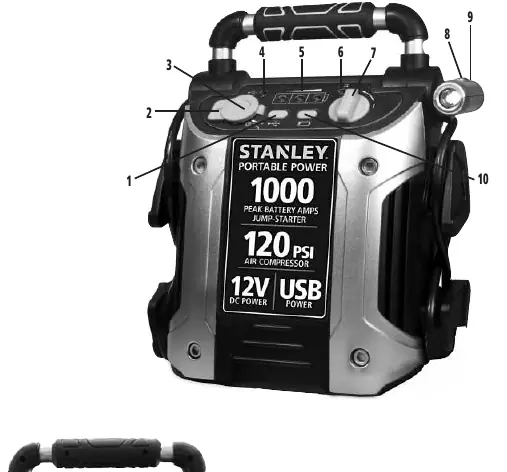

- Panel przedni zawiera wskaźniki LED stanu baterii, wskaźnik odwrotnej polaryzacji oraz przyciski zasilania.
- Zaciski (czerwony + i czarny -) znajdują się z tyłu urządzenia.
- Wąż kompresora i dysza Sure Fit są przechowywane w kanale z tyłu urządzenia.
Zgodność modelu
- Tylko do pojazdów z systemem 12V DC.
- Nie używać do ładowania baterii suchych (domowych).
- Nie używać na łodziach (nie jest to urządzenie morskie).
