Instrukcja obsługi diody LED SMD Stanley 1111C Series
Szybki przewodnik techniczny dla diod LED SMD serii Stanley 1111C. Zawiera specyfikacje elektryczne, wymiary, wytyczne dotyczące lutowania oraz charakterystykę prądową.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi kartę katalogową i przewodnik techniczny dla diod LED SMD serii Stanley 1111C. Zawiera kluczowe parametry elektryczne, optyczne oraz wytyczne dotyczące bezpiecznego montażu i lutowania komponentów.
Opis i zastosowanie
Diody serii 1111C to ultra-kompaktowe diody LED typu SMT, zaprojektowane zgodnie ze standardami dla obudów 1608 (0603). Charakteryzują się jasną, szeroką i równomierną dystrybucją światła. Znajdują zastosowanie w urządzeniach mobilnych (telefony komórkowe, pagery, PDA) oraz w oprzyrządowaniu przemysłowym i medycznym.
Dane techniczne i charakterystyka
Diody występują w różnych wariantach kolorystycznych (Red, Orange, Yellow, Yellow Green, Green, Pure Green). Kluczowe parametry obejmują:
- Napięcie przewodzenia (VF): Zależne od koloru, typowo od 1.7V do 2.2V.
- Natężenie prądu przewodzenia (IF): Standardowo 20 mA.
- Maksymalna moc rozpraszana (Pd): Od 57.5 mW do 70 mW w zależności od modelu.
- Temperatura pracy: Od -30°C do +85°C.
- Temperatura przechowywania: Od -40°C do +100°C.
Wytyczne dotyczące lutowania
Aby zapewnić niezawodność komponentów, należy przestrzegać następujących warunków:
- Lutownica ręczna: Temperatura grota max. 280°C, czas lutowania max. 3 sekundy.
- Lutowanie zanurzeniowe (Dip): Podgrzewanie wstępne 120-150°C, temperatura kąpieli max. 260°C, czas zanurzenia max. 5 sekund.
- Lutowanie rozpływowe (Reflow): Należy przestrzegać krzywej grzania określonej w instrukcji (wzrost temperatury 5°C/sek, czas 60-120 sek).
Czyszczenie i konserwacja
Jeśli czyszczenie jest wymagane, należy stosować się do poniższych zasad:
- Używać wyłącznie alkoholu etylowego lub izopropylowego.
- Czas czyszczenia nie powinien przekraczać 1 minuty.
- Temperatura środka czyszczącego musi być niższa niż 40°C.
- W przypadku czyszczenia ultradźwiękowego należy zachować ostrożność i dobrać odpowiednią moc urządzenia, aby nie uszkodzić struktury diody.
Praktyczna pomoc
Typowe problemy
Przegrzanie komponentu podczas lutowania
Przestrzegaj rygorystycznie limitów temperatury (280°C dla lutownicy ręcznej) oraz czasu (max 3 sekundy).
Uszkodzenie żywicy diody podczas czyszczenia
Unikaj agresywnych rozpuszczalników. Stosuj wyłącznie alkohol etylowy lub izopropylowy przez czas krótszy niż 1 minuta.
Przed użyciem

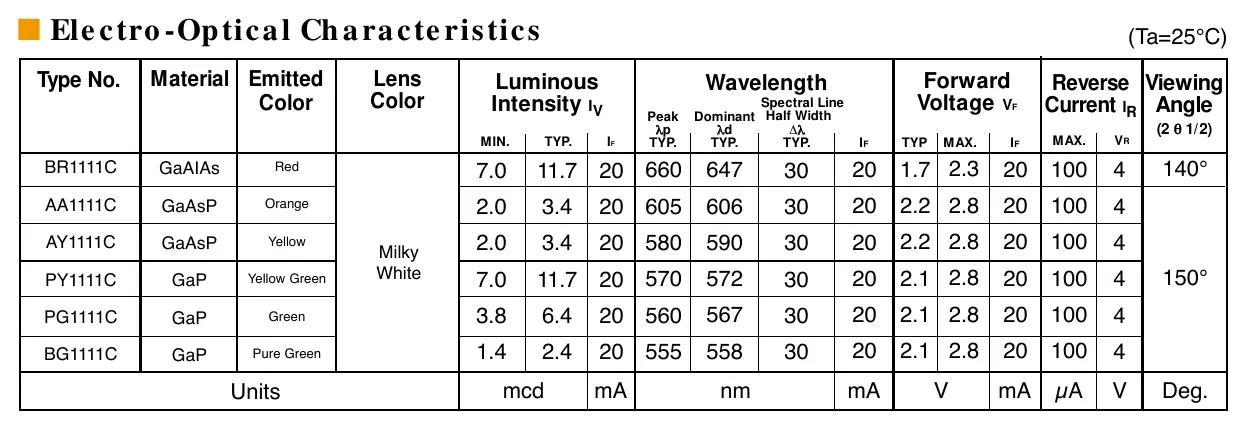

- Sprawdź dokładny typ diody (BR, AA, AY, PY, PG, BG) zgodnie z tabelą charakterystyk.
- Upewnij się, że projekt PCB uwzględnia wymiary podane w sekcji Outline Dimensions.
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie -30 do +85°C.
- Przygotuj odpowiednie warunki dla wybranej metody lutowania (ręczne, zanurzeniowe lub rozpływowe).
Parametry w praktyce
- Forward Voltage (VF)
- Napięcie przewodzenia diody przy zadanym prądzie IF (20 mA).
- Luminous Intensity (IV)
- Jasność diody mierzona w mcd (milikandelach).
- Power Dissipation (Pd)
- Maksymalna moc, jaką dioda może rozproszyć bez uszkodzenia.
Ilustracje i schematy

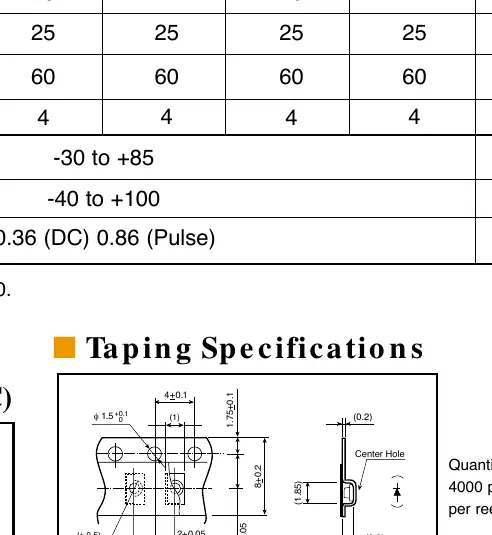

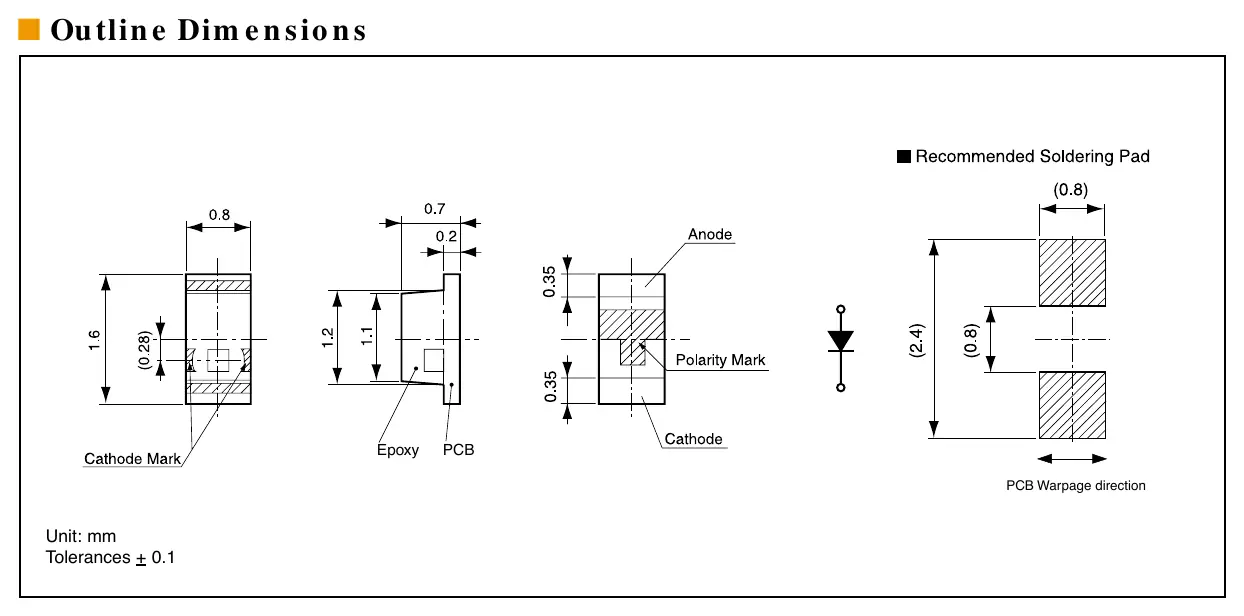

- Rysunek wymiarów (Outline Dimensions) przedstawia precyzyjne wymiary w mm, niezbędne do zaprojektowania padów na płytce PCB.
- Wykres deratingu prądu (Operation Current Derating Chart) pokazuje bezpieczny zakres prądu przewodzenia w zależności od temperatury otoczenia.
- Wykres rozkładu przestrzennego (Spatial Distribution) ilustruje kąt świecenia diody.
Zgodność modelu
- Diody są przeznaczone do montażu powierzchniowego (SMT).
- Wymagają przestrzegania specyficznych warunków termicznych podczas montażu.
