Instrukcja serwisowa klimatyzatora Stealth Pinnacle
Kompletny przewodnik serwisowy dla klimatyzatorów Stealth serii Pinnacle. Zawiera szczegółowe specyfikacje techniczne, instrukcje montażu, schematy elektryczne, procedury konserwacji oraz pełną listę kodów błędów i rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa jest przeznaczona dla wykwalifikowanych techników zajmujących się instalacją i konserwacją klimatyzatorów Stealth serii Pinnacle. Dokument zawiera szczegółowe dane techniczne, schematy elektryczne, procedury instalacji oraz zaawansowane metody rozwiązywania problemów.
Opis urządzenia i specyfikacje
Instrukcja obejmuje modele SC-09ZPL-HP230 oraz SC-12ZPL-HP230. Dokumentacja zawiera szczegółowe tabele specyfikacji, w tym wydajność chłodzenia i grzania, parametry elektryczne, przepływ powietrza oraz wymiary jednostek wewnętrznych i zewnętrznych.
Instalacja
Proces instalacji obejmuje:

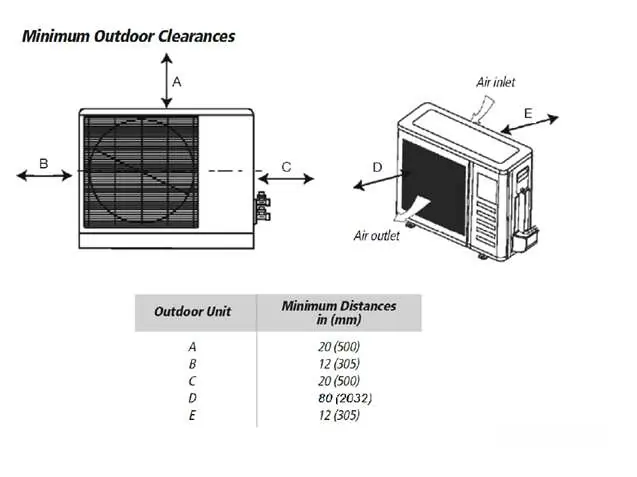

- Wybór odpowiedniej lokalizacji montażu z zachowaniem wymaganych odstępów (szczegółowe schematy w sekcji 8.1).
- Montaż stelaża ściennego i przygotowanie otworów instalacyjnych.
- Podłączenie przewodów elektrycznych zgodnie ze schematami (sekcja 5).
- Podłączenie rur chłodniczych, wykonanie próżni i test szczelności.
- Instalację sterownika przewodowego (jeśli dotyczy).
Obsługa i funkcje

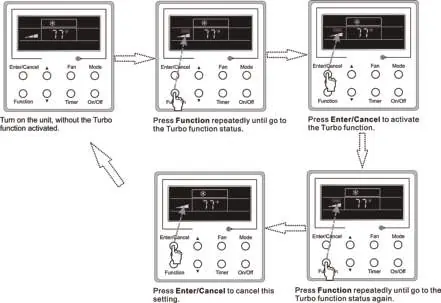

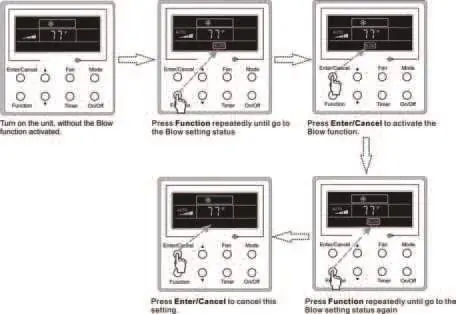

Instrukcja opisuje obsługę za pomocą pilota zdalnego sterowania oraz konfigurację inteligentnego sterowania (Smart Control) przez aplikację mobilną. Omówiono funkcje takie jak tryb Turbo, tryb Auto, funkcje oszczędzania energii, tryb nocny (Sleep) oraz sterowanie nawiewem (swing).
Konserwacja i rozwiązywanie problemów
Sekcja serwisowa zawiera:
- Kody błędów: Szczegółowa lista kodów (np. E1, E2, F0, E5, H6) wraz z opisem statusu urządzenia i możliwymi przyczynami awarii.
- Procedury diagnostyczne: Schematy blokowe ułatwiające diagnozę usterek czujników temperatury, silników wentylatorów, modułów IPM oraz problemów z komunikacją.
- Demontaż: Instrukcja krok po kroku dotycząca demontażu jednostki wewnętrznej i zewnętrznej w celu wymiany podzespołów.
Praktyczna pomoc
Typowe problemy
E1 - Wysokie ciśnienie w systemie
Sprawdź, czy czynnik chłodniczy nie jest przepełniony, sprawdź wymiennik ciepła pod kątem zabrudzeń lub złej wentylacji.
E2 - Ochrona przed zamarzaniem
Sprawdź przepływ powietrza, prędkość wentylatora i czystość parownika.
F0 - Wyciek czynnika chłodniczego
Sprawdź szczelność układu chłodniczego.
E5 - Ochrona nadprądowa
Sprawdź stabilność napięcia zasilania oraz czy parownik nie jest zanieczyszczony.
H6 - Awaria silnika wentylatora
Sprawdź połączenia elektryczne silnika i czy łopatki wentylatora obracają się swobodnie.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową urządzenia.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Sprawdź, czy wloty i wyloty powietrza nie są zablokowane.
- Upewnij się, że wszystkie połączenia elektryczne są dokręcone.
- Sprawdź, czy zawory gazowe i cieczowe są całkowicie otwarte.
Parametry w praktyce
- Cooling Capacity
- Wydajność chłodzenia urządzenia (Btu/h).
- Heating Capacity
- Wydajność grzania urządzenia (Btu/h).
Ilustracje i schematy
- Schemat połączeń elektrycznych jednostki wewnętrznej i zewnętrznej.
- Schemat obiegu czynnika chłodniczego.
- Wymiary montażowe jednostki wewnętrznej i zewnętrznej.
Zgodność modelu
- Wymaga profesjonalnego montażu przez wykwalifikowany personel.
- Współpracuje z aplikacją WiFi Smart (Android/iOS).
- Wymaga zasilania 208/230V.
