Instrukcja obsługi wyciągarki elektrycznej Stealth 13V2S12-CAD
Kompletny przewodnik po obsłudze, montażu i konserwacji wyciągarki elektrycznej Stealth. Dowiedz się, jak bezpiecznie używać urządzenia, podłączyć zasilanie, przeprowadzać techniki wyciągania oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wyciągarka Stealth jest urządzeniem przeznaczonym do pracy przerywanej. Aby zapewnić bezpieczeństwo i długą żywotność urządzenia, należy przestrzegać następujących zasad:
- Praca przerywana: Nie używaj wyciągarki w sposób ciągły. Jeśli silnik stanie się gorący, przerwij pracę na około 8 minut, aby ostygł.
- Bezpieczeństwo liny: Na bębnie musi znajdować się zawsze minimum 5 zwojów liny. Nigdy nie używaj wyciągarki do podnoszenia ludzi lub zwierząt.
- Zasilanie: Podczas pracy silnik pojazdu powinien pracować, aby zapobiec rozładowaniu akumulatora.
- Technika: Zawsze używaj rękawic ochronnych podczas obsługi liny. Nigdy nie stawaj nad liną pod napięciem.
Opis urządzenia
Wyciągarka składa się z silnika, bębna, przekładni, układu hamulcowego, sprzęgła (do wolnego rozwijania liny) oraz układu sterowania (przekaźnik, pilot przewodowy/bezprzewodowy). Opcjonalnie może być wyposażona w prowadnicę rolkową oraz zblocze.

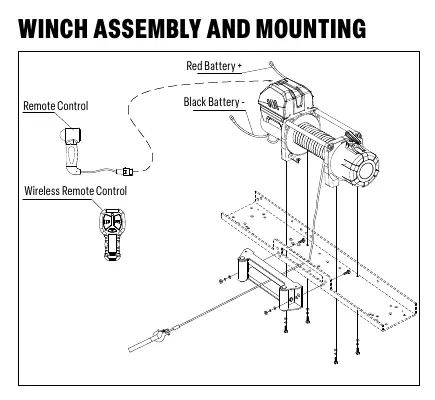

Montaż i instalacja
Wyciągarka posiada standardowy wzór śrub montażowych. Należy upewnić się, że jest zamontowana na płaskiej powierzchni, aby zapewnić prawidłowe ustawienie silnika, bębna i przekładni. Niewłaściwe ustawienie może prowadzić do uszkodzenia urządzenia.
Podłączenie elektryczne
Podłączenie wymaga połączenia przekaźnika z silnikiem oraz akumulatorem pojazdu. Należy zwrócić szczególną uwagę na schemat połączeń przewodów (J1, J2, J3, J+ oraz F1, F2, A). Zaleca się instalację izolatora akumulatora w celu ochrony instalacji elektrycznej pojazdu.
Techniki wyciągania
Przed rozpoczęciem wyciągania należy zaplanować trasę i zabezpieczyć pojazd. Używaj zblocza (snatch block) przy obciążeniach przekraczających 70% maksymalnego uciągu, aby zmniejszyć obciążenie liny i silnika. Zawsze używaj zawiesi lub pasów do mocowania do punktów kotwiczenia; nigdy nie owijaj liny wokół obiektu i nie zaczepiaj haka o samą linę.
Konserwacja
Regularnie sprawdzaj dokręcenie śrub montażowych oraz stan połączeń elektrycznych. Usuwaj brud i korozję. Przekładnia jest fabrycznie nasmarowana smarem litowym odpornym na wysokie temperatury i nie wymaga wewnętrznego smarowania.
Wymiana liny
Jeśli lina wykazuje oznaki zużycia lub strzępienia, musi zostać wymieniona. Podczas nawijania nowej liny należy zachować kierunek nawijania (od dołu bębna) i nawijać ją pod obciążeniem (minimum 10% uciągu), aby uniknąć uszkodzeń.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź połączenia pilota, stan akumulatora i połączenia kablowe. Sprawdź, czy przekaźnik działa.
Silnik pracuje, ale bęben się nie obraca
Upewnij się, że sprzęgło jest w pozycji załączonej (IN).
Silnik przegrzewa się
Wyciągarka jest przeznaczona do pracy przerywanej. Przerwij pracę i pozwól silnikowi ostygnąć przez około 8 minut.
Wadliwe działanie hamulca
Sprawdź, czy lina nie jest nawinięta w złym kierunku lub czy płytka hamulca nie wymaga regulacji/wymiany.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub montażowych.
- Sprawdź stan liny (brak przetarć, węzłów).
- Upewnij się, że na bębnie jest co najmniej 5 zwojów liny.
- Załóż rękawice ochronne.
- Sprawdź działanie sprzęgła (IN/OUT).
- Upewnij się, że pilot jest podłączony.
Parametry w praktyce
- Rated line pull
- Maksymalny uciąg (13500 lbs / 6123 kg) na pierwszej warstwie liny.
- Gear reduction ratio
- Przełożenie przekładni 265:1.
Ilustracje i schematy
- Schemat połączeń elektrycznych przekaźnika i silnika.
- Rysunek złożeniowy (exploded view) wszystkich części wyciągarki.
- Metoda regulacji kąta hamulca.
Zgodność modelu
- Wymaga zasilania 12V lub 24V (zależnie od modelu).
- Zalecane użycie izolatora akumulatora.
- Wymaga montażu na płaskiej powierzchni.
