Instrukcja obsługi elektrycznego podnośnika przyczepy Haul-Master 12V
Szybki przewodnik po instrukcji obsługi elektrycznego podnośnika przyczepy Haul-Master 12V. Dowiedz się, jak bezpiecznie zamontować, podłączyć i obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy elektrycznego podnośnika przyczepy Haul-Master 12V (model 58203). Urządzenie jest przeznaczone wyłącznie do przyczep z dyszlem typu A-frame. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zakazem przekraczania udźwigu (3500 lb) oraz wymogiem stosowania podnośnika wyłącznie na twardym, poziomym podłożu.
Opis urządzenia

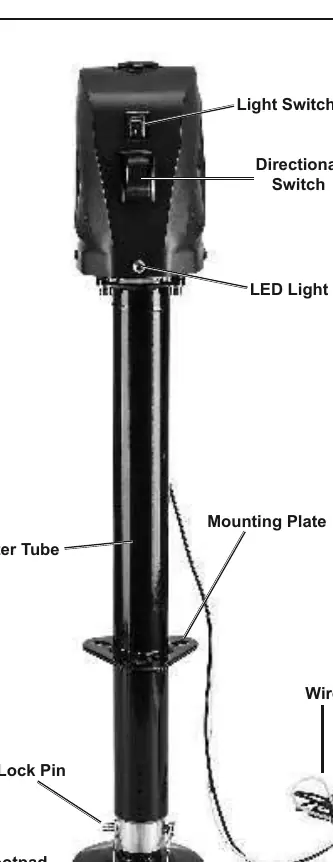

Podnośnik wyposażony jest w silnik elektryczny, przełącznik kierunkowy (góra/dół), oświetlenie LED oraz przełącznik światła. W zestawie znajduje się również korba do obsługi ręcznej w razie awarii zasilania. Kluczowe elementy to obudowa silnika, rura zewnętrzna, płyta montażowa oraz stopka.

Montaż i instalacja
Montaż musi być wykonany na dyszlu typu A-frame. Przed przystąpieniem do prac należy zabezpieczyć koła przyczepy klinami i podeprzeć ramę przyczepy za pomocą kobyłek (jack stands).Kroki montażu:

- Usuń istniejący podnośnik, jeśli jest zamontowany.
- Zdejmij stopkę, wyjmując zawleczkę (Lock Pin).
- W celu zapewnienia prawidłowego uziemienia, usuń farbę z otworu montażowego na podnośniku oraz na dyszlu przyczepy.
- Wsuń podnośnik w otwór montażowy tak, aby obudowa silnika była skierowana do przodu.
- Przykręć płytę montażową do ramy przyczepy za pomocą śrub, nakrętek i podkładek (zgodnie z wytycznymi w instrukcji). Użyj klucza dynamometrycznego, aby zapewnić odpowiednie dokręcenie.
- Zamontuj ponownie stopkę i zabezpiecz ją zawleczką.
Podłączenie elektryczne
Podnośnik posiada wbudowany wyłącznik automatyczny. Podłączenie powinno być wykonane przez wykwalifikowanego technika, jeśli użytkownik nie posiada odpowiedniej wiedzy.
- Odłącz kabel ujemny akumulatora przyczepy.
- Podłącz czarny przewód bezpośrednio do bieguna dodatniego (+) akumulatora.
- Podłącz biały przewód uziemiający do bieguna ujemnego (-) akumulatora.
- Podłącz ponownie kabel ujemny akumulatora.
Obsługa podnośnika
Obsługa elektryczna: Upewnij się, że podnośnik jest podłączony do zasilania. Użyj przełącznika kierunkowego, aby podnieść lub opuścić przyczepę. Zwolnij przełącznik, gdy silnik zwalnia lub się wyłącza, aby uniknąć uszkodzenia.Obsługa ręczna: W przypadku braku zasilania, odłącz zasilanie elektryczne, zdejmij osłonę ochronną na górze podnośnika, włóż korbę na wał napędowy i obracaj nią, aby podnieść lub opuścić przyczepę.

Konserwacja i czyszczenie
Przed każdą konserwacją należy zdemontować podnośnik z przyczepy. Regularnie sprawdzaj stan techniczny urządzenia, w tym dokręcenie śrub, stan spawów oraz ewentualne luzy. Jeśli podnośnik był narażony na działanie słonej wody, należy go przemyć świeżą wodą i nasmarować ruchome części lekkim olejem. Po użyciu wytrzyj zewnętrzne powierzchnie czystą szmatką.
Dane techniczne
- Udźwig: 3500 lb
- Zakres podnoszenia: 9" – 31-1/2"
- Zastosowanie: Przyczepy z dyszlem typu A-frame
- Zasilanie: 12V DC
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia elektryczne, upewnij się, że akumulator jest naładowany. Podnośnik posiada wbudowany wyłącznik automatyczny, który resetuje się po przeciążeniu.
Upewnij się, że nie przekroczono maksymalnego udźwigu (3500 lb) oraz że podnośnik jest używany na twardym, poziomym podłożu.
Oświetlenie działa tylko wtedy, gdy podnośnik jest prawidłowo podłączony do zasilania 12V.
Przed użyciem
- Sprawdź, czy wszystkie śruby są dokręcone.
- Upewnij się, że podnośnik jest zamontowany na twardym, poziomym podłożu.
- Zabezpiecz koła przyczepy klinami.
- Sprawdź, czy podnośnik jest w pełni schowany przed rozpoczęciem holowania.
- Załóż okulary ochronne podczas obsługi.
Parametry w praktyce
- Udźwig 3500 lb
- Maksymalna waga, jaką podnośnik może bezpiecznie podnieść.
- Zakres podnoszenia 9" – 31-1/2"
- Długość wysuwu podnośnika od pozycji całkowicie złożonej do maksymalnie wysuniętej.
Ilustracje i schematy
- Schemat montażu pokazuje prawidłowe ustawienie obudowy silnika (skierowanej do przodu) oraz sposób przykręcenia płyty montażowej.
- Schemat części przedstawia wszystkie elementy składowe, w tym korbę, zawleczkę i przewody, co ułatwia identyfikację części zamiennych.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do przyczep z dyszlem typu A-frame.
- Nie używać do celów lotniczych.
- Wymaga zasilania 12V DC.
