Instrukcja obsługi wciągarki elektrycznej Warrior 135PHS12 / 135PHA12

Najważniejsze informacje z instrukcji

Wciągarka Warrior 135PHS12/135PHA12 jest urządzeniem przeznaczonym do pracy przerywanej. Nigdy nie używaj wciągarki do podnoszenia ludzi ani jako dźwigu do ładunków pionowych. Przed użyciem upewnij się, że znasz zasady bezpiecznej pracy, w tym konieczność pozostawienia co najmniej 5 zwojów liny na bębnie oraz unikanie przeciążeń. W przypadku pracy pod dużym obciążeniem (powyżej 70% uciągu) zaleca się stosowanie zblocza.

Opis urządzenia

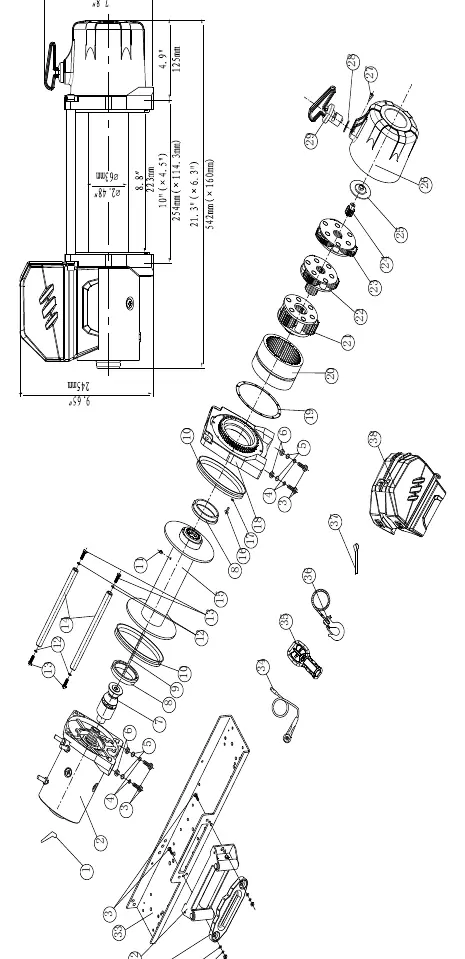

Wciągarka składa się z silnika zasilanego akumulatorem 12/24V, bębna na linę, przekładni redukcyjnej, hamulca automatycznego oraz sprzęgła umożliwiającego swobodne rozwijanie liny (free spooling). Sterowanie odbywa się za pomocą przewodowego pilota lub bezprzewodowego sterownika.

Montaż i instalacja

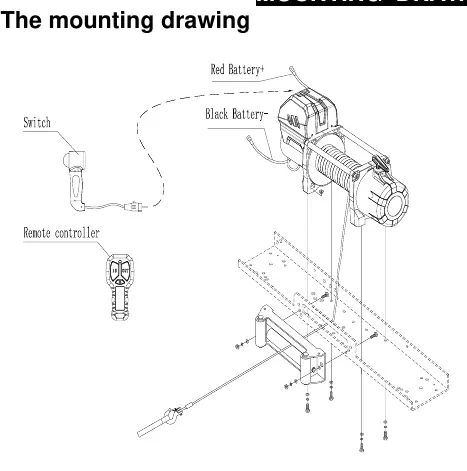

Wciągarka posiada standardowy wzór śrub montażowych. Należy ją montować na płaskiej powierzchni, aby zapewnić prawidłowe ustawienie silnika, bębna i obudowy przekładni. Proces montażu obejmuje:

• Przykręcenie prowadnicy liny (roller fairlead) do kanału montażowego.
• Zamocowanie wciągarki do kanału montażowego za pomocą śrub M10.
• Podłączenie przewodów zasilających do akumulatora zgodnie ze schematem.
• Sprawdzenie kierunku obrotów bębna przed pierwszym użyciem.

Obsługa wciągarki

Przed rozpoczęciem pracy należy ustawić sprzęgło w pozycji "CLUTCH IN". Aby rozwinąć linę, ustaw sprzęgło w pozycji "CLUTCH OUT". Podczas pracy należy zawsze używać rękawic ochronnych. Nie pozwól, aby lina przesuwała się przez dłonie. Po zakończeniu pracy należy odłączyć zasilanie i zabezpieczyć pilota.

Techniki pracy i bezpieczeństwo

Podczas wyciągania pojazdu należy:

• Zawsze używać zblocza lub zawiesi, nigdy nie zaczepiać haka bezpośrednio o linę.
• Unikać pracy pod ostrym kątem, aby lina nie nawijała się nierówno.
• Stosować koc lub kurtkę na linie podczas pracy pod dużym obciążeniem, aby zminimalizować skutki ewentualnego zerwania.
• Utrzymywać silnik pojazdu włączony podczas pracy wciągarki, aby uniknąć rozładowania akumulatora.

Konserwacja

Regularnie sprawdzaj dokręcenie śrub montażowych oraz stan połączeń elektrycznych. Usuwaj brud i korozję. Przekładnia jest nasmarowana fabrycznie smarem litowym wysokotemperaturowym i nie wymaga wewnętrznego smarowania. W przypadku zużycia liny należy ją wymienić na identyczną, zalecaną przez producenta.

Rozwiązywanie problemów

W przypadku problemów z działaniem wciągarki, sprawdź najpierw połączenia elektryczne i stan naładowania akumulatora. Jeśli silnik nie działa, upewnij się, że pilot jest poprawnie podłączony. Jeśli bęben się nie obraca, sprawdź, czy sprzęgło jest w pełni załączone. W przypadku przegrzania silnika, przerwij pracę i pozwól urządzeniu ostygnąć.

Dane techniczne

Wciągarka oferuje maksymalny uciąg 13500 lbs (6123 kg). Przełożenie przekładni wynosi 265:1. Urządzenie jest przystosowane do pracy z liną stalową lub syntetyczną (zależnie od wersji). Wymiary montażowe to 254 mm x 114.3 mm.
