Instrukcja montażu zestawu elektrycznego haka holowniczego Toyota/Suzuki 29500774
Szybki przewodnik instalacji zestawu elektrycznego haka holowniczego 29500774 dla pojazdów Toyota i Suzuki. Zawiera instrukcje montażu, schematy podłączeń, wskazówki dotyczące bezpieczeństwa oraz diagnostykę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu elektrycznego haka holowniczego (13-pin, 12V, ISO 11446) w pojazdach Toyota i Suzuki (modele eVitara i Urban Cruiser). Montaż musi zostać przeprowadzony przez profesjonalny warsztat lub wykwalifikowany personel. Przed rozpoczęciem prac należy bezwzględnie odłączyć ujemną klemę akumulatora, aby uniknąć uszkodzenia elektroniki pojazdu, w szczególności magistrali CAN.
Przygotowanie do montażu
- Przeczytaj całą instrukcję przed rozpoczęciem prac.
- Odłącz ujemny biegun akumulatora.
- Przygotuj niezbędne narzędzia warsztatowe.
- W przypadku problemów z funkcjonowaniem, ogranicz czas diagnostyki do 0,5 godziny przed kontaktem z infolinią.
Instrukcja montażu
Montaż obejmuje demontaż elementów wykończenia wnętrza bagażnika, poprowadzenie wiązki elektrycznej oraz podłączenie do instalacji pojazdu.
- Zdemontuj elementy tapicerki bagażnika zgodnie z rysunkami (strona 5).
- Poprowadź wiązkę elektryczną zgodnie ze schematem (strona 3).
- Podłącz moduł sterujący oraz wtyczki do odpowiednich punktów w pojeździe (strony 7-8).

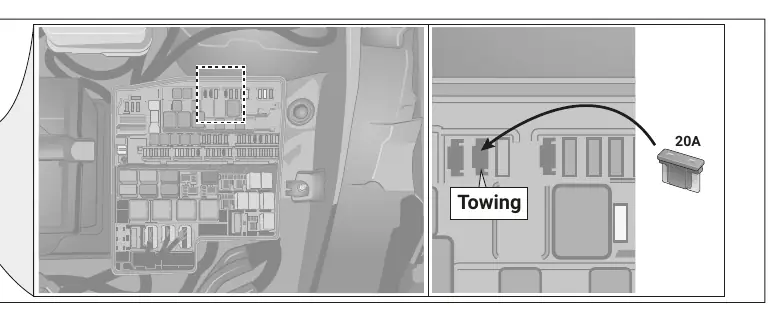

- Włóż bezpiecznik 20A do skrzynki bezpieczników w wyznaczonym miejscu (strona 8).
- Podłącz masę do punktu masowego pojazdu.
Podłączenie elektryczne
Gniazdo 13-pinowe jest zgodne ze standardem ISO 11446. Szczegółowy opis pinów znajduje się w tabeli na stronie 6, która zawiera informacje o kolorach przewodów (np. BK/WT, GY/RD) oraz maksymalnej mocy wyjściowej dla każdego obwodu.
Diagnostyka i rozwiązywanie problemów
Zestaw wyposażony jest w funkcję diagnostyki LED. W przypadku awarii kierunkowskazów przyczepy, system automatycznie aktywuje funkcję zastępowania świateł (lamp substitution), w której odpowiednie światło tylne pojazdu przejmuje funkcję kierunkowskazu, migając z odpowiednią częstotliwością.
- Jeśli kierunkowskaz przyczepy nie działa, sprawdź komunikaty na wyświetlaczu pojazdu.
- Użyj symulatora przyczepy (opcjonalnie) do sprawdzenia poprawności działania gniazda.
- W przypadku problemów z zasilaniem, sprawdź bezpiecznik 20A.
Praktyczna pomoc
Typowe problemy
Brak świateł przyczepy
Sprawdź bezpiecznik 20A w skrzynce bezpieczników pojazdu oraz poprawność połączeń wtyczek.
Awaria kierunkowskazu przyczepy
System automatycznie przełącza funkcję na światło tylne pojazdu. Sprawdź żarówkę w przyczepie.
Błędy elektroniki po montażu
Upewnij się, że akumulator był odłączony podczas montażu. Jeśli błąd występuje, skontaktuj się z serwisem.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
- Upewnij się, że posiadasz odpowiednie narzędzia warsztatowe.
- Sprawdź, czy zestaw jest kompletny zgodnie z rysunkiem na stronie 3.
- Zainstaluj moduł w wyznaczonym miejscu w bagażniku.
- Po montażu sprawdź działanie wszystkich świateł przyczepy.
Ilustracje i schematy

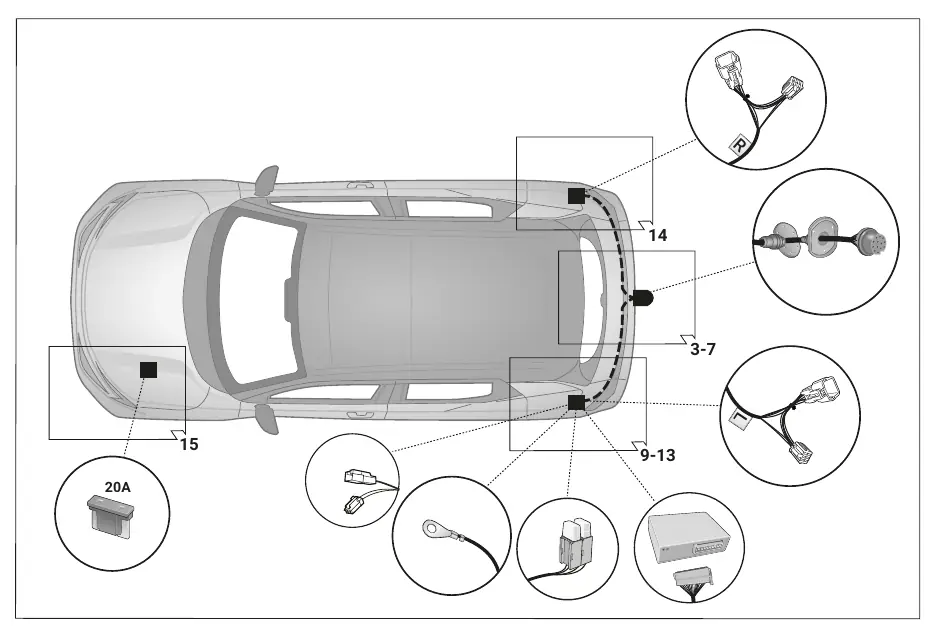

- Strona 3: Schemat rozmieszczenia wiązki w pojeździe.

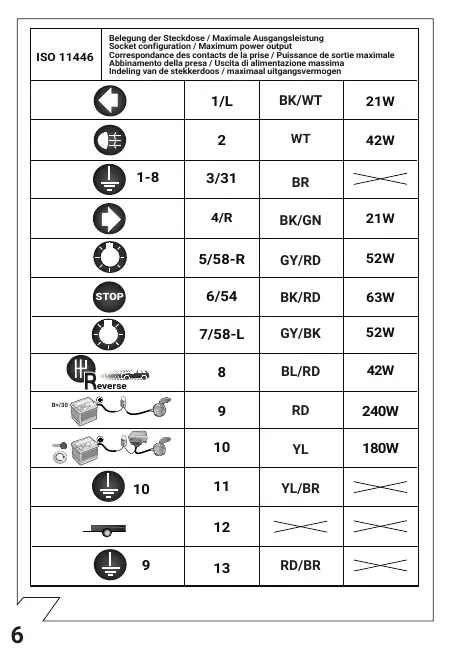

- Strona 6: Konfiguracja pinów gniazda 13-pin.

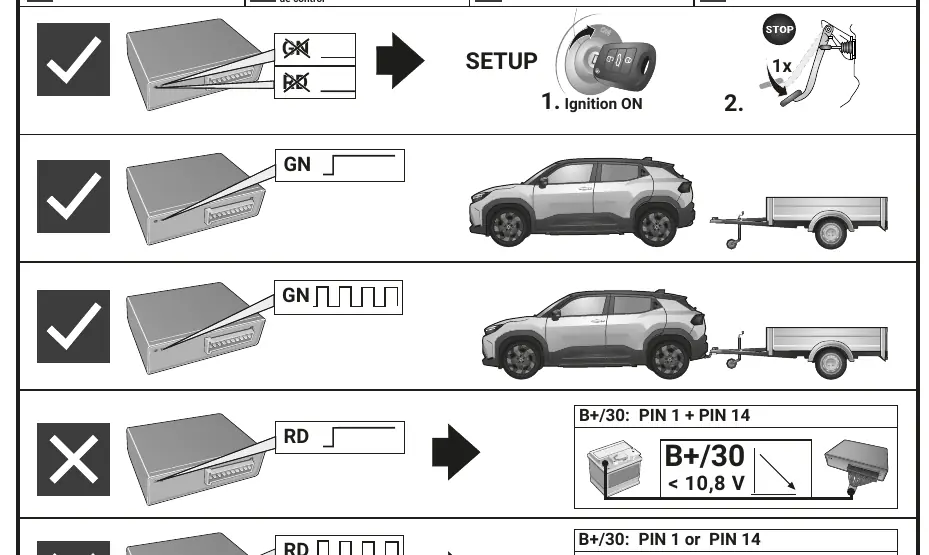

- Strona 11: Diagnostyka LED i funkcja zastępowania świateł.
Zgodność modelu
- Kompatybilny z Toyota/Suzuki eVitara (AP) i Urban Cruiser (BP).
- Wymaga profesjonalnego montażu.
