Instrukcja obsługi wciągarki elektrycznej Vevor 12V DC
Poznaj zasady bezpiecznej obsługi, montażu i konserwacji wciągarki elektrycznej Vevor 12V DC. Szybki przewodnik po podłączeniu elektrycznym, obsłudze sprzęgła, konserwacji liny oraz rozwiązywaniu typowych problemów technicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy wciągarki elektrycznej 12V DC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, procedurami montażu oraz konserwacji. Wciągarka wymaga sprawnego akumulatora samochodowego i powinna być używana z zachowaniem szczególnej ostrożności, aby uniknąć obrażeń ciała lub uszkodzenia sprzętu.
Bezpieczeństwo
- Zawsze noś rękawice ochronne podczas obsługi liny wciągarki.
- Zachowaj bezpieczną odległość od liny i ładunku podczas pracy (minimum 1,5-krotność długości liny).
- Nie używaj wciągarki do podnoszenia lub transportu ludzi.
- Nie przekraczaj maksymalnego dopuszczalnego obciążenia.
- W przypadku przegrzania silnika, przerwij pracę i pozwól urządzeniu ostygnąć.
- Nigdy nie pozostawiaj podłączonego pilota, gdy wciągarka nie jest używana.

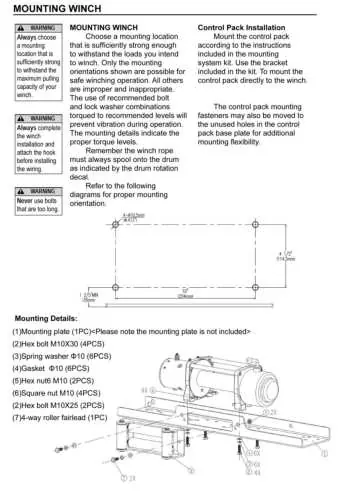

Montaż
Wciągarka musi być zamontowana na stabilnej, płaskiej powierzchni za pomocą odpowiedniej ramy montażowej. Upewnij się, że wszystkie trzy sekcje (silnik, bęben, przekładnia) są prawidłowo ustawione w jednej linii. Do montażu użyj śrub ze stali nierdzewnej o odpowiedniej wytrzymałości (zalecane 3/8" UNC).
Podłączenie elektryczne
Wciągarka wymaga zasilania z akumulatora 12V. Podczas pracy silnik pojazdu powinien być uruchomiony, aby zapobiec rozładowaniu akumulatora. Podłącz przewody zgodnie ze schematem: czerwony kabel do bieguna dodatniego (+), czarny kabel do bieguna ujemnego (-). Upewnij się, że wszystkie połączenia są czyste i wolne od korozji.
Obsługa
Wciągarka posiada sprzęgło, które umożliwia szybkie rozwijanie liny:
- FREESPOOL (Rozłączone): Umożliwia swobodne wyciąganie liny z bębna.
- ENGAGED (Załączone): Tryb pracy, w którym wciągarka jest gotowa do zwijania ładunku.
Po zakończeniu pracy upewnij się, że lina jest równo nawinięta na bęben.
Konserwacja
Zaleca się regularne używanie wciągarki (przynajmniej raz w miesiącu), aby zapobiec korozji i utrzymać komponenty w dobrym stanie. Regularnie sprawdzaj stan liny pod kątem przetarć i uszkodzeń. W przypadku stwierdzenia uszkodzeń, linę należy niezwłocznie wymienić.
Rozwiązywanie problemów
Jeśli wciągarka nie działa, sprawdź:
- Stan naładowania akumulatora.
- Poprawność połączeń elektrycznych (czy nie są skorodowane).
- Czy pilot sterujący nie jest uszkodzony.
- Czy sprzęgło jest w pozycji załączonej (ENGAGED).
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Wciągarka nie działa
Sprawdź naładowanie akumulatora, czystość i dokręcenie połączeń elektrycznych oraz stan pilota.
Silnik się przegrzewa
Pracuj w cyklach 50-sekundowych i pozwól urządzeniu ostygnąć między użyciami.
Wciągarka działa w złym kierunku
Sprawdź poprawność podłączenia przewodów elektrycznych zgodnie ze schematem.
Lina nie zwija się
Upewnij się, że dźwignia sprzęgła jest w pozycji 'ENGAGED'.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że lina nie jest postrzępiona ani uszkodzona.
- Sprawdź, czy wszystkie połączenia elektryczne są czyste i dokręcone.
- Załóż rękawice ochronne.
- Upewnij się, że sprzęgło jest w odpowiedniej pozycji.
Ilustracje i schematy
- Schemat elektryczny: Pokazuje poprawne podłączenie przewodów do silnika i akumulatora.
- Montaż: Ilustruje sposób mocowania wciągarki do ramy montażowej.
Zgodność modelu
- Wymaga akumulatora w dobrym stanie.
- Nie używać do podnoszenia ludzi.
- Wymaga dedykowanego stelaża montażowego.
