Instrukcja montażu haka holowniczego CURT 12198
Szybki przewodnik montażu haka holowniczego CURT 12198 do Subaru Forester. Zawiera listę wymaganych narzędzi, szczegółowe kroki instalacji, specyfikacje momentu dokręcania oraz wskazówki dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu haka holowniczego CURT 12198 w pojeździe Subaru Forester (roczniki 2019-obecnie). Hak jest przeznaczony do przewożenia ładunków o masie do 3500 lbs (ok. 1587 kg) przy nacisku na kulę 350 lbs (ok. 158 kg). Przed przystąpieniem do pracy należy upewnić się, że posiadane narzędzia są sprawne, a montaż przeprowadzany jest zgodnie z zasadami bezpieczeństwa.

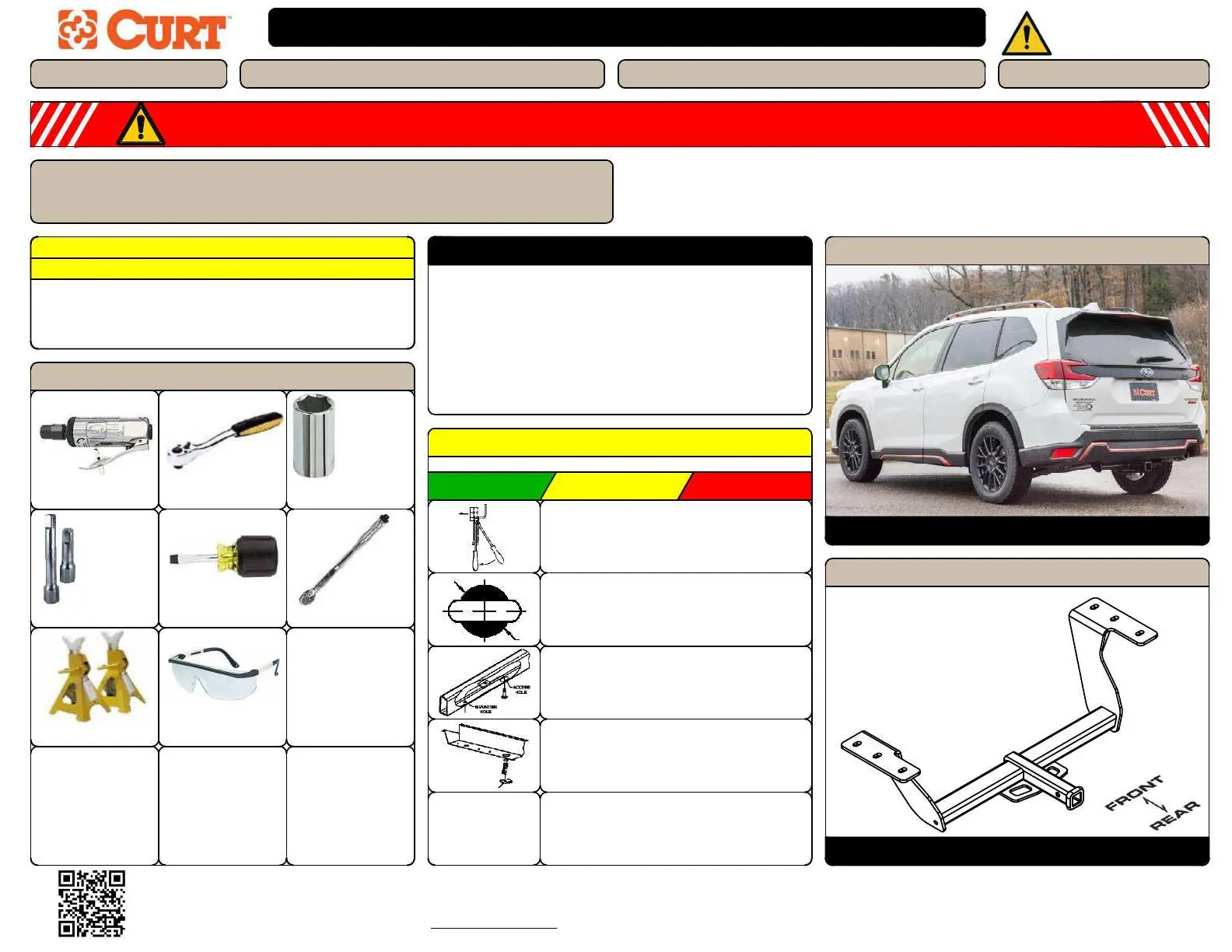

Wymagane narzędzia
- Szlifierka (die grinder)
- Grzechotka
- Nasadki 10mm oraz 3/4"
- Przedłużka 6"
- Śrubokręt
- Klucz dynamometryczny
- Kobyłki (jack stands)
- Okulary ochronne
Instrukcja montażu

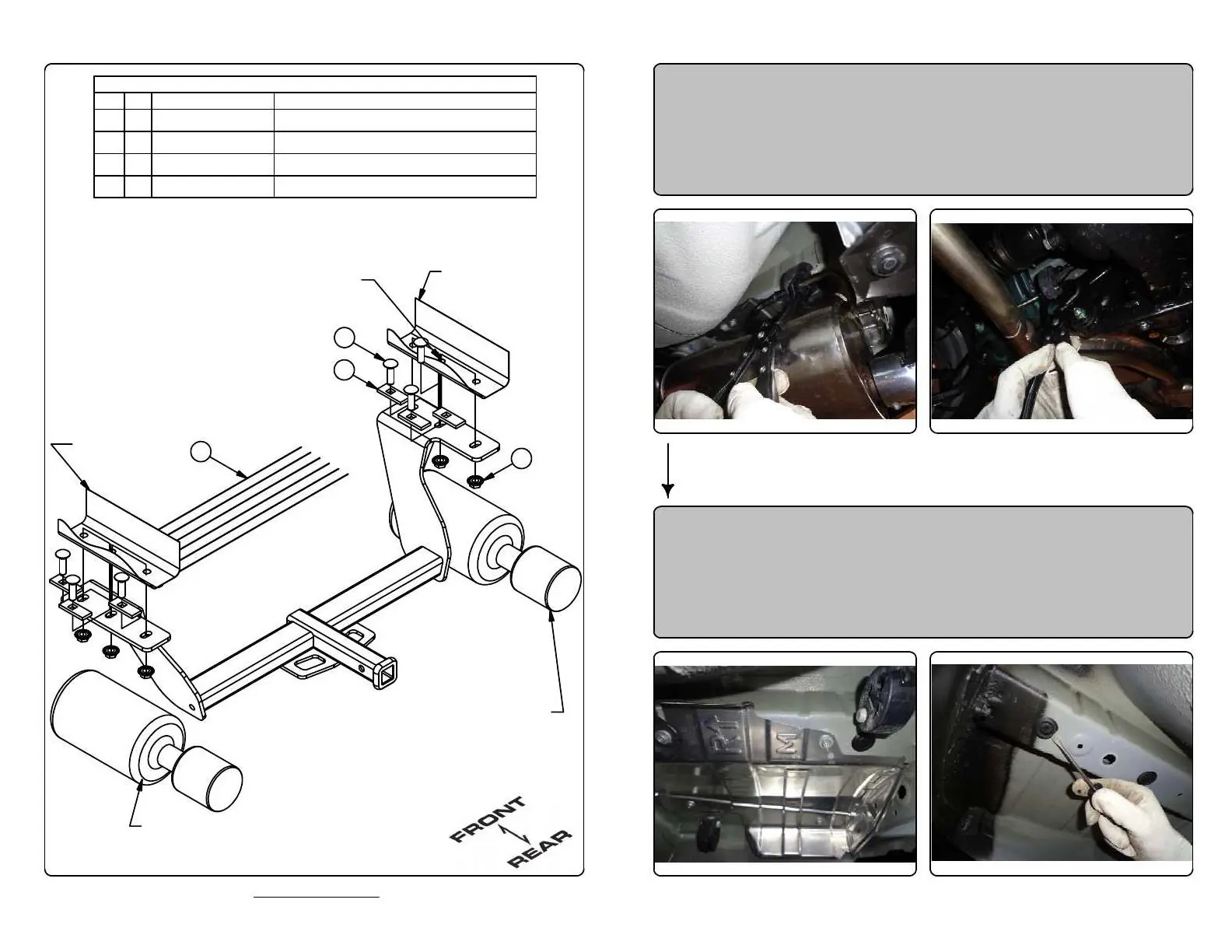

- Demontaż zawieszek wydechu: Zdejmij zawieszki wydechu z tłumika po stronie pasażera oraz środkową zawieszkę z przodu pojazdu. W przypadku podwójnego wydechu, zdejmij również zawieszki z tłumika po stronie kierowcy i podeprzyj obniżony układ wydechowy.
- Demontaż osłon: Usuń mocowania osłony termicznej za pomocą śrubokręta krzyżakowego lub nasadki 10mm. Zdejmij panel podwozia z szyny ramy po stronie kierowcy, odkręcając 2 śruby i usuwając 5 spinek. Zachowaj elementy do ponownego montażu.

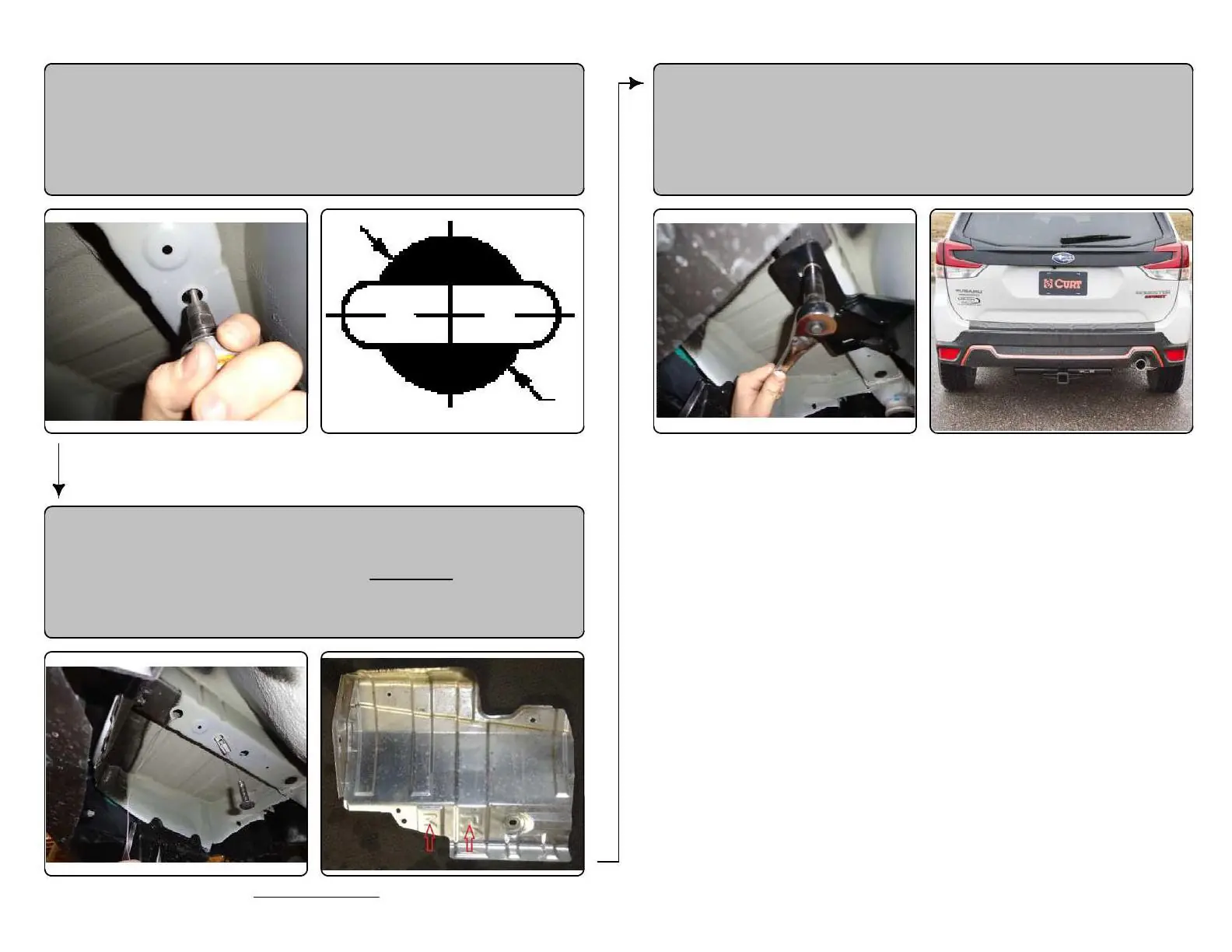

- Przygotowanie otworów: Usuń 3 zaślepki z każdej szyny ramy, aby odsłonić otwory montażowe. Powiększ środkowy otwór w każdej szynie ramy do około 1 1/8 cala, aby umożliwić przejście osprzętu montażowego.
- Przeciąganie śrub (Fishwiring): Przeciągnij śruby zamkowe 1/2" oraz podkładki dystansowe przez przednie i tylne otwory w ramie po obu stronach. Następnie wykonaj procedurę "reverse fishwire" dla środkowego otworu. Opcjonalnie: wywierć otwory 5/8" w osłonie termicznej, używając wgłębień jako prowadnic, i zamontuj osłonę bez tylnego punktu mocowania.
- Montaż haka: Podnieś hak na miejsce i zabezpiecz go do ramy za pomocą dostarczonego osprzętu 1/2". Dokręć wszystkie śruby 1/2" momentem 110 ft-lbs. Zamontuj ponownie panel podwozia oraz zawieszki wydechu.
Bezpieczeństwo i konserwacja
Okresowo sprawdzaj stan haka holowniczego, aby upewnić się, że wszystkie elementy złączne są dokręcone, a struktura haka nie wykazuje uszkodzeń. Nigdy nie przekraczaj dopuszczalnej masy holowania określonej przez producenta pojazdu.
Informacje o producencie
CURT
Praktyczna pomoc
Typowe problemy
Trudności z dostępem do otworów montażowych
Należy powiększyć środkowy otwór w szynie ramy do 1 1/8 cala, aby umożliwić przejście śrub i podkładek.
Wymagane wsparcie przy montażu
Zaleca się pracę w dwie osoby, aby ułatwić podniesienie i precyzyjne zamocowanie haka do ramy pojazdu.
Przed użyciem
- Sprawdź, czy model haka pasuje do Twojego pojazdu (Subaru Forester 2019+).
- Przygotuj wszystkie wymagane narzędzia, w tym klucz dynamometryczny.
- Upewnij się, że masz okulary ochronne.
- Sprawdź, czy masz pomocnika do podtrzymania haka podczas montażu.
- Upewnij się, że masz dostęp do szlifierki do powiększenia otworów.
Parametry w praktyce
- Trailer Weight
- Maksymalna masa przyczepy: 3500 lbs.
- Tongue Weight
- Maksymalny nacisk na kulę haka: 350 lbs.
- Moment dokręcania
- Wszystkie śruby 1/2 cala należy dokręcić momentem 110 ft-lbs.
Ilustracje i schematy

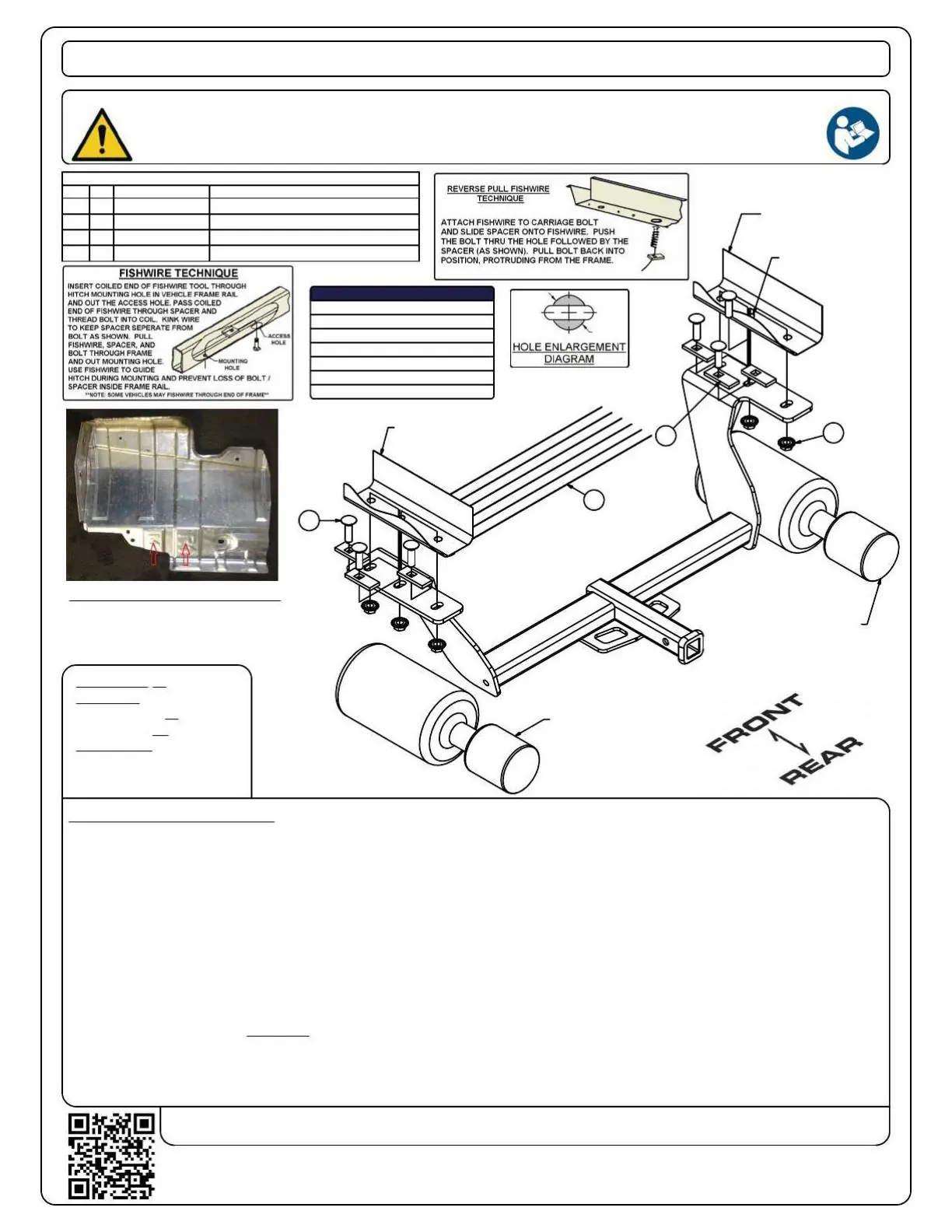

- Schemat pokazuje proces 'fishwiring' (przeciągania śrub przez ramę za pomocą drutu).
- Rysunek techniczny wskazuje miejsca powiększenia otworów w szynach ramy.
Zgodność modelu
- Przeznaczony dla Subaru Forester, roczniki 2019-obecnie.
- Kompatybilny z pojazdami z pojedynczym i podwójnym wydechem.
