Instrukcja montażu haka holowniczego CURT 11475 do Volkswagen Golf R
Szybki przewodnik montażu haka holowniczego CURT 11475 dla Volkswagen Golf R. Dowiedz się, jak bezpiecznie zainstalować hak, jakie narzędzia są potrzebne i jak wykonać procedurę fishwire.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu haka holowniczego CURT 11475 w pojeździe Volkswagen Golf R (roczniki 2017-Present). Instalacja wymaga ingerencji w strukturę pojazdu (powiększenie otworów montażowych) oraz użycia techniki przeciągania śrub (fishwire).
Ostrzeżenie: Nigdy nie przekraczaj zalecanej przez producenta pojazdu masy holowniczej. Okresowo sprawdzaj dokręcenie wszystkich śrub.
Wymagane narzędzia
- Grzechotka (ratchet)
- Przedłużka 9 cali
- Nasadka 13 mm
- Nasadka 3/4 cala
- Klucz dynamometryczny
- Szlifierka (die grinder)
Procedura montażu
1. Demontaż układu wydechowego
Obniż układ wydechowy, odkręcając śruby M8 z dwóch tylnych wieszaków wydechu przy użyciu nasadki 13 mm. Zachowaj śruby do ponownego montażu. Opcjonalnie można zdemontować dodatkowy wieszak, aby ułatwić dostęp.
2. Przygotowanie otworów montażowych
Użyj szlifierki, aby powiększyć otwory dostępowe po obu stronach ramy do średnicy 1.125 cala. Jest to niezbędne do wprowadzenia śrub i podkładek.
3. Montaż śrub (Fishwire)
Zastosuj technikę "fishwire": przeciągnij śruby 1/2" oraz podkładki CM-SP10 przez otwory dostępowe w ramie pojazdu, korzystając z dołączonego drutu. Pozostaw druty zamocowane do śrub, aby ułatwić ich pozycjonowanie.
4. Montaż haka
Podnieś hak w miejsce montażu, usuń druty (fishwires) i luźno zabezpiecz hak nakrętkami kołnierzowymi 1/2".
5. Dokręcanie i wykończenie
Dokręć wszystkie śruby 1/2" momentem obrotowym 110 ft-lbs (ok. 149 Nm). Następnie zamontuj ponownie układ wydechowy, wykonując kroki demontażu w odwrotnej kolejności.
Dane techniczne
- Maksymalna masa przyczepy: 2000 lbs (ok. 907 kg)
- Maksymalny nacisk na kulę: 200 lbs (ok. 90 kg)
- Moment dokręcania: 110 ft-lbs
Informacje o producencie
CURT
Praktyczna pomoc
Typowe problemy
Trudności z dostępem do otworów montażowych
Należy użyć szlifierki (die grinder), aby powiększyć otwory dostępowe do 1.125 cala.
Trudności z montażem śrub wewnątrz ramy
Zastosuj technikę fishwire (przeciąganie drutu) zgodnie z instrukcją, aby wprowadzić śruby i podkładki przez otwory w ramie.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne (śruby, podkładki, nakrętki).
- Upewnij się, że posiadasz wymagane narzędzia: klucz dynamometryczny, szlifierkę, nasadki 13mm i 3/4".
- Zapewnij pomoc drugiej osoby, jeśli jest to konieczne dla ułatwienia montażu.
- Sprawdź, czy hak jest kompatybilny z Twoim modelem pojazdu (Volkswagen Golf R 2017-Present).

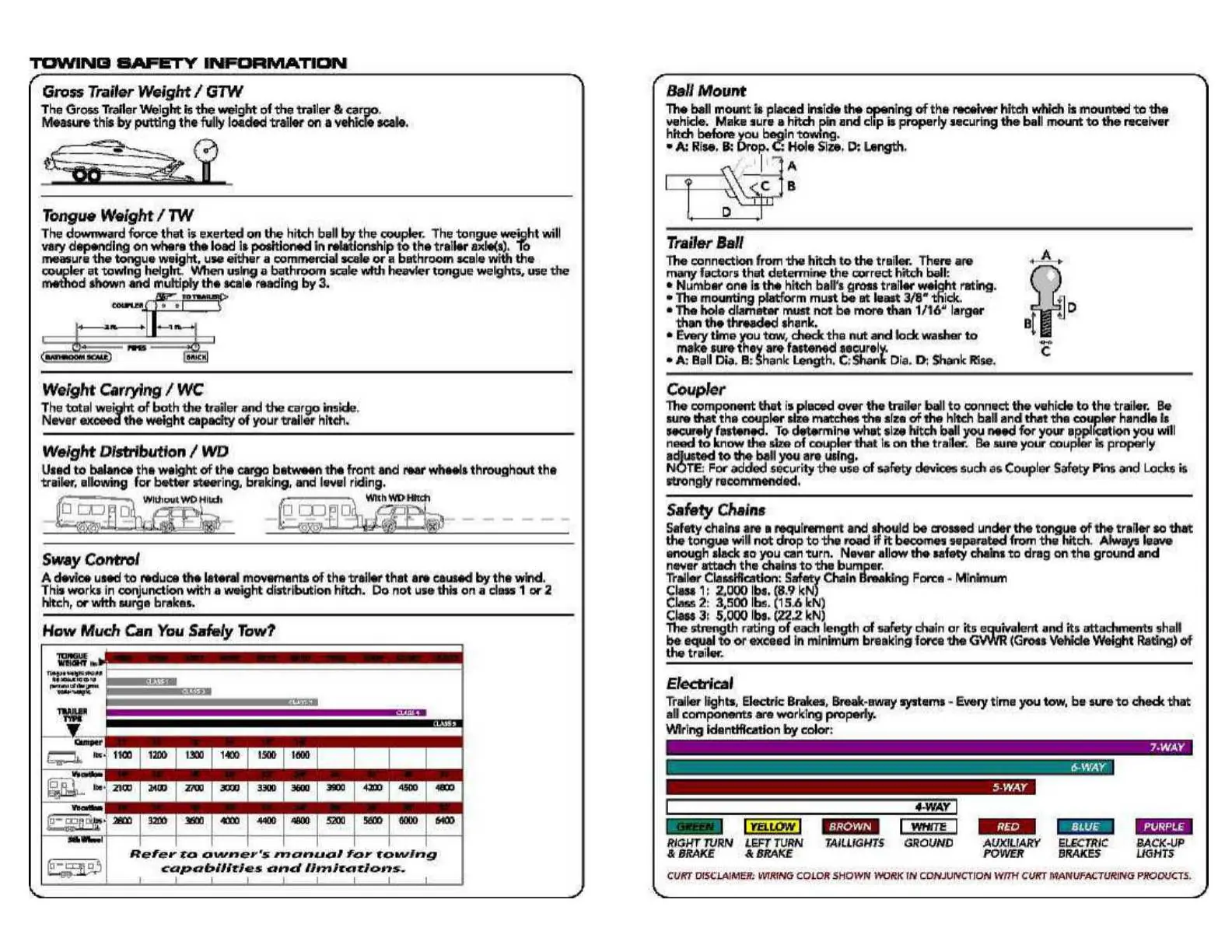

Parametry w praktyce
- Maksymalna masa przyczepy (Trailer Weight)
- 2000 lbs (ok. 907 kg) - nie przekraczaj tej wartości.
- Maksymalny nacisk na kulę (Tongue Weight)
- 200 lbs (ok. 90 kg) - nie przekraczaj tej wartości.
- Moment dokręcania (Torque)
- 110 ft-lbs (ok. 149 Nm) dla wszystkich śrub 1/2".
Ilustracje i schematy

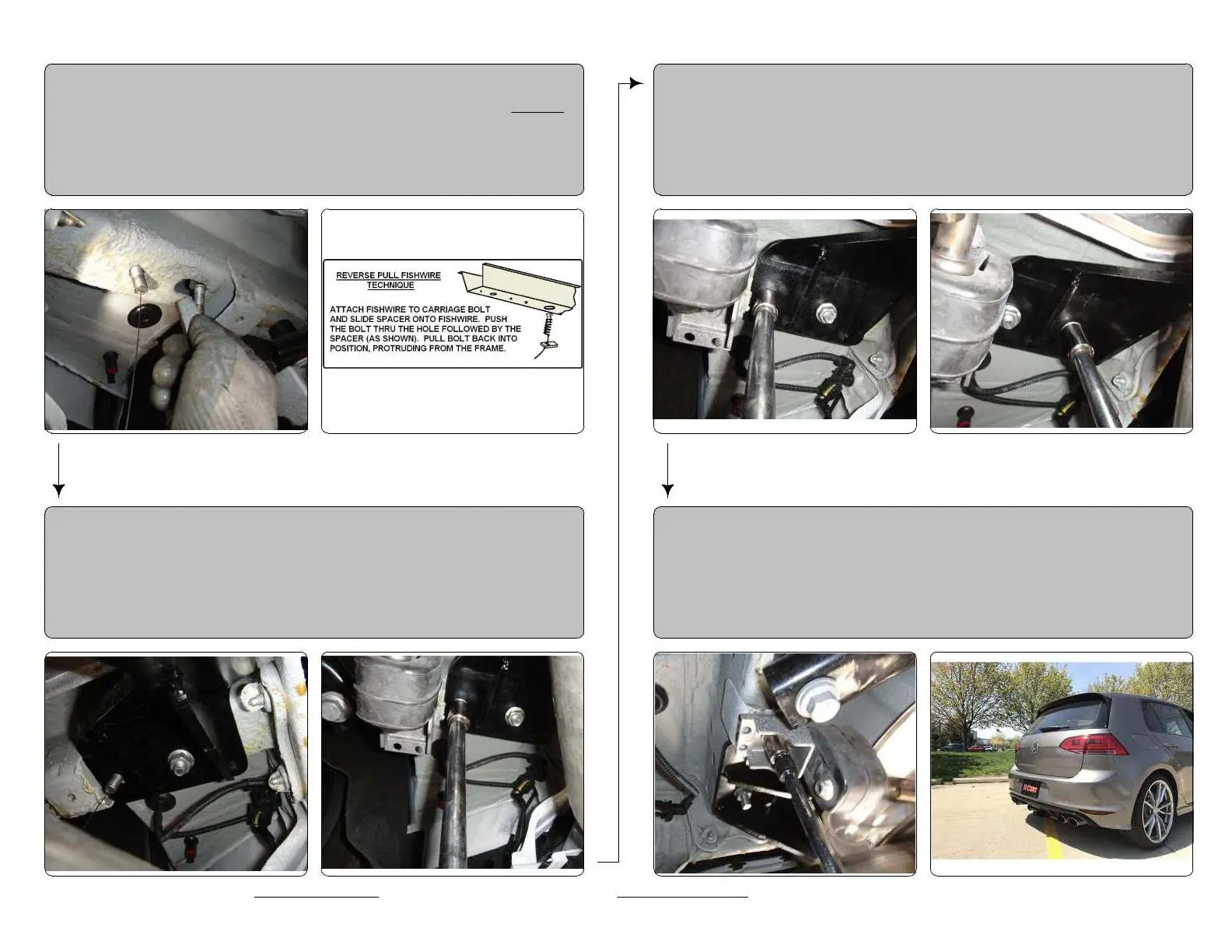

- Schemat przedstawia technikę 'fishwire' - użycie drutu do przeciągnięcia śruby i podkładki przez otwór w ramie pojazdu.

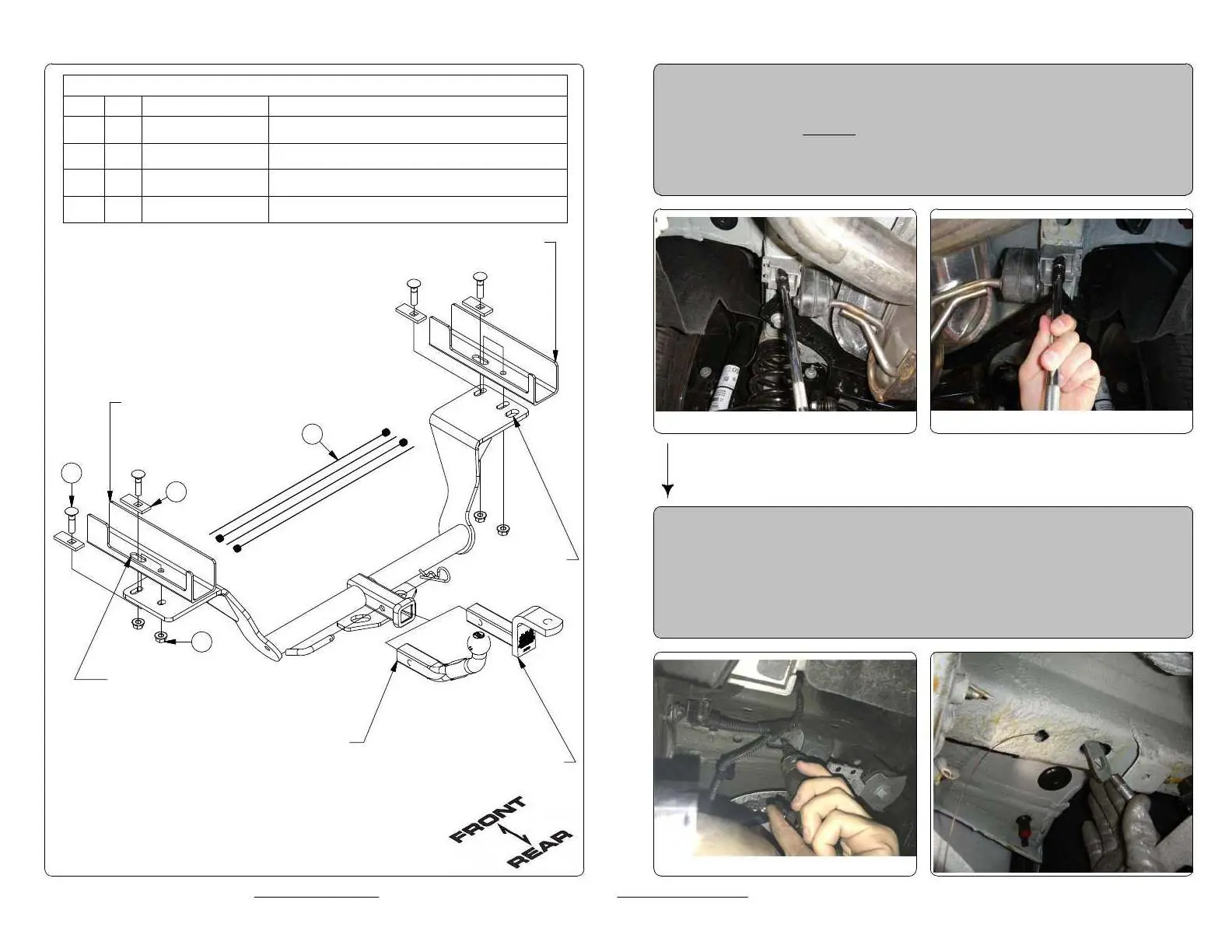

- Rysunek pokazuje lokalizację otworów montażowych po stronie kierowcy i pasażera.
Zgodność modelu
- Produkt przeznaczony wyłącznie dla Volkswagen Golf R (roczniki 2017-Present).
- Wymaga tymczasowego obniżenia układu wydechowego.
