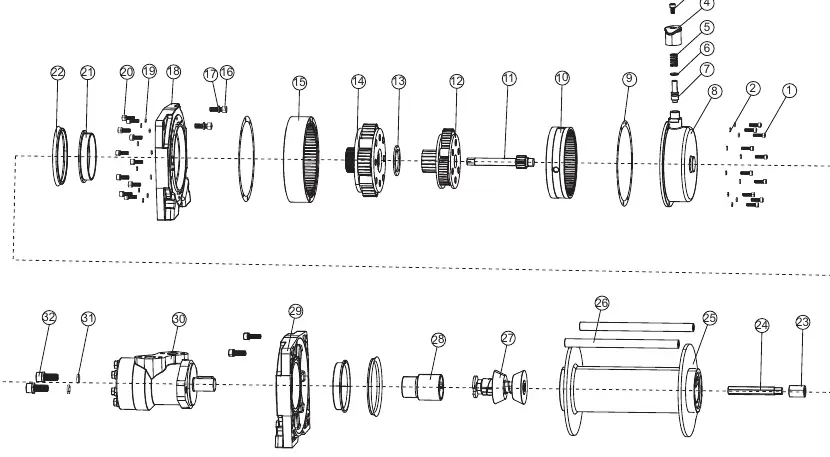

Instrukcja obsługi wciągarki hydraulicznej DK2 10HYW / 15HYW / 20HYW

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wciągarek hydraulicznych DK2 serii 10HYW, 15HYW oraz 20HYW. Urządzenie wymaga poprawnego montażu mechanicznego, podłączenia do układu hydraulicznego pojazdu oraz instalacji elektrycznej sterowania. Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym utrzymywanie co najmniej 5 zwojów liny na bębnie oraz unikanie pracy pod wpływem alkoholu lub leków.

Zasady bezpieczeństwa

• Ochrona osobista: Zawsze używaj okularów ochronnych, rękawic i odpowiedniej odzieży.
• Obsługa liny: Nigdy nie dotykaj liny rękami podczas pracy wciągarki. Używaj rękawic.
• Bezpieczeństwo pracy: Nie przebywaj między wciągarką a ładunkiem. Nie używaj wciągarki do podnoszenia ludzi.
• Ograniczenia: Nie używaj wciągarki, jeśli lina jest uszkodzona, splątana lub zagięta. Zawsze pozostawiaj minimum 5 zwojów liny na bębnie.

Instalacja wciągarki

Wciągarka musi być zamontowana na solidnym elemencie konstrukcyjnym pojazdu (przód lub tył) za pomocą śrub o wysokiej wytrzymałości. Upewnij się, że obciążenie będzie równomiernie rozłożone.

Montaż zaworów

• Zawór elektromagnetyczny: Montuj z dala od źródeł ekstremalnego ciepła (np. kolektor wydechowy, turbo). Użyj dostarczonego wspornika.

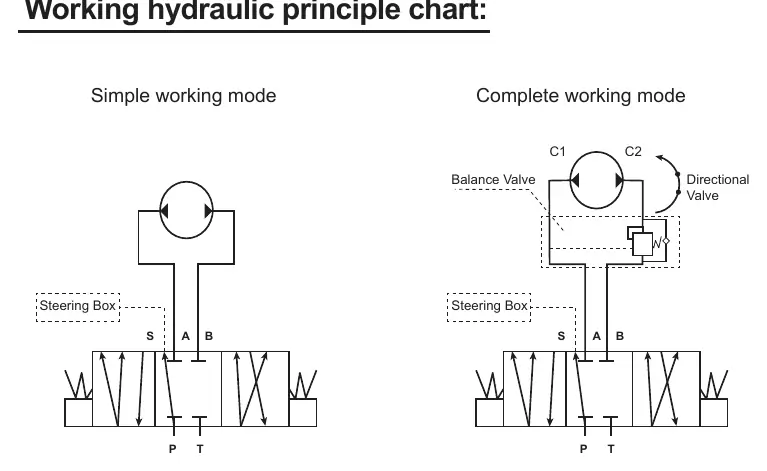

• Zawór równoważący: Jeśli jest zainstalowany, upewnij się, że kierunek montażu jest zgodny z zasadami hydrauliki, w przeciwnym razie wciągarka nie osiągnie znamionowej siły uciągu.

Podłączenia hydrauliczne i elektryczne

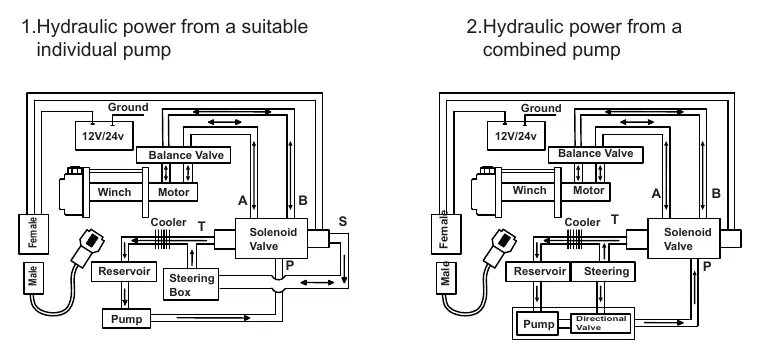

Wciągarka czerpie ciśnienie z pompy wspomagania układu kierowniczego pojazdu lub osobnej pompy hydraulicznej. Węże hydrauliczne powinny być prowadzone z dala od gorących i trących powierzchni. Nie dokręcaj zbyt mocno złączek.

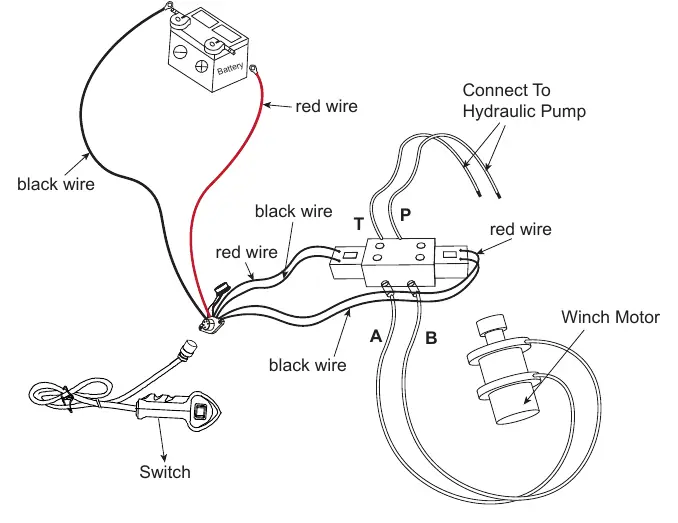

Podłączenie elektryczne: Sterownik podłącza się za pomocą 3-pinowego złącza. W przypadku, gdy sterownik działa odwrotnie (kierunki pracy są zamienione), należy zamienić miejscami brązowy i biały przewód w złączu.

Obsługa wciągarki

1. Sprzęgło: Aby rozwinąć linę, ustaw sprzęgło w pozycji "OUT". Po wyciągnięciu liny i zamocowaniu jej do ładunku, ustaw sprzęgło w pozycji "IN".
2. Praca: Upewnij się, że sprzęgło jest całkowicie załączone (może być słyszalne kliknięcie).
3. Sterowanie: Używaj przycisków na sterowniku ręcznym. Przed zmianą kierunku pracy poczekaj, aż silnik całkowicie się zatrzyma.

Konserwacja i rozwiązywanie problemów

Wszystkie ruchome części są smarowane fabrycznie smarem litowym wysokotemperaturowym. Nie jest wymagane wewnętrzne smarowanie. Linę należy okresowo smarować lekkim olejem penetrującym.

Rozwiązywanie problemów:

• Jeśli wciągarka nie działa, sprawdź połączenia elektryczne i wtyczkę sterownika.
• Jeśli silnik pracuje, ale bęben się nie obraca, sprawdź, czy sprzęgło jest w pozycji "IN".
• Jeśli wciągarka działa wolno, sprawdź poziom płynu hydraulicznego i drożność układu.
