Instrukcja montażu osłony kabiny Falcon Ridge do Polaris 1000XP Ranger Full Size
Kompletny przewodnik montażu osłony kabiny Falcon Ridge dla Polaris 1000XP Ranger Full Size. Dowiedz się, jak poprawnie zainstalować rzepy, drzwi oraz kołki zatrzaskowe, a także jak czyścić i przechowywać osłonę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instalacja osłony kabiny Falcon Ridge wymaga czystej powierzchni i odpowiedniej temperatury otoczenia (zalecane 21°C / 70°F lub więcej), aby rzepy prawidłowo przylegały do klatki bezpieczeństwa. Jeśli montaż odbywa się w chłodniejszych warunkach, należy ogrzać rzepy w pomieszczeniu przed przystąpieniem do pracy.
Przygotowanie i czyszczenie
Przed rozpoczęciem montażu należy dokładnie wyczyścić klatkę bezpieczeństwa oraz plastikowe elementy wokół drzwi. Użycie alkoholu izopropylowego jest wysoce zalecane, aby zapewnić trwałe przyleganie rzepów. Upewnij się, że powierzchnia jest wolna od brudu i tłuszczu.
Instalacja rzepów
System składa się z 5 komponentów. Instalację należy rozpocząć od naklejenia pasków rzepów (Velcro) na krawędzie ramy drzwi:
- Górna rama drzwi: Zacznij od przodu, naklejając pasek 26".

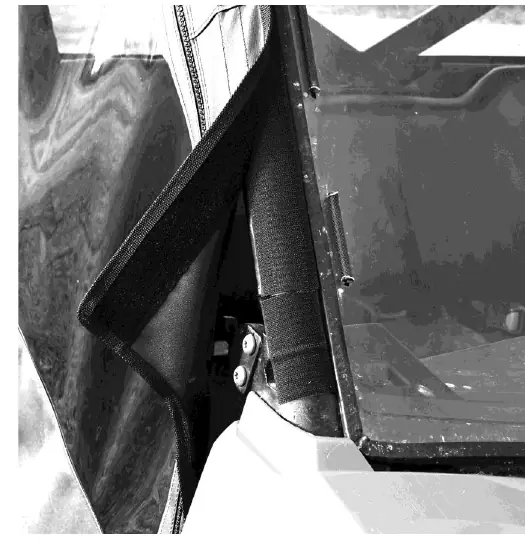

- Narożniki: Użyj pasków 4" w narożnikach, a następnie 24" zgodnie z instrukcją.

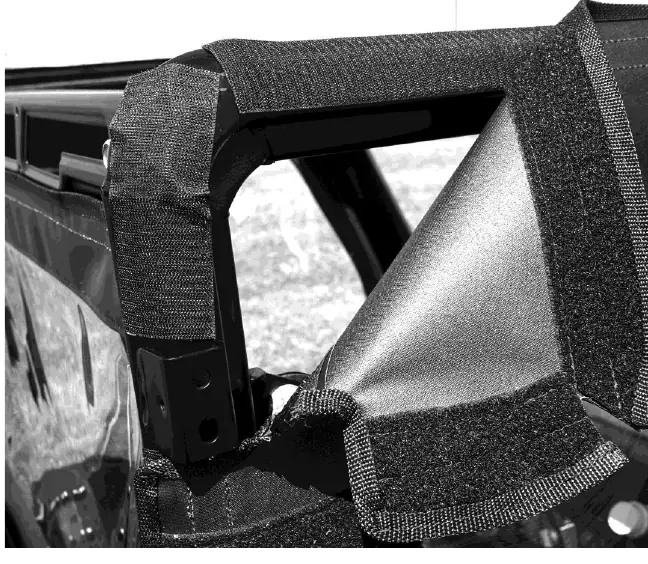

- Tylny narożnik: Umieść kolejny pasek 4".

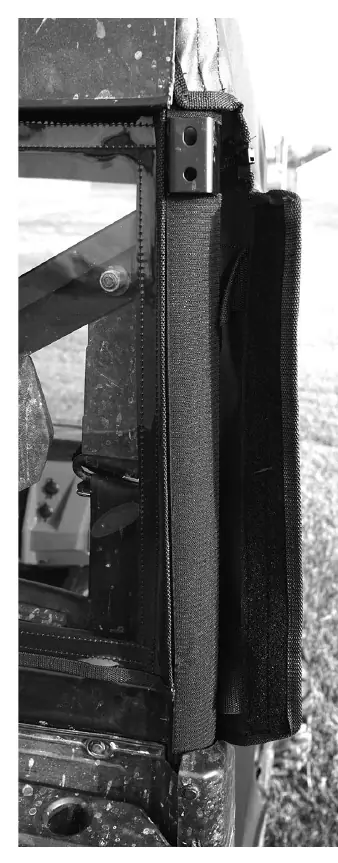

- Tył klatki: Naklej pasek 18" wzdłuż tylnej części klatki.

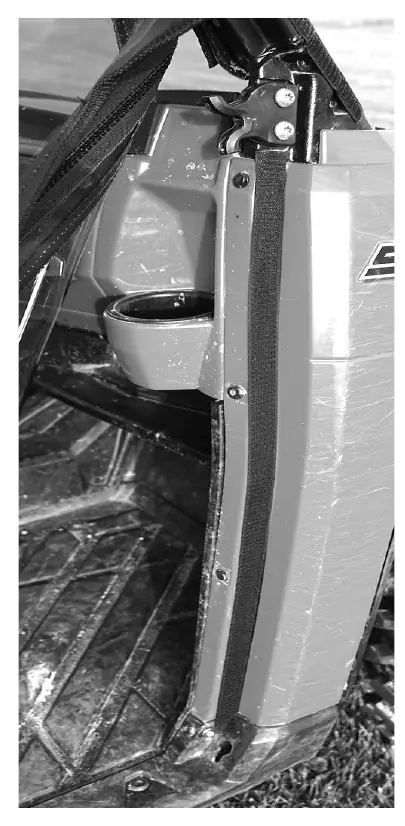

- Dolna krawędź: Na przedniej dolnej krawędzi ramy drzwi zainstaluj pasek 30" (szerokość 1").
Montaż drzwi i kołków zatrzaskowych

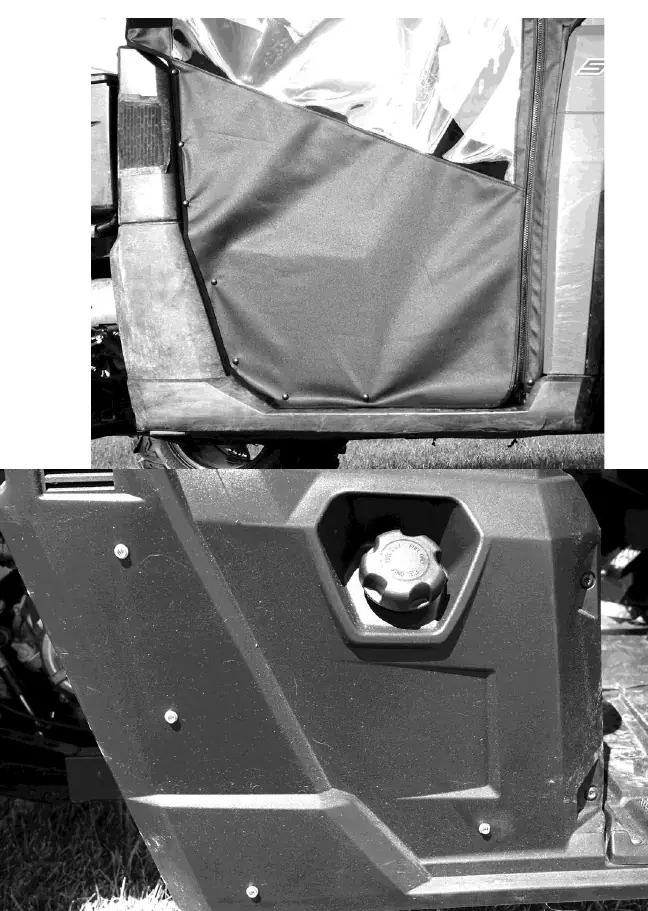

Po zabezpieczeniu wszystkich rzepów, nałóż drzwi na pojazd. Ostatnim etapem jest montaż kołków zatrzaskowych (snap studs) w dolnej tylnej części drzwi:
- Włóż kołki w gniazda zatrzaskowe na drzwiach.
- Dociśnij drzwi do pojazdu, aby kołki pozostawiły ślad na plastiku.
- Zdejmij kołki z drzwi i przykręć je w miejscach, gdzie powstały ślady.
Czyszczenie i przechowywanie
Aby przedłużyć żywotność osłony:
- Czyszczenie: Używaj miękkiej szmatki lub gąbki z łagodnym detergentem i ciepłą wodą. Nigdy nie pocieraj okien suchą szmatką, aby uniknąć zarysowań.
- Przechowywanie: Zawsze roluj osłonę, nigdy jej nie składaj, ponieważ składanie może uszkodzić okna. Roluj do średnicy około 8 cali i przechowuj w temperaturze pokojowej.
Informacje o producencie
Falcon Ridge
Praktyczna pomoc
Typowe problemy
Rzepy nie trzymają się klatki bezpieczeństwa
Upewnij się, że klatka została dokładnie odtłuszczona alkoholem przed montażem i że temperatura otoczenia wynosi co najmniej 21°C.
Zarysowania na oknach
Nigdy nie używaj suchej szmatki do czyszczenia okien. Używaj miękkiej szmatki z łagodnym detergentem i wodą.
Trudności z dopasowaniem drzwi
Upewnij się, że wszystkie paski rzepów zostały naklejone zgodnie z instrukcją przed próbą założenia drzwi.
Przed użyciem
- Sprawdź kompletność części (paski rzepów, kołki, panele drzwi)
- Wyczyść klatkę bezpieczeństwa alkoholem
- Upewnij się, że temperatura otoczenia wynosi min. 21°C
- Przygotuj czystą, płaską powierzchnię do rozłożenia osłony
Ilustracje i schematy
- Zdjęcia pokazują precyzyjne rozmieszczenie pasków rzepów na klatce bezpieczeństwa
- Ilustracje przedstawiają sposób montażu kołków zatrzaskowych w dolnej części drzwi
Zgodność modelu
- Produkt przeznaczony wyłącznie do Polaris 1000XP Ranger Full Size
