Stealth Pinnacle Single Zone Wall Mount Mini Split (SC-09ZPL-HP230) Service Manual
Service manual for Stealth Pinnacle Single Zone Wall Mount Mini Split systems, including models SC-09ZPL-HP230, SC-09WPL-HP230, SC-12ZPL-HP230, and SC-12WPL-HP230. Covers technical specifications, installation, maintenance, and...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Systemy Stealth Pinnacle Single Zone Wall Mount Mini Split to zaawansowane jednostki klimatyzacyjne typu split, zaprojektowane do wydajnego chłodzenia i ogrzewania pomieszczeń. Modele SC-09ZPL-HP230 oraz SC-12ZPL-HP230 oferują wysoką efektywność energetyczną, potwierdzoną wysokimi wskaźnikami SEER i SCOP. Urządzenia wyposażone są w sprężarki rotacyjne, elektroniczne zawory rozprężne oraz funkcje automatycznego odszraniania, co zapewnia niezawodną pracę w różnych warunkach klimatycznych.
Uruchomienie i obsługa
Uruchomienie systemu wymaga profesjonalnego montażu zgodnie z wytycznymi zawartymi w instrukcji. Użytkownik ma do dyspozycji wielofunkcyjny pilot zdalnego sterowania, który umożliwia wybór trybów pracy: Auto, Chłodzenie, Osuszanie, Wentylator oraz Ogrzewanie. System wspiera również inteligentne sterowanie za pomocą aplikacji mobilnej, co pozwala na zdalne zarządzanie parametrami pracy urządzenia, takimi jak temperatura, prędkość wentylatora czy harmonogramy czasowe.
Bezpieczeństwo i konserwacja
Bezpieczeństwo użytkowania jest kluczowe, dlatego instrukcja kładzie duży nacisk na prawidłowe uziemienie urządzenia oraz stosowanie dedykowanych obwodów elektrycznych. Regularna konserwacja, w tym czyszczenie filtrów oraz sprawdzanie szczelności układu chłodniczego, jest niezbędna dla zachowania optymalnej wydajności. W przypadku wystąpienia awarii, system wyposażony jest w rozbudowany system autodiagnostyki, który wyświetla kody błędów na panelu jednostki wewnętrznej lub sterowniku przewodowym, ułatwiając szybką identyfikację problemu.
Rozwiązywanie problemów
W razie wystąpienia usterek, takich jak brak startu urządzenia, słaba wydajność chłodzenia/ogrzewania czy nietypowe dźwięki, należy postępować zgodnie z procedurami diagnostycznymi opisanymi w sekcji serwisowej. Instrukcja zawiera szczegółowe listy kodów błędów wraz z opisem przyczyn i sugerowanymi rozwiązaniami, co pozwala serwisantom na skuteczną naprawę. Należy pamiętać, że wszelkie prace przy układzie chłodniczym oraz elektrycznym powinny być wykonywane przez wykwalifikowany personel.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie, upewnij się, że wtyczka jest poprawnie podłączona i czy nie zadziałał wyłącznik nadprądowy.
Słaba wydajność chłodzenia/ogrzewania
Wyczyść filtry, sprawdź czy wloty/wyloty powietrza nie są zablokowane i czy nie ma wycieku czynnika chłodniczego.
Wyciek wody z jednostki wewnętrznej
Sprawdź, czy wąż odpływowy nie jest zablokowany, uszkodzony lub czy nie jest poprowadzony zbyt wysoko.
Nietypowe dźwięki podczas pracy
Sprawdź, czy wewnątrz urządzenia nie znajdują się ciała obce i czy wszystkie elementy montażowe są dokręcone.
Przed użyciem
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Sprawdź, czy wszystkie połączenia elektryczne są dokręcone.
- Upewnij się, że wloty i wyloty powietrza nie są zablokowane.
- Sprawdź, czy filtry powietrza są czyste i poprawnie zainstalowane.
- Upewnij się, że zawory na jednostce zewnętrznej są całkowicie otwarte.
Parametry w praktyce
- Czynnik chłodniczy
- Typ czynnika używanego w układzie (R410A).
- Ciśnienie projektowe (High/Low)
- Maksymalne dopuszczalne ciśnienie robocze w układzie (550/240 PSIG).
Ilustracje i schematy

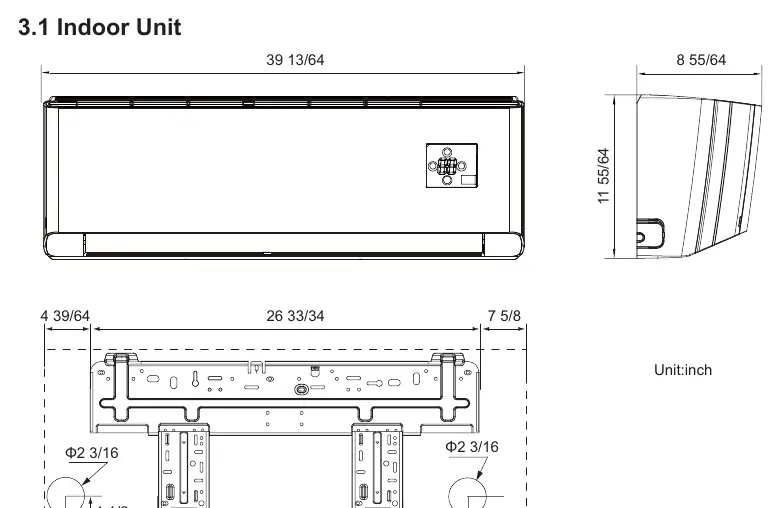

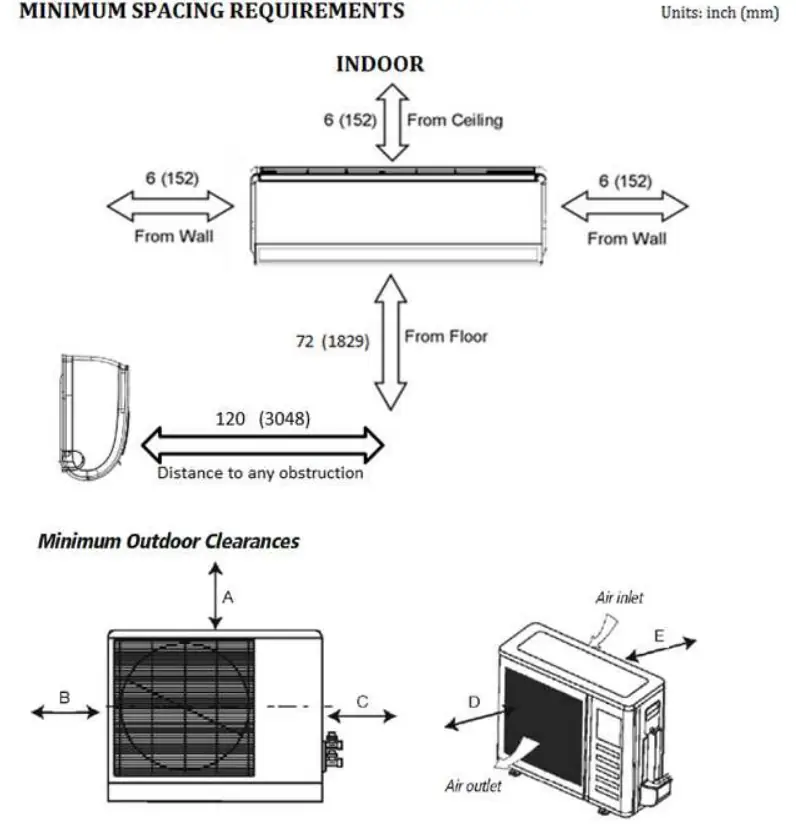

- Schemat instalacji pokazuje minimalne wymagane odstępy od ścian i sufitu dla prawidłowego przepływu powietrza.
- Schemat układu chłodniczego ilustruje obieg czynnika między jednostką wewnętrzną a zewnętrzną.
- Schematy elektryczne przedstawiają połączenia między płytami głównymi a komponentami wykonawczymi.
Zgodność modelu
- System wymaga dedykowanego obwodu elektrycznego z odpowiednim zabezpieczeniem.
- Sterowanie Wi-Fi wymaga instalacji aplikacji Gree+ Smart lub Wifi Smart.
- W przypadku stosowania sterownika przewodowego, należy przestrzegać maksymalnej odległości komunikacyjnej (20m).
