Instrukcja obsługi oscyloskopu tabletowego Fnirsi 1013D

Szybki przewodnik po oscyloskopie tabletowym Fnirsi 1013D. Dowiedz się, jak obsługiwać interfejs dotykowy, konfigurować kanały, wykonywać pomiary i rozwiązywać typowe problemy z sygnałem.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Fnirsi 1013D to dwukanałowy oscyloskop tabletowy przeznaczony do prac serwisowych i badawczych. Urządzenie posiada ekran dotykowy o przekątnej 7 cali, wbudowany akumulator 6000mAh oraz pamięć wewnętrzną 1GB na zrzuty ekranu i dane przebiegów. Kluczowym elementem poprawnej pracy jest właściwe ustawienie tłumienia sondy (1X/10X) w menu oscyloskopu, aby odpowiadało fizycznemu ustawieniu na sondzie.

Opis urządzenia i interfejs

Obsługa odbywa się za pomocą ekranu dotykowego i gestów. Główne elementy interfejsu obejmują:

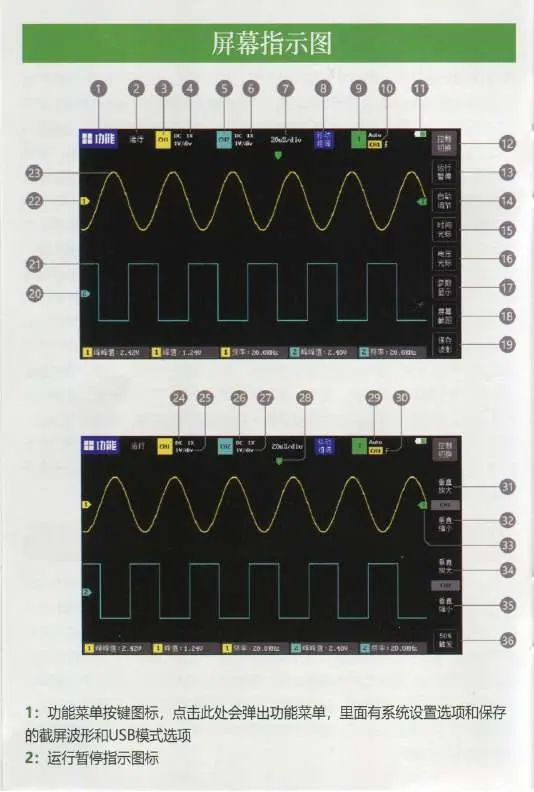

Schemat ekranu oscyloskopu z oznaczeniami elementów sterujących
Schemat ekranu oscyloskopu z oznaczeniami elementów sterujących

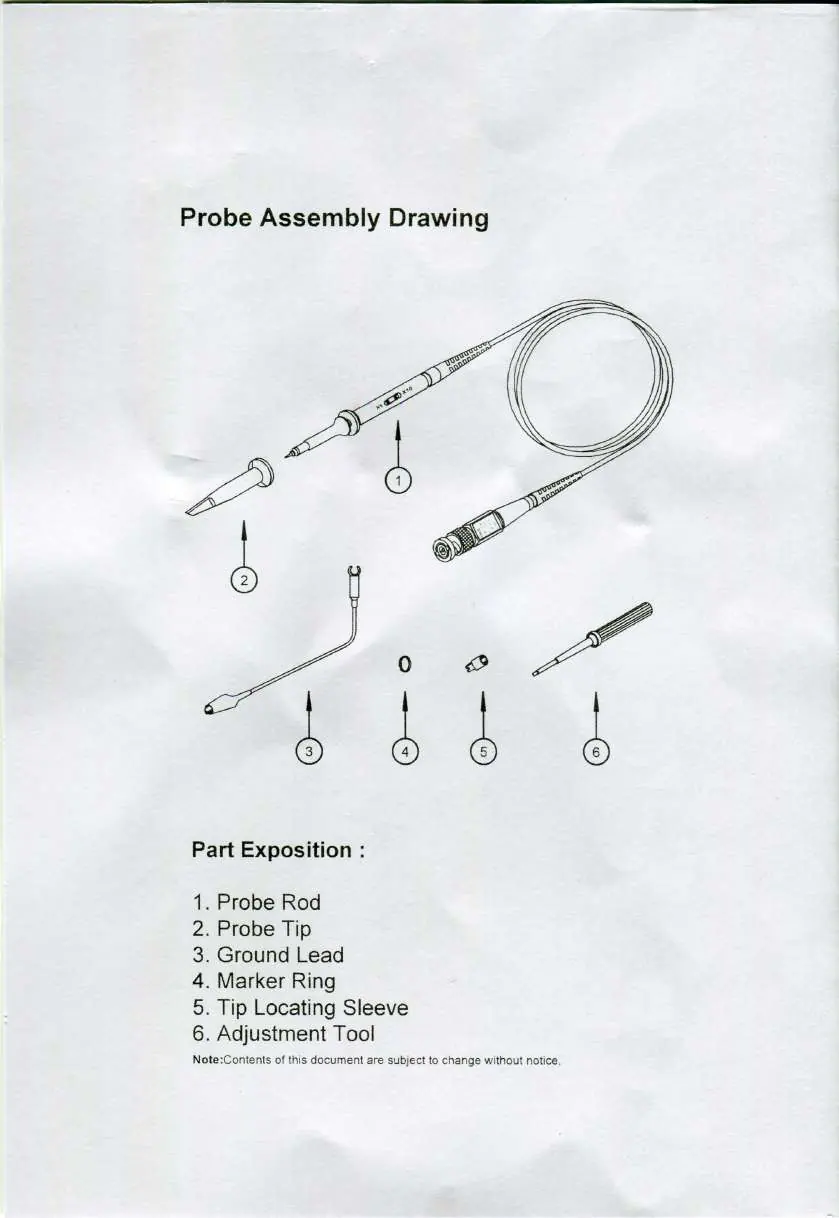

Budowa sondy pasywnej
Budowa sondy pasywnej
  • Menu funkcji: Dostęp do ustawień systemowych, zapisu danych i trybu USB.
  • Paski kontrolne kanałów: Umożliwiają włączanie/wyłączanie kanałów, ustawianie sprzężenia (AC/DC) oraz mnożnika sondy.
  • Pasek wyzwalania: Konfiguracja trybu (Auto, Single, Normal) oraz poziomu wyzwalania.
  • Pasek sterowania: Przyciski do automatycznej regulacji, pauzy, pomiarów kursorami oraz zapisu danych.

Pierwsze uruchomienie i konfiguracja

Przed rozpoczęciem pomiarów upewnij się, że sonda jest poprawnie skompensowana. W tym celu podłącz sondę do terminala sygnału referencyjnego na panelu przednim (sygnał prostokątny 1kHz) i ustaw sondę w pozycji 10X. Użyj narzędzia do regulacji, aby uzyskać idealnie płaski wierzchołek fali prostokątnej.

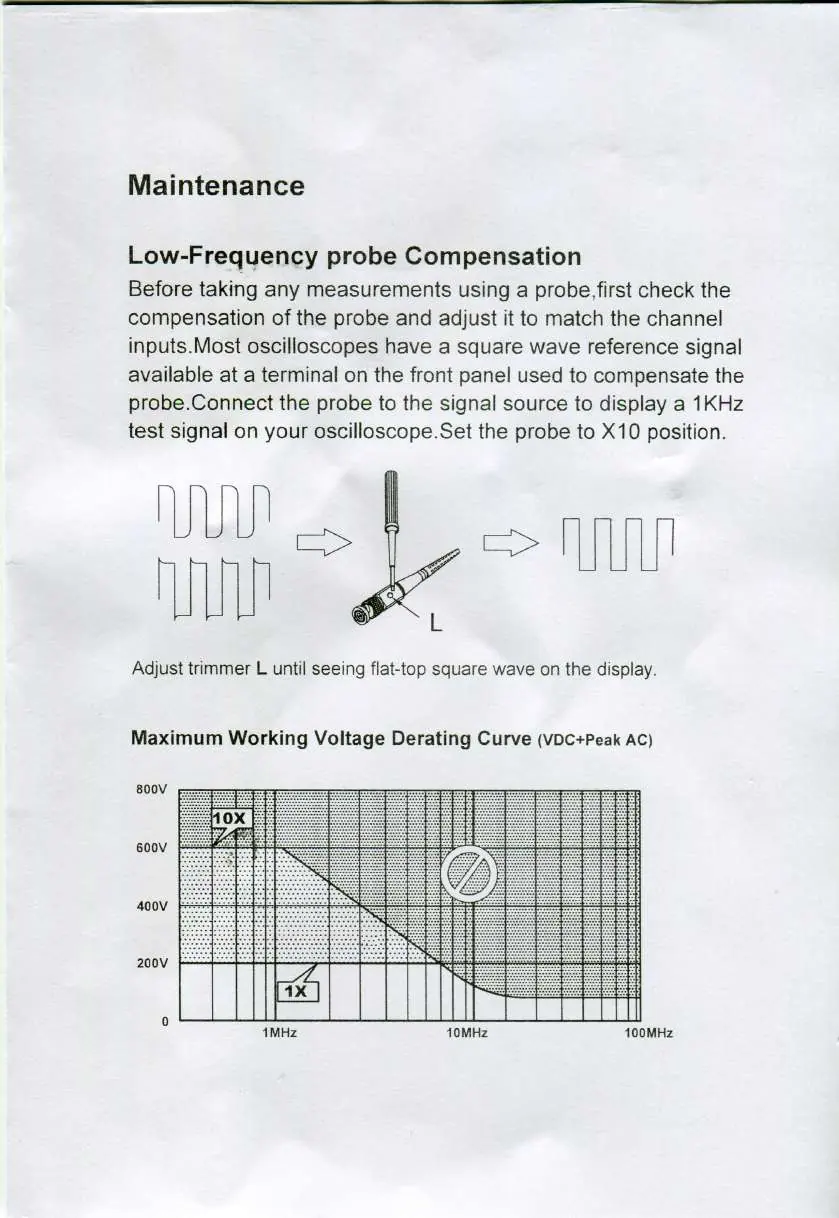

Procedura kompensacji sondy
Procedura kompensacji sondy

Obsługa i pomiary

Urządzenie oferuje funkcję automatycznej regulacji, która dobiera parametry wyświetlania do wykrytego sygnału. W przypadku pomiarów specyficznych sygnałów (np. PWM, sygnały cyfrowe), należy ręcznie ustawić tryb wyzwalania na Normal lub Single, aby uchwycić przebieg. Dane można zapisywać w pamięci wewnętrznej i eksportować przez złącze USB do komputera.

Konserwacja i kalibracja

Jeśli zauważysz przesunięcie linii bazowej (0V) przy odłączonych sondach, wykonaj kalibrację linii bazowej w menu ustawień systemowych. Upewnij się, że wszystkie sondy są odłączone przed rozpoczęciem procedury.

Rozwiązywanie problemów

W przypadku braku sygnału na ekranie, sprawdź czy oscyloskop nie jest w trybie pauzy. Jeśli wartości napięcia lub częstotliwości wynoszą 0, użyj przycisku automatycznej regulacji, aby poprawnie wycentrować przebieg na ekranie. Używaj wyłącznie oryginalnej ładowarki 5V/2A, aby zapewnić poprawne ładowanie akumulatora.

Informacje o producencie

FNIRSI

Profil marki

Praktyczna pomoc

Typowe problemy

Brak sygnału na ekranie (tylko linia)

Sprawdź, czy urządzenie nie jest w trybie pauzy. Naciśnij przycisk automatycznej regulacji (Auto Adjust).

Wartości napięcia lub częstotliwości wynoszą 0

Wyreguluj czułość pionową i podstawę czasu tak, aby na ekranie widoczny był przynajmniej jeden pełny, stabilny cykl przebiegu.

Sygnał skacze i nie można go ustabilizować

Wyreguluj poziom wyzwalania (zielona strzałka po prawej stronie) lub włącz funkcję Auto 50% w menu ustawień.

Urządzenie nie ładuje się poprawnie

Używaj wyłącznie oryginalnej ładowarki 5V/2A. Ładowanie przez port USB komputera może być niewystarczające.

Przed użyciem

  • Skompensuj sondę za pomocą sygnału referencyjnego 1kHz.
  • Ustaw mnożnik sondy w menu oscyloskopu zgodnie z fizycznym przełącznikiem na sondzie (1X/10X).
  • Upewnij się, że akumulator jest naładowany.
  • Wybierz odpowiedni tryb sprzężenia (AC/DC) dla mierzonego sygnału.

Parametry w praktyce

Szerokość pasma 100MHz
Maksymalna częstotliwość sygnału, którą oscyloskop może wiernie odwzorować.
Częstotliwość próbkowania 1GSa/s
Liczba próbek na sekundę, decydująca o dokładności odwzorowania przebiegu.
Tłumienie 1X/10X
Współczynnik podziału napięcia wejściowego sondy; 10X jest wymagane dla wysokich częstotliwości i napięć.

Ilustracje i schematy

  • Ekran główny: Wyświetla przebiegi, parametry kanałów, ustawienia wyzwalania i pasek stanu baterii.
  • Sonda: Składa się z końcówki, przewodu uziemiającego i pierścienia regulacyjnego do kompensacji.
  • Menu systemowe: Dostępne przez ikonę funkcji, pozwala na kalibrację i zarządzanie plikami.

Zgodność modelu

  • Sondy muszą być zgodne z pasmem 100MHz dla pełnej wydajności.
  • Wymagana impedancja wejściowa oscyloskopu przy użyciu innych sond to 1MΩ.
