Instrukcja instalacji kuchenki indukcyjnej Stoves Richmond 100/110cm
Szybki przewodnik instalacji kuchenki indukcyjnej Stoves Richmond 100/110cm. Zawiera wytyczne dotyczące poziomowania, podłączenia elektrycznego, zachowania bezpiecznych odstępów oraz montażu elementów dekoracyjnych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące profesjonalnej instalacji kuchenek indukcyjnych Stoves serii Richmond (modele 100cm i 110cm). Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę zgodnie z obowiązującymi przepisami. Urządzenie wymaga uziemienia, a wszelkie modyfikacje konstrukcyjne są zabronione.
Bezpieczeństwo i ostrzeżenia
- Urządzenie musi być podłączone przez osobę posiadającą odpowiednie uprawnienia.
- Nie należy przechowywać żadnych przedmiotów na powierzchniach grzewczych.
- Przed wymianą lampy piekarnika należy upewnić się, że urządzenie jest wyłączone.
- Podczas przesuwania kuchenki należy zachować ostrożność ze względu na ostre krawędzie paneli.
- Nie wolno podnosić ani przesuwać urządzenia, trzymając za uchwyty drzwi.
Poziomowanie i przygotowanie

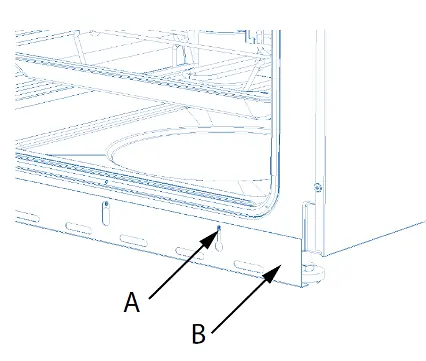

Kuchenka wyposażona jest w nóżki poziomujące. W przypadku modeli 100cm i 110cm, aby uzyskać dostęp do regulacji tylnych kółek lub zamontować listwę dekoracyjną, konieczne może być zdemontowanie drzwi komory do wolnego gotowania.
Podłączenie elektryczne
Urządzenie może być podłączone w układzie jednofazowym lub trójfazowym. Należy użyć elastycznego przewodu odpornego na temperaturę co najmniej 70°C. Wymagane jest zapewnienie odłącznika wielobiegunowego z minimalnym odstępem styków 3mm. Podczas podłączania należy zachować odpowiednie mostki (shorting links) zgodnie ze schematem dla danego typu zasilania.
Wymiary i odstępy
Nad płytą grzewczą należy zachować minimalny odstęp 650mm od okapu lub materiałów łatwopalnych. Wokół płyty należy utrzymać strefę wolną od materiałów palnych o szerokości 90mm w płaszczyźnie poziomej do wysokości 400mm.
Uruchomienie
Po instalacji należy sprawdzić działanie programatora, oświetlenia piekarnika oraz wentylatora termoobiegu. W przypadku wykrycia nieprawidłowości należy niezwłocznie odłączyć urządzenie i skontaktować się z serwisem.
Informacje o producencie
Stoves
Praktyczna pomoc
Typowe problemy
Nieprzyjemny zapach przy pierwszym użyciu
Jest to zjawisko normalne, wynikające z wypalania pozostałości produkcyjnych. Należy włączyć piekarnik na krótki czas.
Trudności z regulacją tylnych kółek
W modelach 100/110cm należy zdemontować drzwi komory do wolnego gotowania, aby uzyskać dostęp do otworu regulacyjnego.
Kuchenka nie jest stabilna
Należy użyć nóżek poziomujących. W razie potrzeby regulacji poniżej 900mm, należy usunąć jedną z nakrętek kontrujących z każdej nóżki.
Przed użyciem
- Usunąć wszystkie opakowania i folie ochronne z wnętrza urządzenia.
- Umyć półki piekarnika, blachę do pieczenia i ruszt w ciepłej wodzie z detergentem.
- Sprawdzić, czy wszystkie otwory wentylacyjne są drożne.
- Upewnić się, że przewód zasilający nie styka się z gorącymi elementami.
- Sprawdzić, czy urządzenie jest wypoziomowane przy użyciu poziomicy.
Parametry w praktyce
- Klasa urządzenia
- Klasa 1 - kuchenka wolnostojąca, wymagająca uziemienia.
- Moc całkowita
- 15165W (w tym jednostka indukcyjna 7400W).
Ilustracje i schematy

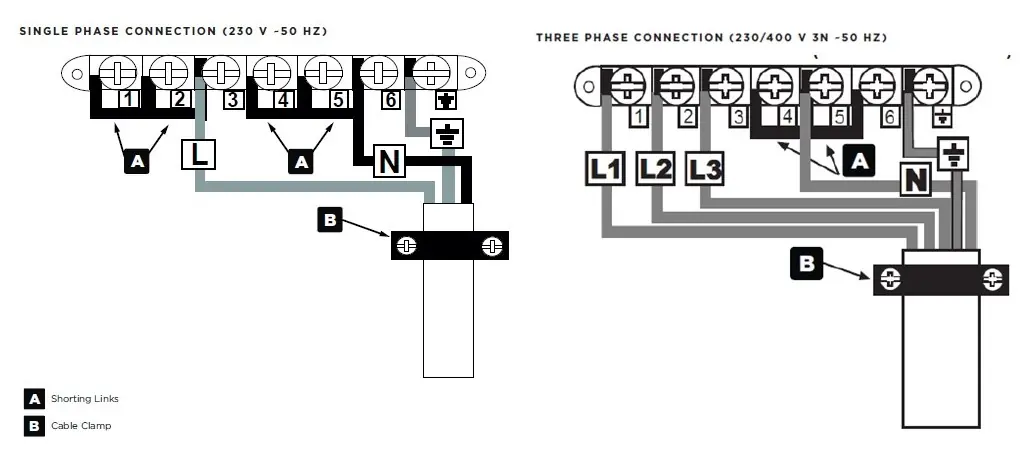

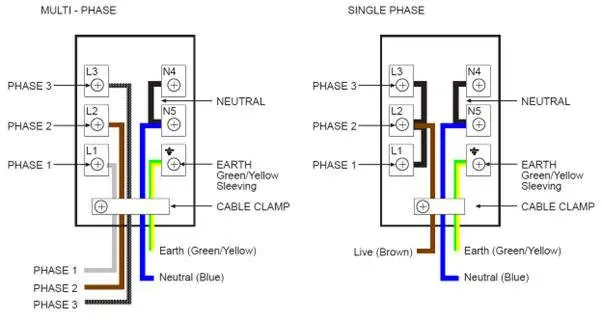

- Schemat połączeń elektrycznych (strona 14) pokazuje różnice między instalacją jednofazową a trójfazową.

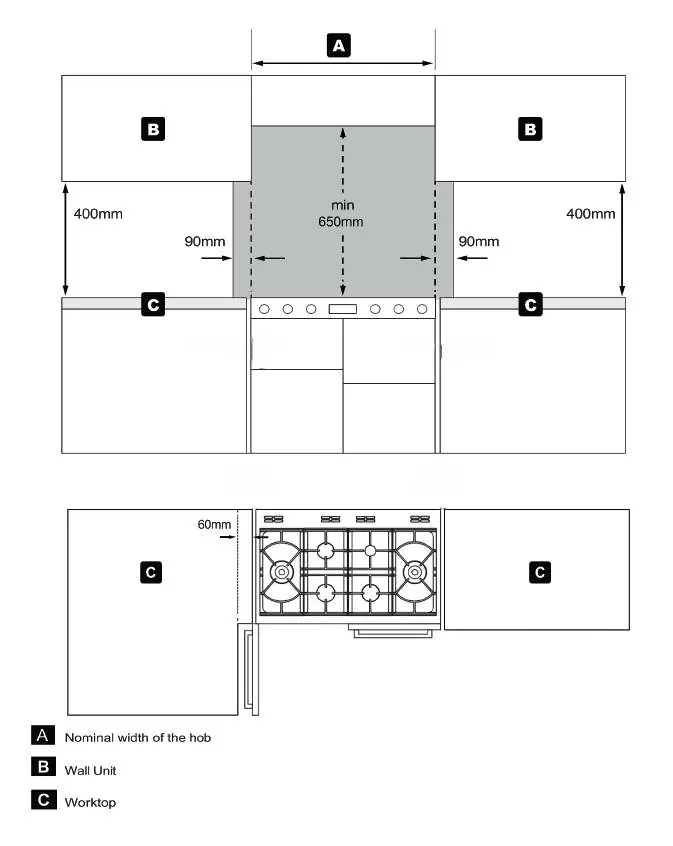

- Rysunek odstępów (strona 11) wskazuje strefy bezpieczeństwa wokół płyty grzewczej.
- Instrukcja demontażu drzwi (strona 8) pokazuje użycie zatrzasków zawiasów pod kątem 30 stopni.
Zgodność modelu
- Urządzenie przeznaczone do użytku w Wielkiej Brytanii i Irlandii.
- Wymaga instalacji przez osobę z uprawnieniami (Competent Person Scheme).
