Instrukcja instalacji kuchenki elektrycznej indukcyjnej Stoves Richmond 100/110cm

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji kuchenek indukcyjnych Stoves Richmond 100/110cm. Instalacja musi zostać przeprowadzona przez wykwalifikowanego specjalistę zgodnie z obowiązującymi przepisami. Urządzenie wymaga uziemienia, a przewody zasilające muszą być poprowadzone z dala od źródeł ciepła.

Przygotowanie do instalacji

Przed montażem należy usunąć wszystkie opakowania i zabezpieczenia. Zaleca się umycie akcesoriów (półki piekarnika, blachy, kosz do frytkownicy, ruszt) w ciepłej wodzie z detergentem. Przy pierwszym uruchomieniu piekarnika należy go rozgrzać, aby wypalić pozostałości produkcyjne – może temu towarzyszyć specyficzny zapach.

Poziomowanie i regulacja

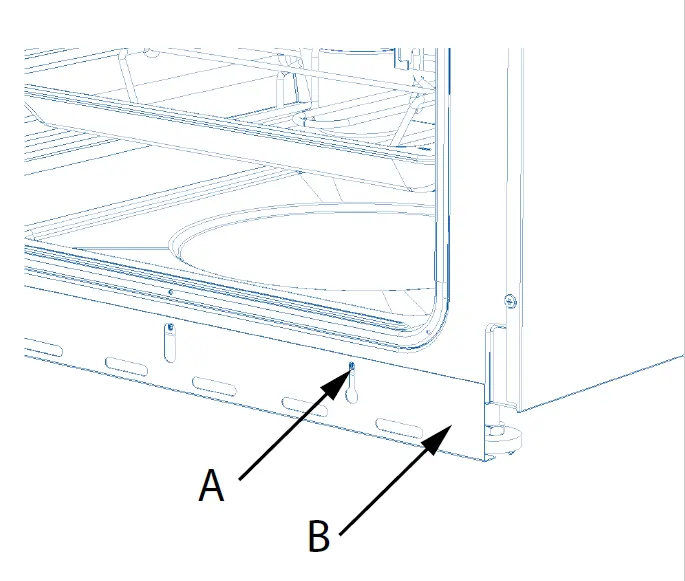

Kuchenka wyposażona jest w nóżki poziomujące. Należy umieścić poziomicę na blasze do pieczenia wewnątrz piekarnika i wyregulować wysokość nóżek z przodu i z tyłu. W razie potrzeby można wyregulować wysokość tylnych kół za pomocą śrubokręta płaskiego, wkładając go w otwory w dolnej przedniej ramie. Opcjonalnie można zamontować dekoracyjną listwę maskującą (cokół), jeśli nóżki są widoczne po podniesieniu urządzenia.

Montaż uchwytu na ręcznik

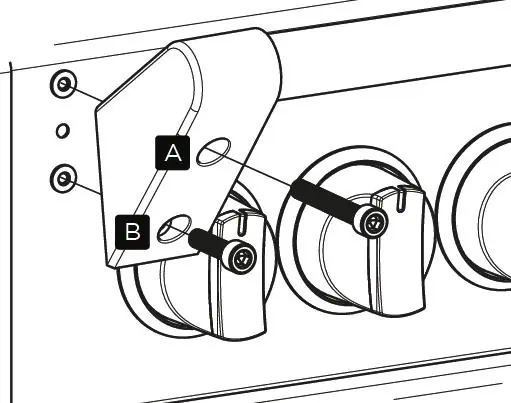

Uchwyt montuje się do panelu przedniego za pomocą czterech śrub M6 i dołączonego klucza imbusowego. Dłuższe śruby należy umieścić w górnych otworach, a krótsze w dolnych. Należy dokręcić je tak, aby uchwyt przylegał do panelu, unikając nadmiernego dokręcania.

Wymiary i odstępy

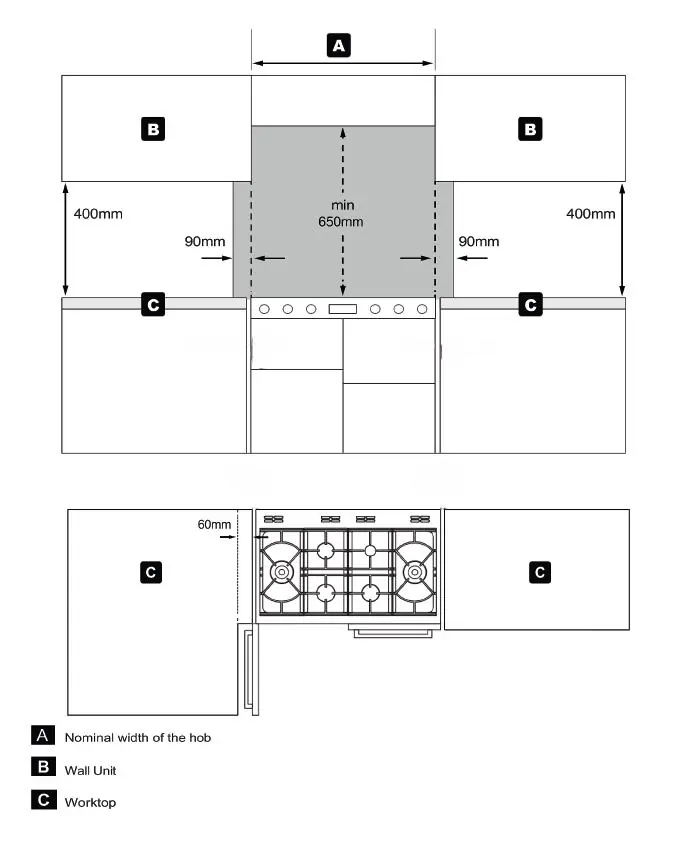

Nad płytą grzejną należy zachować minimalny odstęp 650 mm od okapu lub szafek wykonanych z materiałów palnych. Wokół płyty należy zachować 90 mm wolnej przestrzeni w poziomie do wysokości 400 mm w pionie. Jeśli urządzenie posiada drzwi otwierane na bok, zaleca się 60 mm odstępu od ściany lub szafek, aby umożliwić pełne otwarcie drzwi.

Podłączenie elektryczne

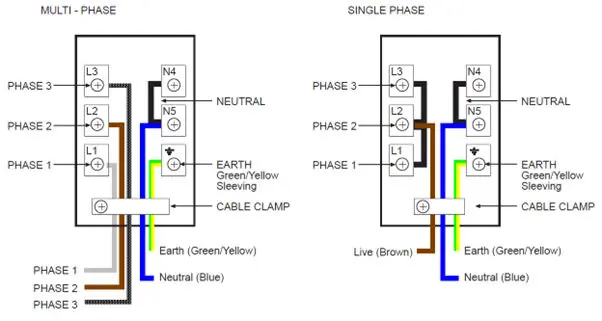

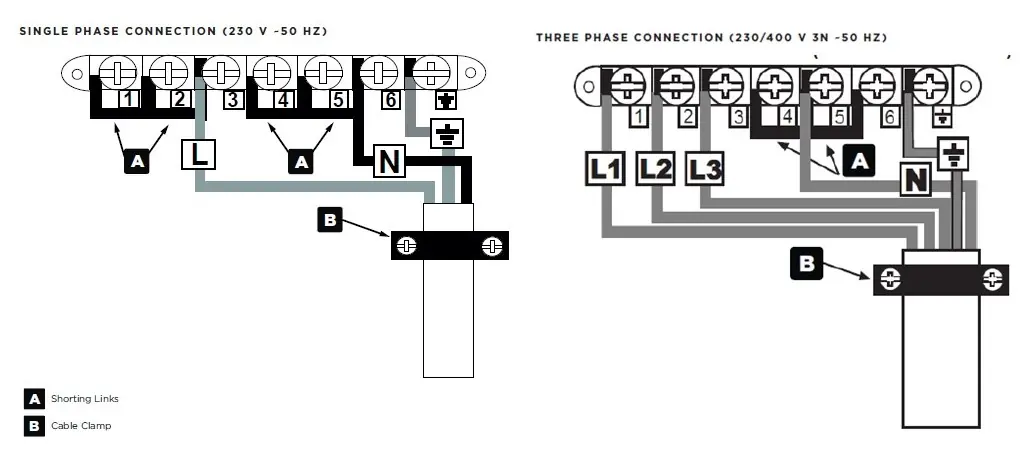

Urządzenie musi być podłączone do zasilania przez wyłącznik zapewniający odłączenie wszystkich biegunów z minimalnym odstępem styków 3 mm. Należy stosować elastyczny przewód odporny na temperaturę co najmniej 70°C. W przypadku instalacji jednofazowej należy użyć mostków między L1, L2 i L3. W instalacji trójfazowej należy usunąć mostki z zacisków fazowych, pozostawiając mostki neutralne.

Uruchomienie

Po instalacji należy sprawdzić działanie programatora czasowego, oświetlenia piekarnika oraz wentylatora termoobiegu (ustawiając pokrętło w trybie rozmrażania). W przypadku nieprawidłowego działania należy odłączyć urządzenie i skontaktować się z serwisem.
