Instrukcja obsługi wózka na wąż ogrodowy Style Selections SGY-GAR4

Praktyczny przewodnik po montażu i obsłudze wózka na wąż ogrodowy Style Selections SGY-GAR4. Dowiedz się, jak poprawnie złożyć urządzenie, podłączyć wąż i dbać o sprzęt, aby służył przez lata.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Wózek na wąż Style Selections SGY-GAR4 służy do przechowywania i łatwego rozwijania/zwijania węża ogrodowego. Wymaga montażu rączki i korby przy użyciu śrubokręta krzyżakowego. str. 1, 5

Najważniejsze czynności

Montaż rączki str. 5
Podłączenie węża doprowadzającego str. 6

Pierwsze uruchomienie

Sprawdź uszczelki przed podłączeniem wody. str. 6, 7

Problemy i rozwiązania

Wycieki

Sprawdź uszczelki i dokręć połączenia.

str. 7

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pojemność	200 ft (60 m)	Maksymalna długość węża 5/8 cala	str. 4

Gdzie szukać w PDF

Zawartość zestawu str. 3
Instrukcja montażu str. 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 5

Strona 6

Strona 7

Najważniejsze informacje z instrukcji

Wózek na wąż ogrodowy Style Selections SGY-GAR4 jest przeznaczony do przechowywania i łatwego rozwijania węża. Maksymalna pojemność wynosi 200 stóp (ok. 60 m) standardowego węża winylowego o średnicy 5/8 cala. Urządzenie wymaga montażu przy użyciu śrubokręta krzyżakowego. Należy pamiętać, aby nie przekraczać ciśnienia wody 100 PSI.

Zawartość zestawu

Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy:

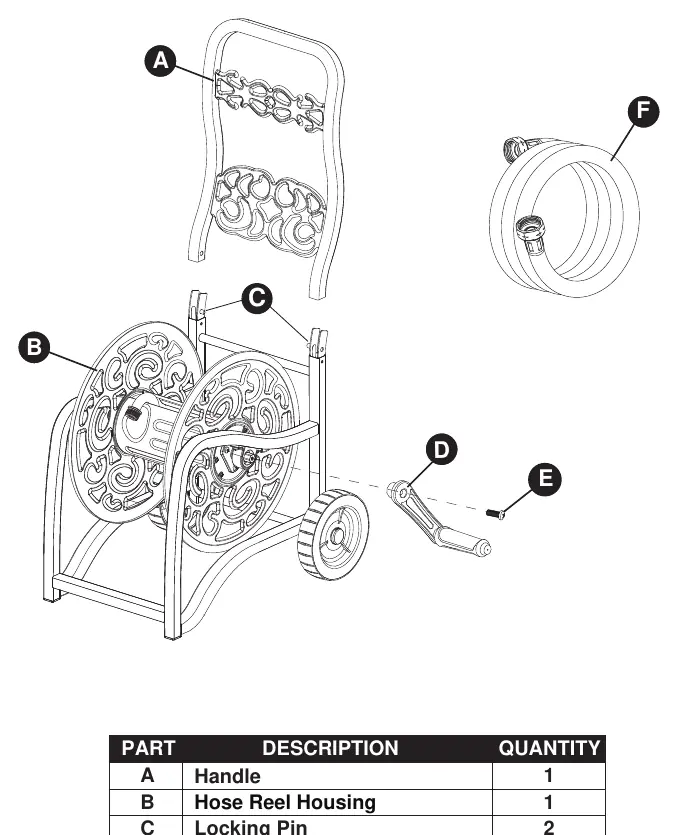

Rączka (A)
Obudowa bębna na wąż (B)
Zawleczki blokujące (C) - 2 szt.
Korba (D)
Śruba korby (E)
Wąż doprowadzający (F) - 5 stóp (ok. 1,5 m)

Montaż

Montaż zajmuje około 5-10 minut i wymaga śrubokręta krzyżakowego.

Montaż rączki i korby

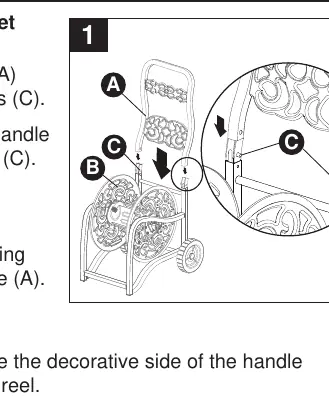

Przymocuj rączkę (A) do obudowy bębna (B), dociskając ją, aż dotrze do zawleczek blokujących (C).
Wciśnij jedną zawleczkę i dociśnij rączkę, aż zakryje zawleczkę. Powtórz dla drugiej strony.
Dociskaj rączkę, aż obie zawleczki (C) zablokują się w otworach rączki (A). Upewnij się, że dekoracyjna strona rączki jest skierowana w stronę bębna.
Przymocuj korbę (D) do bębna za pomocą śruby (E) przy użyciu śrubokręta.

Instalacja

Podłączenie węża

Sprawdź, czy uszczelki gumowe znajdują się na obu końcach węża doprowadzającego (F).

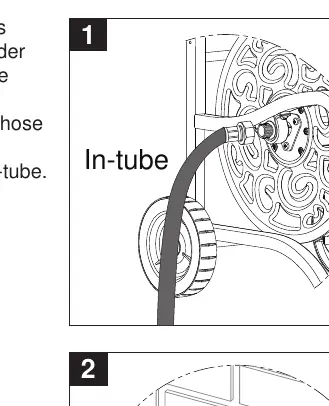

Podłącz jeden koniec węża doprowadzającego do wlotu na zewnętrznej stronie bębna.
Podłącz drugi koniec węża doprowadzającego do źródła wody.

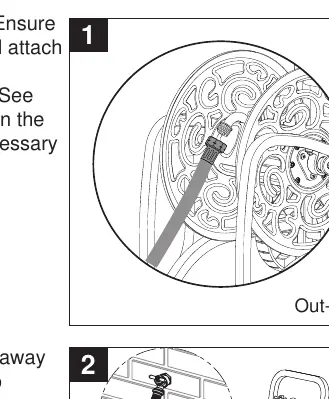

Podłącz wąż ogrodowy (nie dołączony do zestawu) do wylotu na bębnie, upewniając się, że uszczelka jest na miejscu.
Odkręć wodę i sprawdź szczelność połączeń. W razie potrzeby dokręć.

Obsługa

Aby rozwinąć wąż, wyciągnij go prosto z bębna. Aby zwinąć wąż, idź z końcówką węża w stronę wózka, układając wąż w kształt litery "U" przed bębnem – ułatwi to nawijanie.

Przechowywanie i konserwacja

W okresie zimowym przechowuj wózek wewnątrz pomieszczeń. Jeśli wózek musi pozostać na zewnątrz w warunkach ujemnych temperatur, odłącz wąż od kranu i całkowicie opróżnij go z wody. Zamarzająca woda może uszkodzić bęben, wąż lub instalację.

Gwarancja

Produkt objęty jest 5-letnią gwarancją producenta dla pierwotnego nabywcy, obejmującą wady materiałowe i wykonawcze. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, przeciążenia, zaniedbania lub nieautoryzowanych napraw.

Praktyczna pomoc

Typowe problemy

Wyciek wody przy połączeniach

Sprawdź, czy uszczelka gumowa jest poprawnie osadzona w złączu. Dokręć połączenie.

Trudności z nawijaniem węża

Podczas zwijania idź z końcówką węża w stronę wózka, układając wąż w kształt litery U przed bębnem.

Przed użyciem

Sprawdź zawartość opakowania zgodnie z listą części.
Przygotuj śrubokręt krzyżakowy (Phillips).
Upewnij się, że ciśnienie wody nie przekracza 100 PSI.
Sprawdź obecność uszczelek gumowych w wężu doprowadzającym.

Parametry w praktyce

Ciśnienie robocze: Maksymalnie 100 PSI.

Ilustracje i schematy

Schemat montażu rączki i korby.
Instrukcja podłączenia węża doprowadzającego (leader hose).

Zgodność modelu

Wąż ogrodowy nie jest dołączony do zestawu.
Wymaga standardowego węża winylowego 5/8 cala.
