Instrukcja obsługi lampy przemysłowej Sunco 150W UFO High Bay

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji lampy przemysłowej Sunco 150W UFO High Bay. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone. Produkt powinien być instalowany zgodnie z lokalnymi przepisami przez osobę posiadającą odpowiednią wiedzę techniczną. Przed montażem należy sprawdzić urządzenie pod kątem uszkodzeń transportowych.

Wymagane narzędzia

• Wiertarka
• Drabina
• Młotek
• Szczypce
• Obcinaki do drutu (w przypadku montażu na łańcuchu)
• Ściągacz izolacji
• Miarka
• Marker
• Wspornik montażowy (jeśli wymagany)

Metody instalacji

Instrukcja przewiduje trzy główne metody montażu:

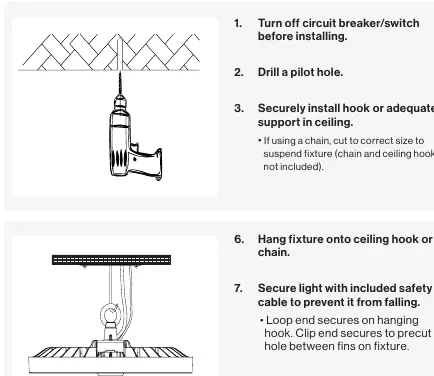

Montaż na haku (Hook Mount)

1. Wyłącz zasilanie na bezpieczniku.
2. Wywierć otwór pilotowy i zainstaluj hak w suficie.
3. Wkręć dostarczony pierścień podnoszący w oprawę i zabezpiecz śrubą ustalającą.
4. Zawieś oprawę na haku lub łańcuchu.
5. Zabezpiecz lampę dołączoną linką bezpieczeństwa, mocując ją do otworu w oprawie.

Montaż na rurze 1/2 NPT

1. Wyłącz zasilanie.
2. Odkręć nakrętki z rury 1/2 NPT.
3. Przykręć wspornik montażowy do oprawy.
4. Włóż trzpień 1/2 NPT w otwory wspornika.
5. Zabezpiecz połączenie, dokręcając nakrętki lub wkręcając rurę w otwór oprawy.
6. Wyreguluj pozycję oprawy za pomocą śrub wspornika.

Montaż sufitowy (Ceiling Mount)

1. Wyłącz zasilanie.
2. Oznacz miejsce montażu i wywierć otwory w suficie.
3. Wbij kotwy rozporowe w przygotowane otwory.
4. Dopasuj wspornik do otworów i przykręć oprawę.
5. Wyreguluj pozycję oprawy za pomocą śrub wspornika.

Podłączenie elektryczne

Podłączenie przewodów jest identyczne dla wszystkich metod montażu:

• Czarny: Faza (Live)
• Biały: Neutralny (Neutral)
• Zielony: Uziemienie (Ground)

W przypadku korzystania z funkcji ściemniania, należy podłączyć kompatybilne urządzenie (brak w zestawie) do przewodów sygnałowych (szary/różowy). Jeśli ściemniacz nie jest używany, przewody te należy zabezpieczyć nakrętkami.

Dane techniczne

• Napięcie: 120-277V
• Moc: 150W
• Klasa szczelności: IP65
• Materiał obudowy: Stop aluminium
• Waga: 3.74 kg
• Gwarancja: 7 lat

Bezpieczeństwo

Nie instaluj lampy bezpośrednio nad źródłami ciepła (np. piec) ani na sufitach z ogrzewaniem promiennikowym. Nie przykrywaj lampy materiałami łatwopalnymi. Podczas podłączania przewodu zasilającego do puszki przyłączeniowej należy użyć certyfikowanej dławicy kablowej (waterproof strain relief bushing).
