Instrukcja obsługi lampy LED High Bay Sunco Lighting UFO 150W
Poznaj specyfikację techniczną i parametry pracy lampy LED High Bay Sunco Lighting UFO 150W. Sprawdź wymiary, kąt świecenia i warunki montażu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi specyfikację techniczną oraz instrukcję obsługi dla lampy LED High Bay typu UFO o mocy 150W. Lampa przeznaczona jest do oświetlenia wysokich pomieszczeń, takich jak magazyny, hale produkcyjne, obiekty handlowe czy stacje benzynowe. Urządzenie charakteryzuje się niskoprofilową konstrukcją, możliwością ściemniania oraz wysoką klasą szczelności IP65, co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynków.
Specyfikacja techniczna
- Moc: 150W
- Napięcie wejściowe: 100-277VAC
- Strumień świetlny: 21000 lm
- Kąt świecenia: 90°
- Możliwość ściemniania: Tak (0-10V)
- Współczynnik mocy: >90
- Skuteczność świetlna: 140 lm/W
- Temperatura barwowa: Dostępne warianty 4000K, 5000K, 6000K
- Współczynnik oddawania barw (CRI): 80+
Konstrukcja i warunki pracy
Lampa wykonana jest ze stopu aluminium, co zapewnia trwałość i odpowiednie odprowadzanie ciepła. Urządzenie jest przystosowane do pracy w trudnych warunkach środowiskowych.
- Klasa szczelności: IP65 (odporność na pył i strumienie wody)
- Temperatura pracy: od -13°F do 122°F (ok. -25°C do 50°C)
- Waga: 3.7 lbs (ok. 1.68 kg)

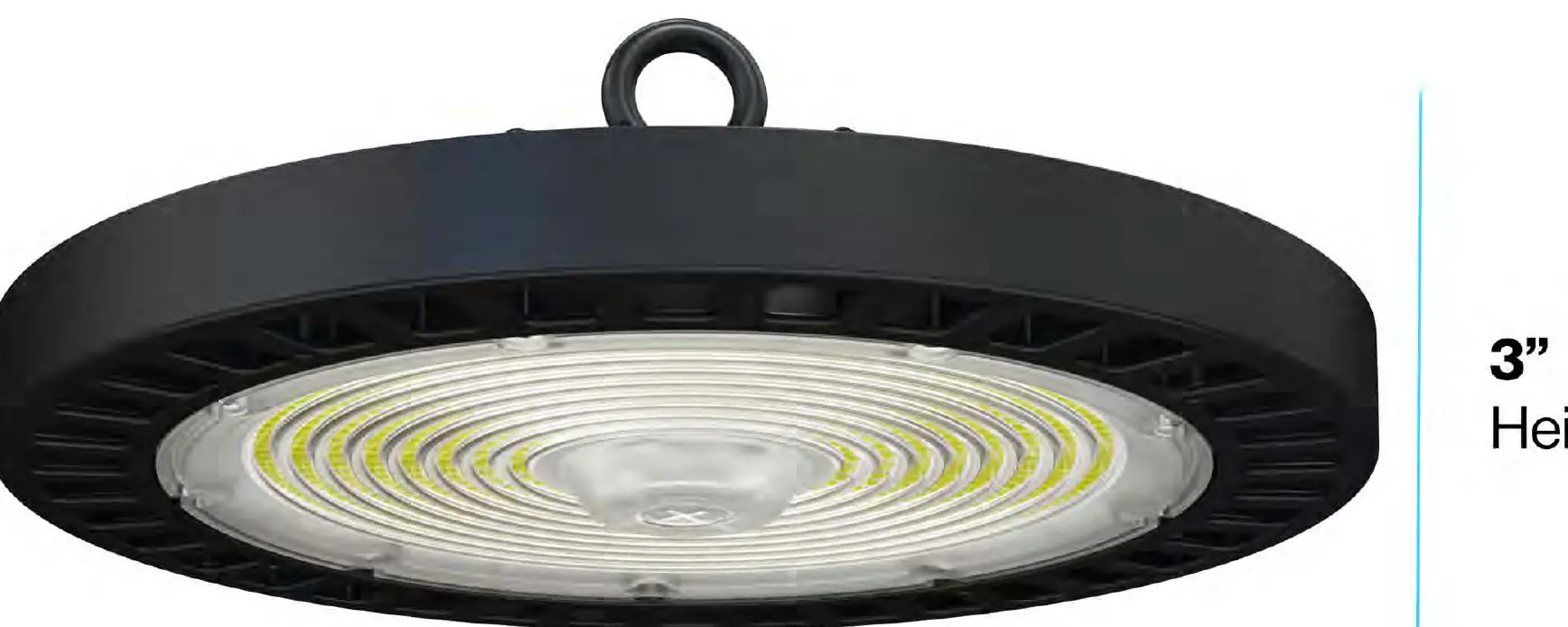

- Wymiary: 10.8 cala średnicy, 3 cale wysokości
- Żywotność: 50 000 godzin
Montaż i użytkowanie
Lampa oferuje wszechstronne opcje montażu, w tym zawieszenie na hakach lub montaż na słupie z gwintem 1/2 cala NPT. Przed instalacją należy upewnić się, że zasilanie jest odłączone, a konstrukcja nośna jest w stanie utrzymać ciężar oprawy.
Praktyczna pomoc
Typowe problemy
Brak możliwości ściemniania
Upewnij się, że używasz kompatybilnego ściemniacza 0-10V i że przewody sterujące są poprawnie podłączone.
Niewłaściwe napięcie zasilania
Lampa wymaga zasilania w zakresie 100-277VAC. Podłączenie do instalacji o innym napięciu może uszkodzić urządzenie.
Przed użyciem
- Sprawdź, czy napięcie w sieci mieści się w zakresie 100-277VAC.
- Upewnij się, że miejsce montażu zapewnia odpowiednią nośność dla lampy o wadze 3.7 lbs.
- Zweryfikuj, czy wybrany model (4K, 5K lub 6K) odpowiada wymaganej temperaturze barwowej światła.
- Upewnij się, że posiadasz odpowiednie akcesoria montażowe (haki lub uchwyt 1/2 cala NPT).
Parametry w praktyce
- 0-10V Dimmable
- Standard sterowania jasnością wymagający dodatkowego przewodu sterującego.
Ilustracje i schematy

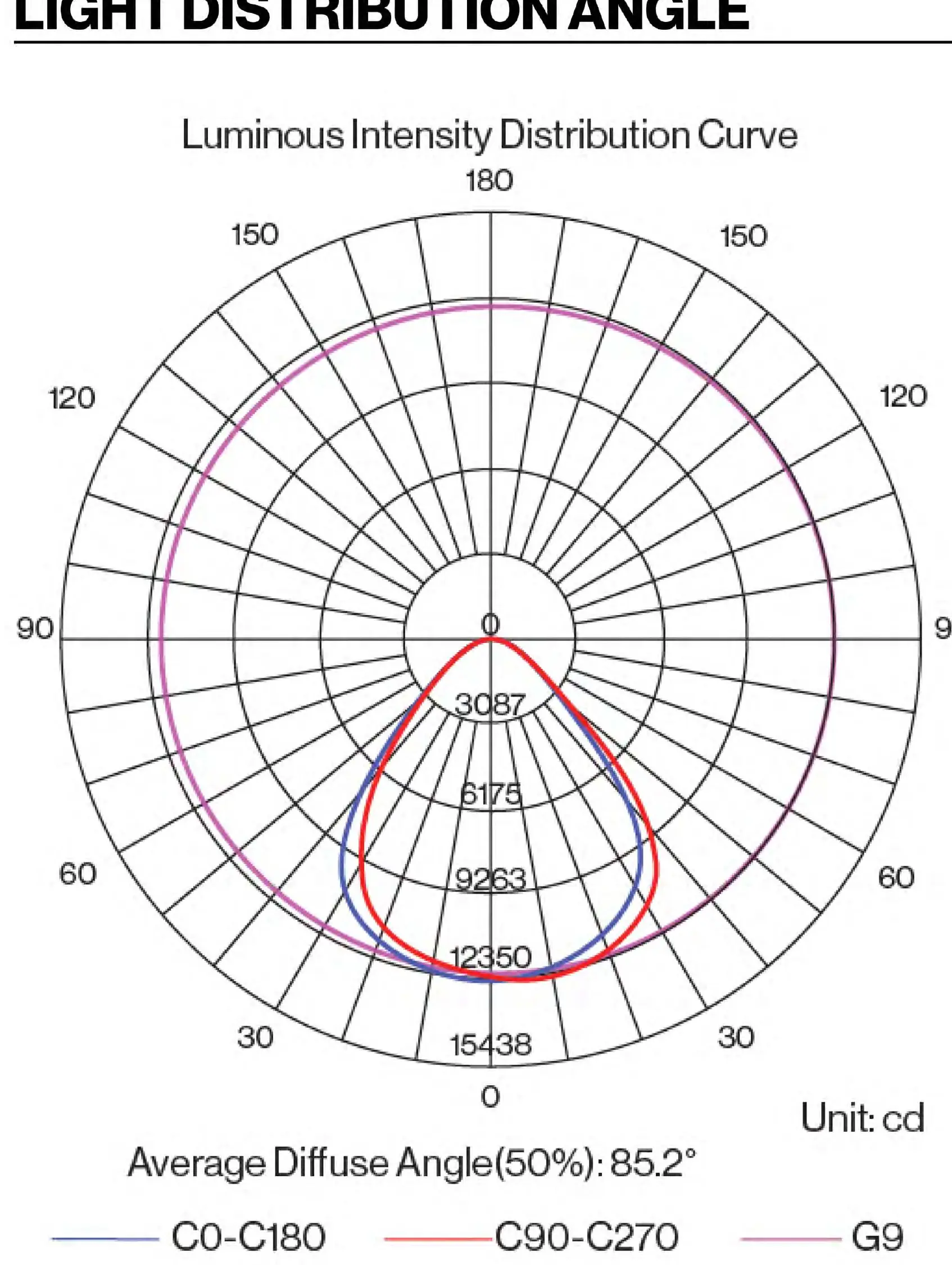

- Wykres rozsyłu światłości (Luminous Intensity Distribution Curve) pokazuje, jak światło rozchodzi się z oprawy pod różnymi kątami, co pomaga w planowaniu rozmieszczenia lamp w pomieszczeniu.
Zgodność modelu
- Lampa jest kompatybilna z systemami ściemniania 0-10V.
- Przystosowana do montażu na słupie 1/2 cala NPT.
