Instrukcja obsługi lampy LED Sunco Lighting Gas Station Canopy
Szybki przewodnik po instalacji i specyfikacji technicznej lampy LED Sunco Lighting Gas Station Canopy. Dowiedz się, jak bezpiecznie zamontować oprawę i podłączyć zasilanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa LED Sunco Lighting Gas Station Canopy to wydajne oświetlenie przeznaczone do stacji benzynowych lub zadaszeń. Urządzenie charakteryzuje się mocą 150W, strumieniem świetlnym 20100LM oraz klasą szczelności IP65, co zapewnia odporność na korozję i rdzę. Lampa jest przystosowana do pracy w szerokim zakresie napięć 120-277V.
Metody montażu
Instrukcja przewiduje trzy główne metody instalacji oprawy:
- Metoda I (Montaż powierzchniowy): Wymaga zamocowania linki zabezpieczającej z tyłu oprawy, wywiercenia otworów w suficie, podłączenia przewodów zgodnie z lokalnymi przepisami elektrycznymi i przykręcenia lampy do sufitu.
- Metoda II (Montaż na wysięgniku 3/4" NPT): Polega na podłączeniu okablowania wewnątrz wysięgnika 3/4" NPT, a następnie przykręceniu oprawy bezpośrednio do wysięgnika. Uwaga: ta metoda nie jest dostarczana przez Sunco.
- Metoda III (Montaż na wsporniku): Wymaga przykręcenia wspornika montażowego do tyłu oprawy, przeprowadzenia wysięgnika 3/4" NPT przez otwór we wsporniku i zabezpieczenia nakrętką, lub przykręcenia płyty montażowej do sufitu i zamocowania do niej oprawy.
Dane techniczne
- Moc wejściowa: 150W
- Strumień świetlny: 20100LM
- Napięcie wejściowe: 120-277VAC
- Temperatura pracy: -33°F do 140°F
- Kąt świecenia: 120°
- Wydajność świetlna: 134LM/W
- Certyfikaty: UL, CUL, DLC
Bezpieczeństwo i konserwacja
Podczas instalacji należy upewnić się, że połączenia przewodów są odpowiednio zabezpieczone i wykonane zgodnie z lokalnymi przepisami elektrycznymi. Należy używać wiertarki elektrycznej do przygotowania otworów montażowych. W przypadku montażu powierzchniowego, linka zabezpieczająca jest kluczowym elementem bezpieczeństwa.
Praktyczna pomoc
Typowe problemy
Brak pewności co do sposobu podłączenia elektrycznego
Podłączenie musi być wykonane zgodnie z lokalnymi przepisami elektrycznymi. Upewnij się, że połączenia przewodów są dobrze zabezpieczone.
Trudności z montażem na suficie
Użyj wiertarki elektrycznej do przygotowania otworów montażowych. W przypadku metody I, pamiętaj o zamocowaniu linki zabezpieczającej.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 120-277VAC.
- Upewnij się, że powierzchnia montażowa jest stabilna.
- Przygotuj odpowiednie narzędzia (wiertarka, śrubokręt).
- W przypadku metody I, upewnij się, że posiadasz linkę zabezpieczającą.
- Sprawdź, czy wszystkie śruby montażowe są w zestawie.
Ilustracje i schematy

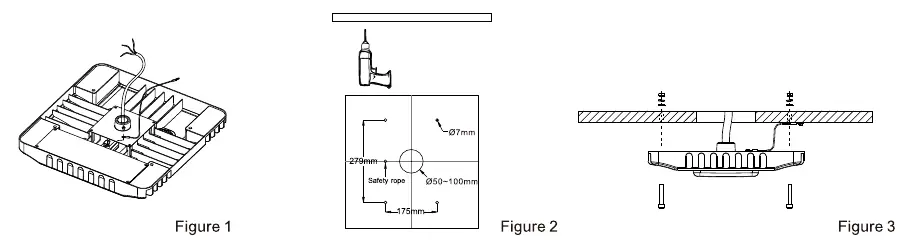

- Rysunki (Figure 1-3) pokazują montaż powierzchniowy z użyciem linki zabezpieczającej.
- Rysunki (Figure 4-5) ilustrują montaż na wysięgniku 3/4" NPT.

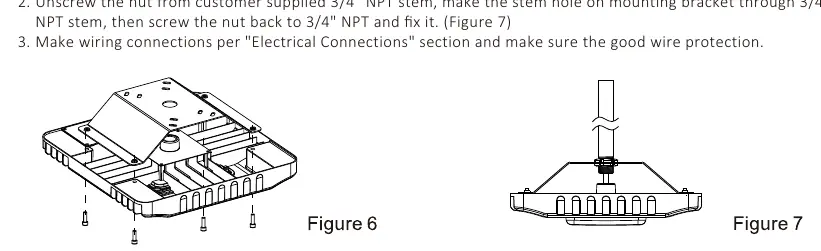

- Rysunki (Figure 6-7) oraz (Figure 8-10) przedstawiają montaż przy użyciu wspornika montażowego.
Zgodność modelu
- Urządzenie jest kompatybilne z zasilaniem 120-277V.
- Metoda montażu II (wysięgnik 3/4" NPT) nie jest dostarczana przez producenta Sunco.
