Instrukcja obsługi lampy ściennej Sunco Lighting 120W Wall Pack
Szybki przewodnik instalacji i obsługi lampy ściennej Sunco Lighting 120W Wall Pack. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz sprawdzić kompatybilność z puszkami przyłączeniowymi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu i obsługi lampy ściennej Sunco Lighting 120W Wall Pack. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie na bezpieczniku lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez osobę zaznajomioną z konstrukcją produktu i zagrożeniami elektrycznymi. Należy stosować się do lokalnych przepisów budowlanych i elektrycznych.
Instalacja na puszce przyłączeniowej
Metoda przeznaczona do montażu na standardowych puszkach elektrycznych:
- Wyłącz zasilanie. Jeśli wymieniasz starą lampę HID/HPS, pozwól jej ostygnąć przed demontażem.
- Odkręć 2 śruby na boku obudowy, zdejmij pokrywę i odłącz złącze TP24.
- Przygotuj płytę montażową (usuń zaślepki).
- Wywierć 2 otwory w płycie podstawy, aby dopasować je do otworów w puszce przyłączeniowej. Użyj wbudowanej poziomicy do ustawienia lampy.
- Wsuń płytę maskującą między ścianę a płytę podstawy, przeciągając przewody przez środkowy otwór.
- Przykręć płytę podstawy do puszki przyłączeniowej za pomocą 2 śrub.
- Uszczelnij 3 otwory materiałem uszczelniającym (np. silikonem/caulk), aby zapewnić wodoodporność.
- Podłącz przewody zasilające za pomocą nakrętek (szczegóły w sekcji Podłączenie elektryczne).
- Nałóż pokrywę na płytę podstawy, podłącz złącze TP24 i zabezpiecz pokrywę 2 śrubami, upewniając się, że przewody nie są przytrzaśnięte.
- Włącz zasilanie.

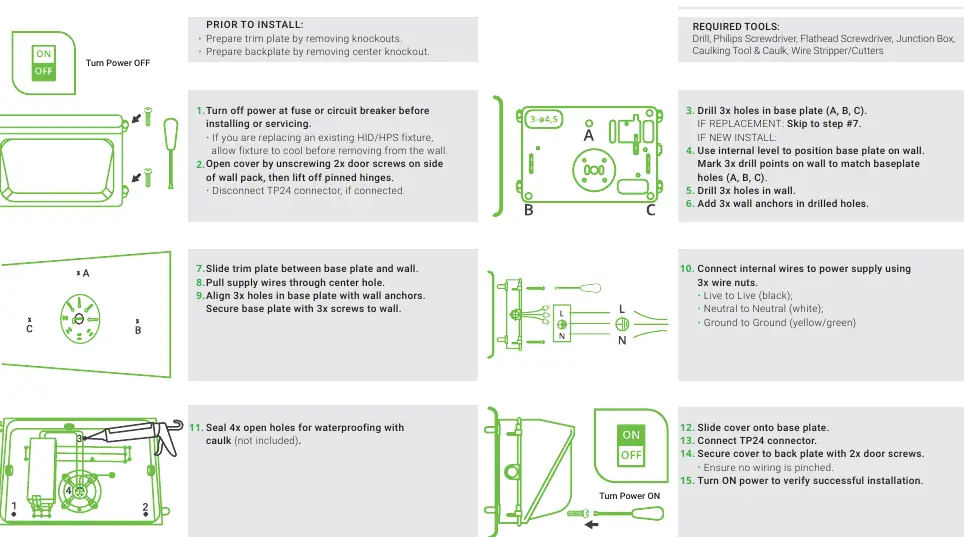

Montaż bezpośredni z przepustem kablowym
Metoda alternatywna dla montażu bezpośrednio na ścianie:
- Wyłącz zasilanie i zdejmij pokrywę lampy.
- Wywierć 3 otwory w płycie podstawy (A, B, C).
- Użyj poziomicy, aby zaznaczyć punkty wiercenia na ścianie, wywierć otwory i umieść kołki rozporowe.
- Wsuń płytę maskującą, przeciągnij przewody i przykręć płytę podstawy do ściany za pomocą 3 śrub.
- Uszczelnij 4 otwory materiałem uszczelniającym.
- Wykonaj podłączenie elektryczne zgodnie z instrukcją.
- Zamknij obudowę, podłącz złącze TP24 i zabezpiecz śrubami.
Podłączenie elektryczne
Podłącz przewody wewnętrzne do zasilania za pomocą 3 nakrętek:
- Przewód fazowy (Live): Czarny do czarnego.
- Przewód neutralny (Neutral): Biały do białego.
- Przewód uziemiający (Ground): Żółto-zielony do żółto-zielonego.
Dane techniczne
- Napięcie: 120-277V
- Moc: 120W
- Strumień świetlny: 12000 lm
- Temperatura barwowa: 5000K
- Wskaźnik oddawania barw (CRI): 80
- Kąt świecenia: 110°
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy złącze TP24 zostało poprawnie podłączone oraz czy przewody zasilające są prawidłowo połączone nakrętkami.
Trudności z dopasowaniem do puszki
Upewnij się, że używasz kompatybilnej puszki (4” octagon/square/round lub 3.5” round). Płyta podstawy posiada 8 otworów montażowych.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku lub wyłączniku głównym.
- Przygotuj narzędzia: wiertarka, śrubokręt krzyżakowy i płaski, ściągacz izolacji.
- Sprawdź, czy produkt nie jest uszkodzony podczas transportu.
- Przygotuj materiał uszczelniający (caulk) do zabezpieczenia otworów przed wilgocią.
- Upewnij się, że posiadasz odpowiednie kołki rozporowe (dla montażu bezpośredniego).
Parametry w praktyce
- Napięcie 120-277V
- Szeroki zakres napięcia wejściowego, obsługuje standardowe instalacje domowe i komercyjne.
Ilustracje i schematy
- Schemat połączeń wskazuje na konieczność łączenia przewodów kolorami: czarny-czarny, biały-biały, żółto-zielony-żółto-zielony.
- Płyta podstawy posiada dwa zestawy otworów montażowych (wewnętrzny i zewnętrzny) dla różnych typów puszek.
Zgodność modelu
- Kompatybilna z puszkami 4” (octagon, square, round) oraz 3.5” (round new work / round old work).
- Otwory zewnętrzne w płycie podstawy są oddalone o 3.54” (90mm), wewnętrzne o 2.76” (70mm).
