Instrukcja obsługi lampy ściennej LED Artika 12OUT-DS-MB
Szybki przewodnik instalacji i obsługi lampy ściennej LED Artika 12OUT-DS-MB. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i prawidłowo uszczelnić oprawę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy ściennej LED Artika 12OUT-DS-MB. Produkt jest przeznaczony do użytku wewnątrz oraz na zewnątrz pomieszczeń. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi, najlepiej przez wykwalifikowanego elektryka.
Bezpieczeństwo i ostrzeżenia
- Przed przystąpieniem do instalacji lub konserwacji należy bezwzględnie wyłączyć zasilanie na głównym panelu elektrycznym (bezpiecznikach).
- Jeśli używasz ściemniacza, musi on być kompatybilny z technologią LED.
- Nieprzestrzeganie instrukcji może skutkować utratą gwarancji.

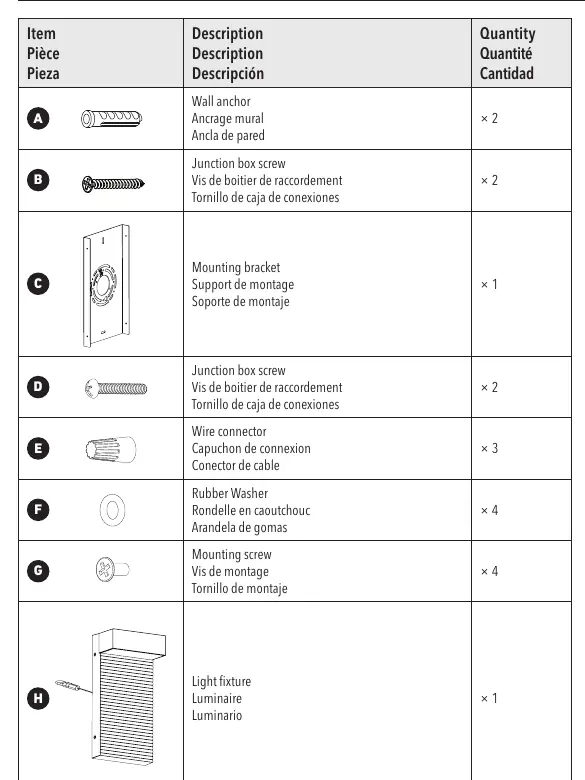

Zawartość zestawu
W opakowaniu znajdują się:
- Wspornik montażowy
- Kołki rozporowe i śruby do montażu na ścianie
- Śruby do puszki przyłączeniowej
- Złącza przewodów
- Podkładki gumowe
- Oprawa oświetleniowa
Instalacja krok po kroku

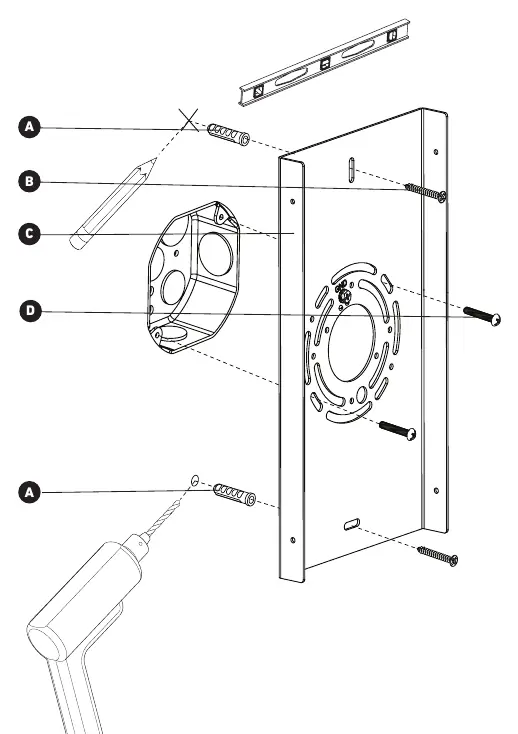

- Montaż wspornika: Użyj wspornika montażowego jako szablonu, aby zaznaczyć otwory na ścianie. Wywierć otwory, włóż kołki rozporowe i przykręć wspornik do puszki przyłączeniowej.
- Podłączenie przewodów: Połącz przewody lampy z przewodami w puszce przyłączeniowej za pomocą dołączonych złączy: biały z białym (neutralny), czarny z czarnym (fazowy) oraz zielony/miedziany z uziemieniem.
- Montaż oprawy: Zamocuj oprawę oświetleniową do wspornika za pomocą śrub montażowych i podkładek gumowych.

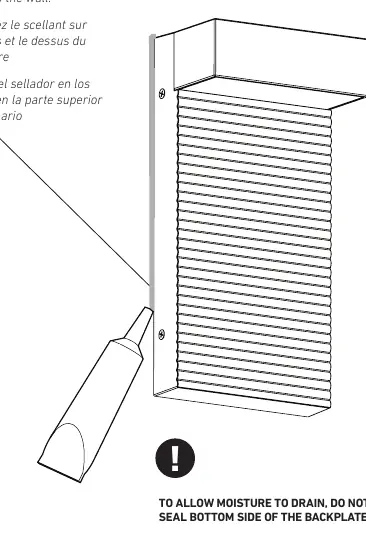

- Uszczelnianie: Nałóż uszczelniacz na boki i górną część oprawy, aby zabezpieczyć ją przed wilgocią. Ważne: Nie uszczelniaj dolnej krawędzi płyty tylnej, aby umożliwić odprowadzanie wilgoci.
Dane kontaktowe
W razie pytań lub problemów z produktem, skontaktuj się z obsługą klienta Artika For Living Inc. pod numerem 1-866-661-9606 lub adresem e-mail [email protected]. Biuro obsługi jest czynne od poniedziałku do piątku w godzinach 9:00 - 17:00 czasu wschodniego (EST).
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone na panelu elektrycznym oraz czy wszystkie przewody są poprawnie połączone w złączach.
Migotanie światła
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz zasilanie na głównym panelu elektrycznym.
- Przygotuj niezbędne narzędzia: ołówek, śrubokręt, poziomica, uszczelniacz.
- Sprawdź, czy zestaw zawiera wszystkie elementy wymienione w instrukcji.
- Upewnij się, że miejsce montażu jest odpowiednie dla lampy zewnętrznej/wewnętrznej.
Parametry w praktyce
- Zastosowanie
- Produkt przeznaczony do użytku wewnątrz i na zewnątrz budynków.
Ilustracje i schematy
- Schemat montażu wspornika: pokazuje sposób mocowania wspornika do puszki przyłączeniowej za pomocą śrub.
- Schemat podłączenia przewodów: wskazuje poprawne połączenie przewodów zasilających z przewodami lampy.
- Schemat uszczelniania: ilustruje nakładanie uszczelniacza na górę i boki oprawy, z wyraźnym zaznaczeniem, aby pozostawić dół otwarty dla drenażu.
Zgodność modelu
- Wymaga ściemniacza kompatybilnego z LED.
- Przeznaczona do montażu ściennego.
