Instrukcja obsługi lampy sufitowej LED Artika Dryad 10
Szybki przewodnik instalacji i obsługi lampy sufitowej LED Artika Dryad 10. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i dostosować temperaturę barwową światła.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa sufitowa LED Artika Dryad 10 jest przeznaczona wyłącznie do użytku wewnętrznego i mieszkalnego. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na głównym panelu bezpieczników. Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

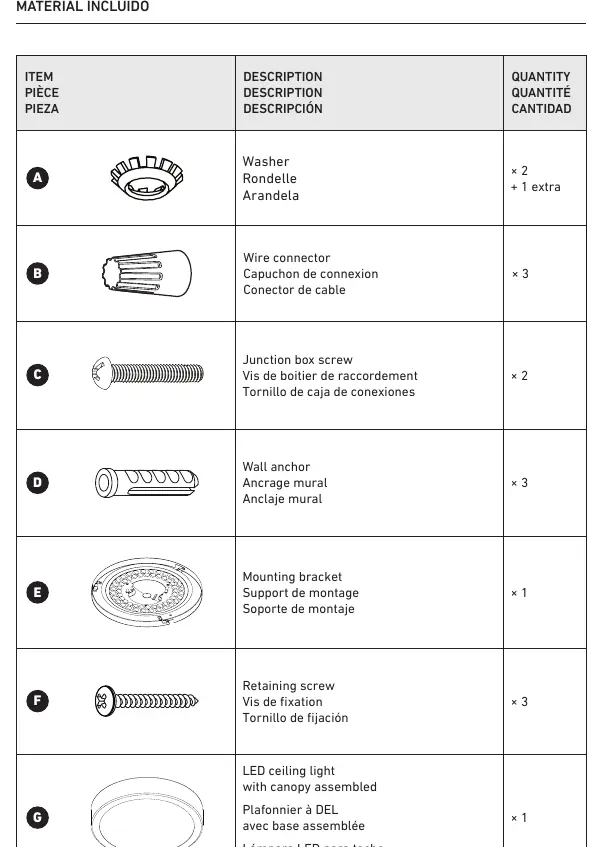

Zawartość zestawu
- Lampa sufitowa LED z zamontowaną podstawą
- Wspornik montażowy
- Zestaw montażowy: śruby do puszki przyłączeniowej, kotwy ścienne, śruby mocujące, podkładki, złącza przewodów
Wymagane narzędzia
- Wiertarka
- Wiertło 1/4 cala (6,5 mm)
- Śrubokręt
- Ołówek
Instalacja
1. Montaż wspornika: Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dostarczonych śrub. Użyj ołówka, aby zaznaczyć otwory na kotwy ścienne, wywierć je, a następnie zabezpiecz wspornik.
2. Podłączenie przewodów: Połącz przewody lampy z przewodami zasilającymi w puszce przyłączeniowej za pomocą złączy:
- Czarny przewód (L) do czarnego przewodu zasilającego.
- Biały przewód (N) do białego przewodu zasilającego.
- Przewód uziemiający (GND) do przewodu uziemiającego instalacji.
3. Montaż końcowy: Po bezpiecznym podłączeniu przewodów, zamocuj lampę do wspornika montażowego, używając śrub mocujących.

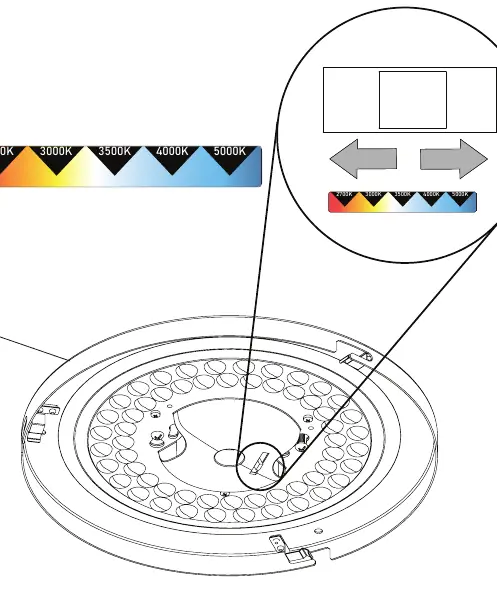

Technologia Tunable White
Lampa wyposażona jest w technologię Tunable White, która pozwala na regulację temperatury barwowej światła w zakresie od 2700K (ciepłe światło) do 5000K (chłodne światło). Regulacji dokonuje się za pomocą przełącznika znajdującego się na podstawie lampy.
Bezpieczeństwo i konserwacja
Jeśli używasz ściemniacza, musi on być kompatybilny z oświetleniem LED. Nie używaj agresywnych środków czyszczących ani materiałów ściernych do czyszczenia powierzchni lampy, ponieważ może to uszkodzić wykończenie i unieważnić gwarancję.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie działa lub migocze przy użyciu ściemniacza
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.
Trudności z montażem
Jeśli nie masz doświadczenia w pracach elektrycznych, zleć montaż certyfikowanemu elektrykowi zgodnie z lokalnymi przepisami.
Przed użyciem
- Wyłącz główne zasilanie elektryczne na panelu bezpieczników.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (wspornik, śruby, kotwy, złącza).
- Przygotuj wiertarkę z wiertłem 6,5 mm, śrubokręt i ołówek.
- Upewnij się, że miejsce montażu jest wewnątrz pomieszczenia.
Parametry w praktyce
- Tunable White
- Możliwość zmiany temperatury barwowej światła od 2700K (ciepłe) do 5000K (chłodne).
Ilustracje i schematy

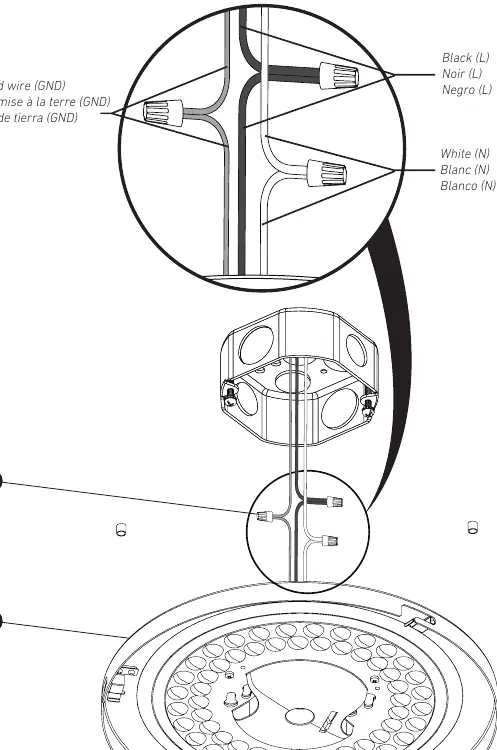

- Schemat podłączenia przewodów: Czarny (L) do czarnego, Biały (N) do białego, Uziemienie (GND) do uziemienia.
- Schemat montażu wspornika: Pokazuje użycie śrub do puszki przyłączeniowej oraz kotew ściennych dla stabilności.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Produkt przeznaczony wyłącznie do użytku mieszkalnego.
- Wymagana kompatybilność ściemniacza z technologią LED.
