Instrukcja obsługi plafonu LED Artika Rayker 12" 12FM-RAY-MT10TE10-J
Szybki przewodnik instalacji i obsługi plafonu LED Artika Rayker 12". Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody, wybrać temperaturę barwową światła i wymienić wykończenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi plafonu LED Artika Rayker 12". Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie elektryczne zostało wyłączone na głównym panelu bezpieczników. Producent zaleca, aby montaż został wykonany przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.
Bezpieczeństwo i ostrzeżenia
- Ryzyko porażenia prądem: Zawsze wyłączaj zasilanie przed instalacją lub konserwacją.
- Ściemniacze: Jeśli używasz ściemniacza, musi on być kompatybilny z technologią LED.
- Uszkodzenia: Jeśli zewnętrzny kabel jest uszkodzony, musi zostać wymieniony przez producenta lub wykwalifikowany serwis.
Elementy zestawu
W opakowaniu znajdują się:
- Plafon LED z zamontowaną bazą
- Dyfuzor z wykończeniem
- 3 wymienne wykończenia kolorystyczne
- Zestaw montażowy: 2 podkładki blokujące, 2 śruby do puszki przyłączeniowej, 3 złączki przewodów
Instalacja krok po kroku
- Przygotuj miejsce montażu i upewnij się, że zasilanie jest wyłączone.
- Zamontuj wspornik do puszki przyłączeniowej za pomocą dołączonych śrub i podkładek.
- Podłącz przewody zgodnie z instrukcją (patrz sekcja Podłączenie elektryczne).
- Zamocuj plafon do wspornika, obracając go zgodnie z ruchem wskazówek zegara.
- Wybierz preferowaną temperaturę barwową światła za pomocą przełącznika na obudowie.

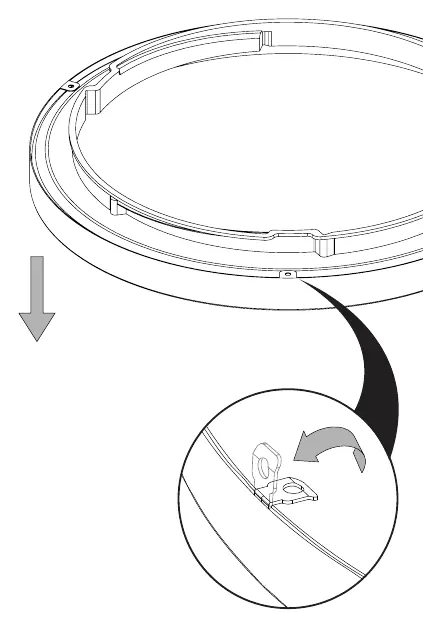

- Zainstaluj dyfuzor i wybrane wykończenie kolorystyczne.

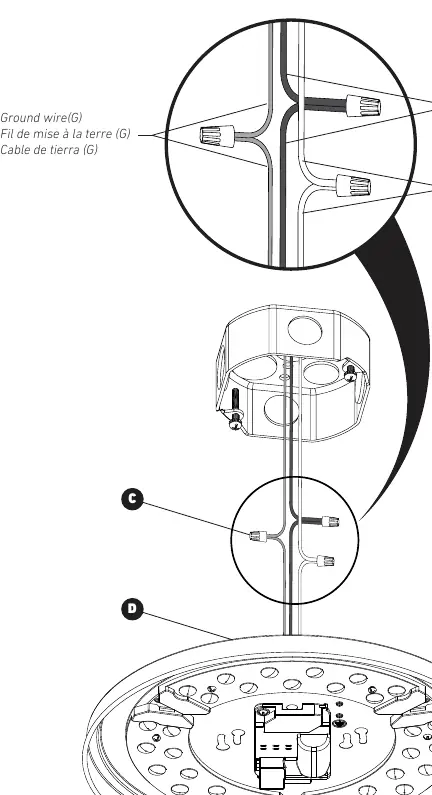

Podłączenie elektryczne
Podłącz przewody z sufitu do przewodów lampy za pomocą dołączonych złączek:
- Przewód uziemiający (G) do przewodu uziemiającego.
- Przewód biały (N) do przewodu neutralnego.
- Przewód czarny (L) do przewodu fazowego.

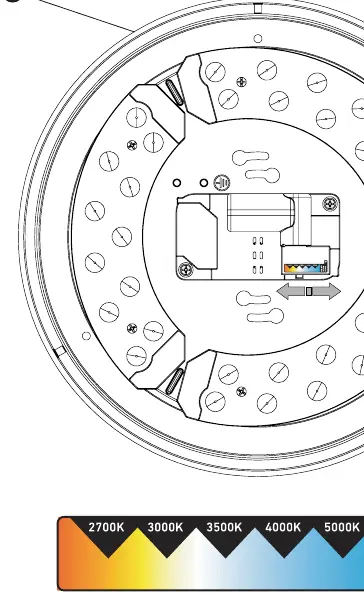

Wybór temperatury barwowej
Lampa wyposażona jest w technologię "Selectable White", która pozwala na wybór temperatury barwowej światła w zakresie od 2700K do 5000K. Przełącznik znajduje się na obudowie lampy.
Gwarancja i kontakt
Produkt objęty jest 5-letnią ograniczoną gwarancją na wady produkcyjne przy użytku domowym. W przypadku pytań lub problemów technicznych można skontaktować się z obsługą klienta Artika pod adresem [email protected] lub numerem telefonu 1-866-661-9606 (od poniedziałku do piątku, 9:00 - 17:00 EST).
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji.
Sprawdź, czy zasilanie na panelu elektrycznym jest włączone oraz czy wszystkie przewody są poprawnie połączone złączkami.
Światło miga przy użyciu ściemniacza.
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz główne zasilanie elektryczne.
- Przygotuj śrubokręt.
- Sprawdź, czy posiadasz wszystkie elementy zestawu.
- Upewnij się, że instalacja odbywa się wewnątrz pomieszczenia.
Parametry w praktyce
- Selectable White Technology
- Możliwość wyboru temperatury barwowej światła w zakresie 2700K (ciepłe) do 5000K (chłodne).
Ilustracje i schematy
- Schemat połączeń pokazuje sposób łączenia przewodów (G, N, L) za pomocą złączek typu 'wire connector'.
- Rysunek techniczny przedstawia sposób montażu plafonu do puszki przyłączeniowej za pomocą śrub i podkładek.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymagany ściemniacz kompatybilny z technologią LED.
