Instrukcja obsługi oświetlenia schodowego LED Artika Dark Sky 12ST-DS
Kompletny przewodnik instalacji oświetlenia schodowego LED Artika Dark Sky (model 12ST-DS). Dowiedz się, jak bezpiecznie zamontować oprawę w betonie, drewnie lub płytach gipsowo-kartonowych, podłączyć przewody i zabezpieczyć urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu oświetlenia schodowego LED Artika Dark Sky. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Producent zaleca, aby instalacja była wykonana przez certyfikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Urządzenie przeznaczone jest do użytku wewnętrznego i zewnętrznego.
Zawartość zestawu
- Puszka montażowa
- Pokrywa nadająca się do recyklingu
- Wspornik montażowy
- Złącza przewodów (3 szt.)
- Śruby do puszki przyłączeniowej (6 szt.)
- Oprawa oświetleniowa (Step Light)
- Śruby mocujące (6 szt.)
- Kotwy ścienne (6 szt.)
Instalacja w betonie
- Wybić otwór w puszce montażowej i wkręcić złączkę PVC, zabezpieczając ją nakrętką od wewnątrz.
- Założyć pokrywę ochronną na puszkę montażową.
- Umieścić puszkę w szalunku i zabezpieczyć śrubami od frontu.
- Wylać beton. Po związaniu betonu usunąć szalunek i pokrywę ochronną.
- Przykręcić wspornik montażowy do puszki.
Instalacja w drewnie
- Przygotować puszkę montażową (wybić otwór, wkręcić złączkę PVC).
- Umieścić puszkę i wspornik montażowy na ścianie, zaznaczyć otwory i przykręcić.
Instalacja w płytach gipsowo-kartonowych
- Przygotować puszkę montażową.
- Zaznaczyć otwory na ścianie ołówkiem.
- Umieścić kotwy w otworach, a następnie przykręcić puszkę montażową wraz ze wspornikiem do ściany.
Podłączenie elektryczne
Po zamontowaniu puszki należy wykonać połączenia przewodów:
- Czarny (L): Faza
- Biały (N): Neutralny
- Uziemienie (GND): Przewód uziemiający
Użyć dołączonych złączy przewodów do zabezpieczenia połączeń.
Uszczelnianie i konserwacja
Po zamontowaniu oprawy należy nałożyć uszczelniacz wokół krawędzi. Ważne: Zaleca się pozostawienie dolnej części oprawy nieuszczelnionej, aby zapewnić drenaż w przypadku infiltracji wody.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Brak światła po instalacji
Sprawdź połączenia przewodów (L, N, GND) i upewnij się, że zasilanie jest włączone w skrzynce bezpieczników.
Infiltracja wody do wnętrza oprawy
Upewnij się, że dolna część oprawy pozostała nieuszczelniona zgodnie z zaleceniami, aby umożliwić drenaż.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników przed rozpoczęciem prac.
- Przygotuj narzędzia: wiertarkę, wiertło 6,5 mm, ołówek, śrubokręt i uszczelniacz.
- Upewnij się, że instalacja jest wykonywana przez wykwalifikowanego elektryka.
- Sprawdź zawartość zestawu (puszka montażowa, wspornik, złącza, śruby).
Ilustracje i schematy

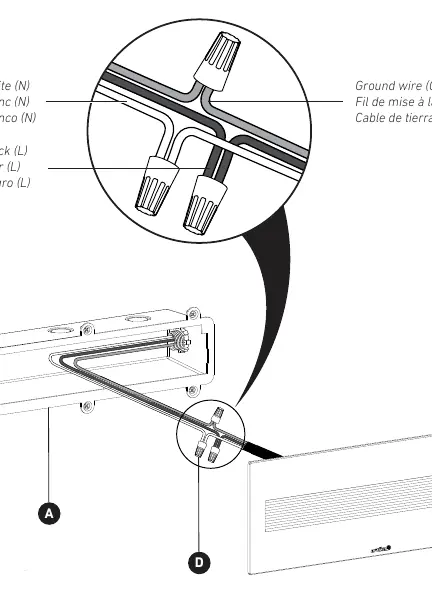

- Schemat połączeń przewodów (strona 12, 17, 22) pokazuje poprawne podłączenie fazy (L), neutralnego (N) i uziemienia (GND) za pomocą dołączonych złączy.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz i na zewnątrz budynków.
- Wymagana instalacja zgodnie z lokalnymi przepisami budowlanymi.
