Instrukcja obsługi lampy sufitowej LED Artika Morgan
Szybki przewodnik po instalacji i obsłudze lampy sufitowej LED Artika Morgan. Dowiedz się, jak zamontować urządzenie, podłączyć przewody oraz dostosować temperaturę barwową światła.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa sufitowa LED Artika Morgan jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń oraz do zastosowań mieszkalnych. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne na głównym panelu bezpieczników. Zaleca się, aby instalacja została przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

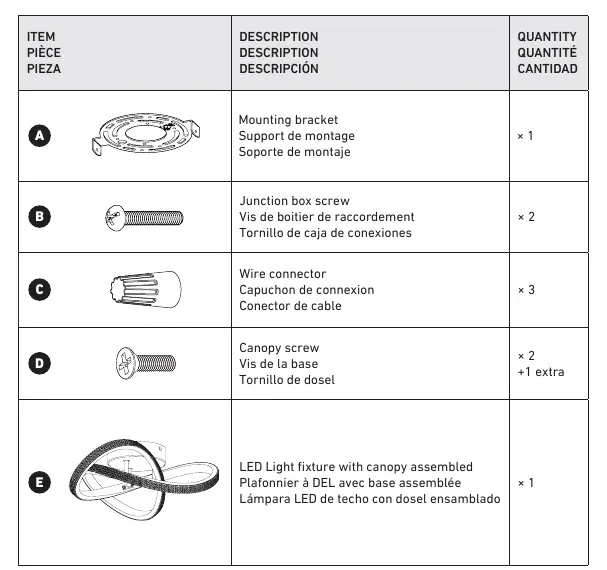

Zawartość zestawu
- Wspornik montażowy
- Śruby do puszki przyłączeniowej
- Złączki przewodów
- Śruby do podstawy (dosel)
- Lampa LED z zamontowaną podstawą
Instalacja krok po kroku
- Przygotowanie: Upewnij się, że zasilanie jest wyłączone. Przygotuj śrubokręt krzyżakowy.

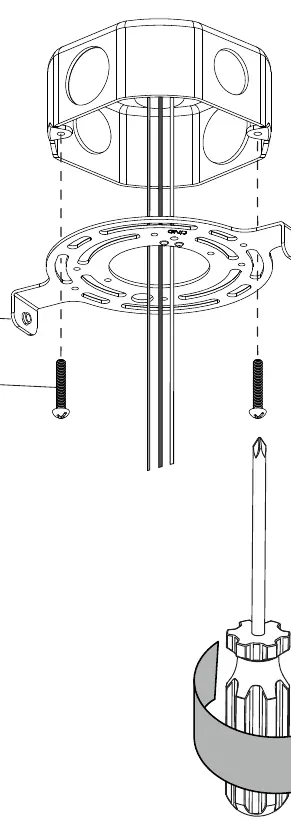

- Montaż wspornika: Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub.
- Podłączenie przewodów: Połącz przewody lampy z przewodami instalacji domowej zgodnie ze schematem (biały z białym, czarny z czarnym, uziemienie z uziemieniem) przy użyciu złączek.
- Montaż końcowy: Zamocuj lampę do wspornika montażowego za pomocą śrub do podstawy.

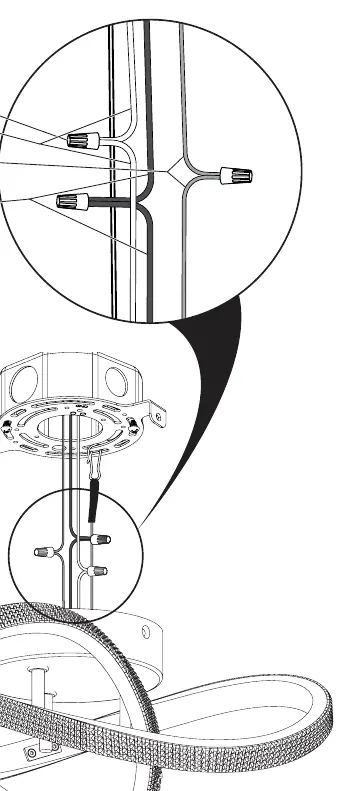

Podłączenie przewodów
Podczas podłączania przewodów należy upewnić się, że połączenia są bezpieczne i zabezpieczone złączkami. Schemat połączeń obejmuje:
- Przewód biały (N): Neutralny
- Przewód czarny (L): Pod napięciem
- Przewód uziemiający (G): Uziemienie
Technologia zmiany barwy światła
Lampa wyposażona jest w funkcję wyboru temperatury barwowej (Selectable White Technology). Na obudowie lampy znajduje się przełącznik, który pozwala na płynną regulację barwy światła w zakresie od 2700K (ciepła) do 5000K (chłodna).
Ostrzeżenia i bezpieczeństwo
Jeśli używasz ściemniacza (dimmera), musi on być kompatybilny z oświetleniem LED. Nieprzestrzeganie instrukcji instalacji może skutkować utratą gwarancji oraz ryzykiem porażenia prądem. Produkt nie jest przeznaczony do użytku na zewnątrz.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie na panelu bezpieczników jest włączone oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone.
Migotanie światła przy użyciu ściemniacza
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.
Przed użyciem
- Wyłącz zasilanie elektryczne na głównym panelu.
- Przygotuj śrubokręt krzyżakowy (rozmiar 2).
- Sprawdź, czy puszka przyłączeniowa jest odpowiednio zamontowana.
- Upewnij się, że posiadasz wszystkie elementy zestawu (wspornik, śruby, złączki).
Parametry w praktyce
- Selectable White
- Możliwość wyboru temperatury barwowej światła w zakresie 2700K - 5000K.
- Zastosowanie
- Produkt wyłącznie do użytku wewnątrz pomieszczeń (Indoor use only).
Ilustracje i schematy
- Schemat połączeń wskazuje na konieczność połączenia przewodu uziemiającego (G), neutralnego (N - biały) oraz fazowego (L - czarny) za pomocą dostarczonych złączek.
- Rysunek montażowy pokazuje sposób przykręcenia wspornika do puszki oraz późniejsze zamocowanie lampy do wspornika.
Zgodność modelu
- Wymaga kompatybilnego ściemniacza LED, jeśli jest używany.
- Instalacja powinna być zgodna z lokalnymi przepisami budowlanymi.
