Instrukcja montażu naświetlacza LED Stadium Lights V2

Kompletny przewodnik instalacji i podłączenia naświetlacza LED Stadium Lights V2. Instrukcja zawiera schematy montażu, wytyczne dotyczące okablowania, sterowania ściemnianiem 0-10V oraz ważne środki ostrożności.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i podłączenia serii naświetlaczy LED Stadium Lights V2 (modele 300W-1250W). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.

Bezpieczeństwo

  • Przed instalacją sprawdź, czy napięcie lokalne jest zgodne z napięciem pracy oprawy.
  • Nie instaluj oprawy w miejscach narażonych na ogień, wstrząsy lub wysokie wibracje.
  • W przypadku uszkodzenia oprawy, wymianę musi przeprowadzić dostawca lub wykwalifikowany serwisant.
  • Nie modyfikuj obudowy ani nie wykonuj dodatkowych otworów w miejscach, gdzie znajdują się przewody lub komponenty elektryczne.

Montaż oprawy

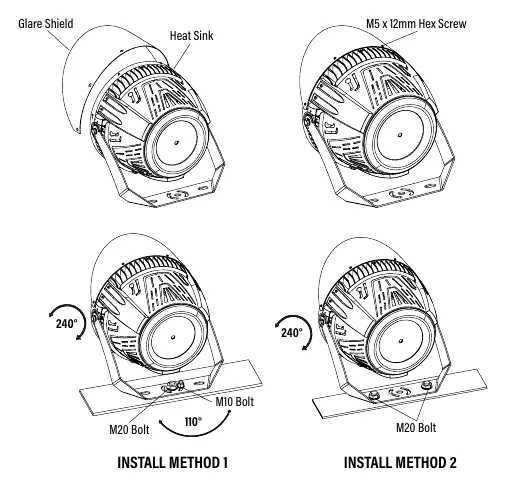

Schemat montażu oprawy (Metoda 1 i 2)
Schemat montażu oprawy (Metoda 1 i 2)
  1. Osłona przeciwodblaskowa: Przymocuj osłonę (glare shield) do korpusu oprawy za pomocą śrub M5x12mm.
  2. Mocowanie: Umieść oprawę na powierzchni montażowej. Włóż śruby M20 i M10 do wspornika. Dokręć śruby ręcznie, aby zabezpieczyć oprawę, ale pozostaw możliwość regulacji.
  3. Regulacja: Ustaw wspornik i oprawę w pionie (oraz w poziomie dla metody instalacji 1).
  4. Zabezpieczenie: Po ustawieniu żądanej pozycji, dokręć wszystkie śruby do końca, aby trwale zabezpieczyć oprawę.

Schemat podłączenia elektrycznego

Podłączenie przewodów należy wykonać zgodnie z poniższym schematem:

Schemat okablowania
Schemat okablowania
  • Czarny: L (Faza)
  • Biały: N (Neutralny)
  • Zielony: GND (Uziemienie)
  • Fioletowy: DIM(+) (Sterowanie 0-10V)
  • Szary: DIM(-) (Sterowanie 0-10V)

Uwaga: W przypadku aplikacji bez ściemniania, należy zabezpieczyć (zaizolować) fioletowy i szary przewód osobno. Niezastosowanie się do tego może spowodować awarię i utratę gwarancji.

Uwagi dla modelu 1250W

Model 1250W wyposażony jest w zewnętrzną skrzynkę sterownika. Skrzynka ta powinna być zamontowana w odległości nie większej niż 85 stóp (ok. 26 metrów) od oprawy, aby zapobiec spadkom napięcia.

Praktyczna pomoc

Typowe problemy

Brak funkcji ściemniania

Jeśli nie używasz ściemniania, upewnij się, że fioletowy i szary przewód są zabezpieczone (zaizolowane) osobno. Pozostawienie ich niezaizolowanych może prowadzić do awarii.

Spadek napięcia w modelu 1250W

Skrzynka sterownika musi być zamontowana w odległości do 85 stóp (ok. 26m) od oprawy. Zbyt duża odległość spowoduje utratę napięcia.

Przed użyciem

  • Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami oprawy.
  • Upewnij się, że zasilanie jest całkowicie odłączone przed rozpoczęciem prac.
  • Przygotuj narzędzia do montażu śrub M20 i M10.
  • Zatrudnij wykwalifikowanego elektryka do wykonania instalacji.
  • W przypadku modelu 1250W zaplanuj miejsce montażu zewnętrznej skrzynki sterownika.

Ilustracje i schematy

  • Metody instalacji 1 i 2 pokazują sposób montażu wspornika do powierzchni za pomocą śrub M20 i M10.
  • Schemat okablowania wskazuje poprawne przypisanie kolorów przewodów do zacisków L, N, GND oraz 0-10V.

Zgodność modelu

  • Opcjonalny uchwyt U-Bracket (Item# 84080) jest sprzedawany oddzielnie.
  • Instrukcja dotyczy modeli 300W, 400W, 500W, 600W, 750W oraz 1250W.
