Instrukcja montażu oprawy LED Linear High Bay
Dowiedz się, jak bezpiecznie zamontować i podłączyć oprawę LED Linear High Bay. Instrukcja zawiera schematy okablowania, opcje montażu (łańcuchowy, kablowy, zwieszany) oraz wytyczne dotyczące ściemniania 0-10V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu i podłączenia oprawy LED Linear High Bay zasilanej napięciem 120-277V. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi.
- Bezpieczeństwo: Przed instalacją lub serwisowaniem należy zawsze odłączyć zasilanie. Oprawa jest przeznaczona do suchych i wilgotnych lokalizacji.
- Wymagania: Przewody zasilające muszą mieć odporność termiczną minimum 90°C.
- Ściemnianie: Oprawa obsługuje ściemnianie 0-10V. Jeśli funkcja ta nie jest używana, przewody sterujące muszą być zabezpieczone (zaizolowane) oddzielnie.
Instalacja standardowa (łańcuchowa)
- Wyjmij oprawę z opakowania i sprawdź, czy nie jest uszkodzona.
- Zainstaluj łańcuch w dostarczonym wieszaku przewodowym.
- Zabezpiecz drugi koniec łańcucha do konstrukcji nośnej za pomocą osprzętu o odpowiedniej wytrzymałości.
- Zainstaluj wieszaki przewodowe po bokach górnego kanału oprawy LED, upewniając się, że są w pełni osadzone w otworach bocznych.
Podłączenie elektryczne
Podłącz przewody zasilające oprawy do sieci:
- Czarny: Faza (Line)
- Biały: Neutralny (Neutral)
- Zielony: Uziemienie (Ground)
Przewody sterujące (ściemnianie 0-10V):
- Fioletowy: Dim+
- Różowy (lub szary): Dim-
Jeśli oprawa nie jest podłączana do obwodu ściemniania, upewnij się, że przewody sterujące są zabezpieczone oddzielnie od siebie, aby uniknąć nieprawidłowego działania oprawy i utraty gwarancji.
Dodatkowe opcje montażu
Instrukcja przewiduje również inne metody montażu (osprzęt sprzedawany oddzielnie):

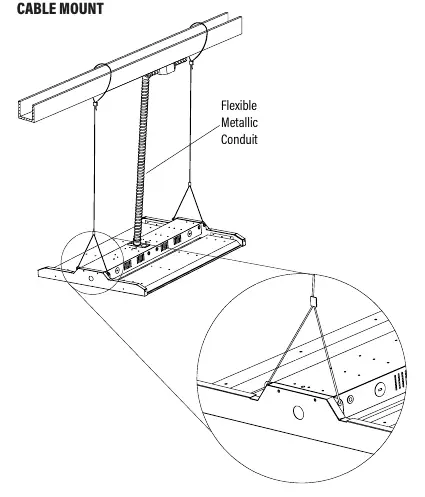

- Montaż kablowy (Cable Mount): Wykorzystuje elastyczny kanał metalowy do podwieszenia oprawy.

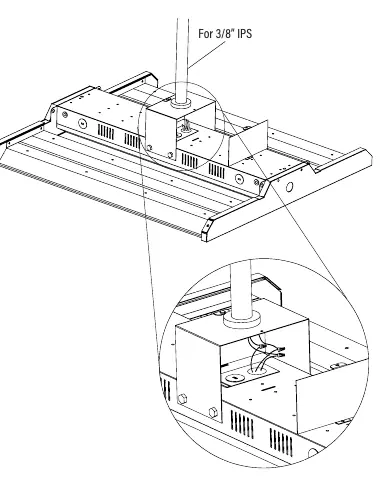

- Montaż zwieszany (Pendent Mount): Wykorzystuje rurę montażową (dla 3/8" IPS) do sztywnego zawieszenia oprawy.
Praktyczna pomoc
Typowe problemy
Nieprawidłowe działanie oprawy
Sprawdź, czy przewody ściemniania 0-10V (fioletowy i różowy/szary) są poprawnie zaizolowane, jeśli nie są używane.
Ryzyko porażenia prądem
Upewnij się, że zasilanie jest całkowicie wyłączone przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych.
Przed użyciem
- Sprawdź napięcie zasilania (120-277V) i porównaj z etykietą oprawy.
- Upewnij się, że posiadasz wykwalifikowanego elektryka do wykonania instalacji.
- Sprawdź, czy elementy montażowe są przystosowane do obciążenia oprawy.
- Upewnij się, że przewody ściemniania są zabezpieczone, jeśli nie są używane.
- Usuń wszelkie pozostałości i odciski palców z oprawy i soczewki po montażu.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowych przewodów (fioletowy/różowy/szary).
- Minimum 90°C
- Wymagana odporność termiczna przewodów zasilających.
Ilustracje i schematy
- Schemat okablowania pokazuje poprawne połączenie przewodów zasilających (L, N, G) oraz przewodów sterujących ściemnianiem do sterownika LED (LED Driver).
Zgodność modelu
- Nadaje się do suchych i wilgotnych lokalizacji.
- Wymaga użycia złączy przewodów zatwierdzonych przez UL.
