Instrukcja obsługi oprawy LED Linear High Bay
Dowiedz się, jak bezpiecznie zainstalować i podłączyć oprawę LED Linear High Bay. Instrukcja zawiera schematy montażu łańcuchowego, kablowego i wiszącego oraz wytyczne dotyczące okablowania i ściemniania 0-10V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu i podłączenia oprawy LED Linear High Bay (120-277V). Ze względu na ryzyko porażenia prądem lub pożaru, instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Oprawa jest przeznaczona do użytku w miejscach suchych lub wilgotnych.
Instalacja i montaż
Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Oprawa oferuje kilka metod montażu:
- Montaż łańcuchowy (Standard): Zainstaluj łańcuch w dostarczonym wieszaku przewodowym. Zabezpiecz drugi koniec łańcucha do konstrukcji nośnej o odpowiedniej wytrzymałości. Upewnij się, że wieszaki są prawidłowo osadzone w bocznych otworach górnego kanału oprawy.

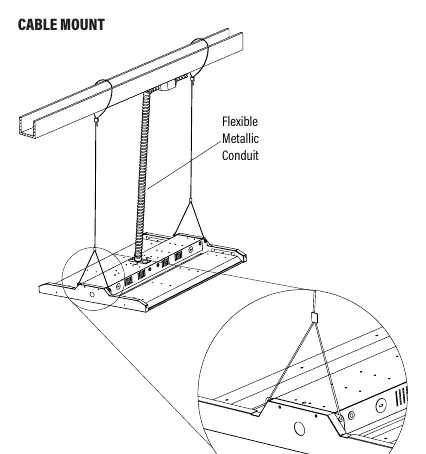

- Montaż kablowy (Opcjonalny): Wymaga dodatkowych akcesoriów (sprzedawane oddzielnie).

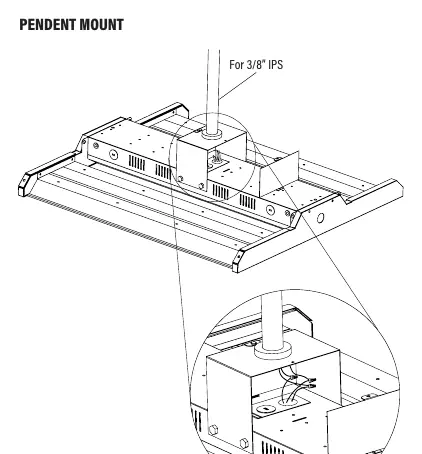

- Montaż wiszący (Pendent Mount): Wymaga dodatkowych akcesoriów (sprzedawane oddzielnie), przystosowany do rur 3/8" IPS.
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie z poniższymi wytycznymi:
- Przewody zasilające: Czarny (faza/hot), Biały (neutralny), Zielony (uziemienie).
- Ściemnianie (0-10V): Oprawa posiada przewody sterujące ściemnianiem: Fioletowy (Dim+) oraz Różowy lub Szary (Dim-). Jeśli funkcja ściemniania nie jest używana, przewody te muszą być zabezpieczone (zaizolowane) oddzielnie, aby uniknąć awarii oprawy i utraty gwarancji.
Konserwacja i bezpieczeństwo
- Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć zasilanie.
- Po instalacji należy usunąć wszelkie pozostałości i odciski palców z oprawy oraz soczewki.
- Sprawdź dokładnie wszystkie elementy montażowe przed zakończeniem instalacji.
- Nie należy modyfikować otworów w obudowie ani narażać przewodów na kontakt z ostrymi krawędziami.
Praktyczna pomoc
Typowe problemy
Niewłaściwe działanie oprawy lub utrata gwarancji
Upewnij się, że przewody ściemniania (fioletowy i różowy/szary) są zabezpieczone oddzielnie, jeśli nie korzystasz z funkcji ściemniania 0-10V.
Ryzyko uszkodzenia konstrukcji
Upewnij się, że konstrukcja nośna, do której mocujesz łańcuchy lub zawiesia, posiada odpowiednią nośność dla ciężaru oprawy.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Zweryfikuj, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy (120-277V).
- Upewnij się, że używasz przewodów z certyfikatem UL.
- Sprawdź, czy wszystkie połączenia elektryczne są zabezpieczone złączami zatwierdzonymi przez UL.
- Upewnij się, że zielony przewód uziemiający jest prawidłowo podłączony.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością oprawy przy użyciu zewnętrznego ściemniacza niskonapięciowego.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie zasilania (L, N, G) oraz oddzielne podłączenie przewodów sterujących ściemnianiem (Dim+, Dim-).
Zgodność modelu
- Oprawa jest odpowiednia do montażu w miejscach suchych lub wilgotnych.
- Wymagane przewody zasilające o odporności termicznej minimum 90°C.
